Снятие
1. Снимите крышку головки блока цилиндров как описано в разделе 5.
2. Отвинтите последовательно пять болтов М10 и восемь болтов М8, после чего снимите привод клапанов в сборе с головки блока цилиндров (см. рис. 10.2, а,б).

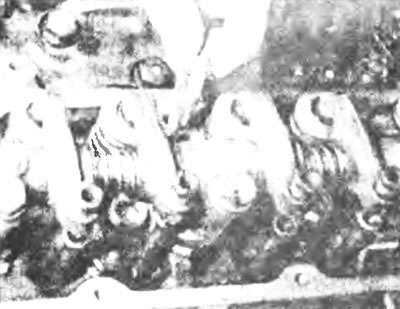

Рис. 10.2,а. Отвинтите фиксирующие болты —

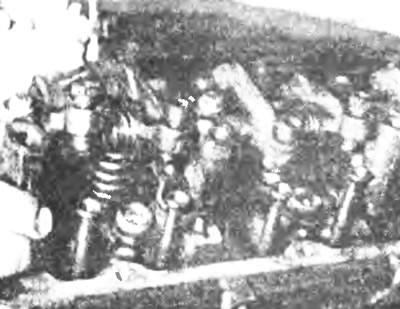

Рис. 10.2,б. ...и снимите привод клапанов в сборе с головки цилиндров.
3. Снимите сухари клапанов, укладывая их на пронумерованные лотки так, чтобы во время установки установить их в первоначальном порядке (см. рис. 10.3).

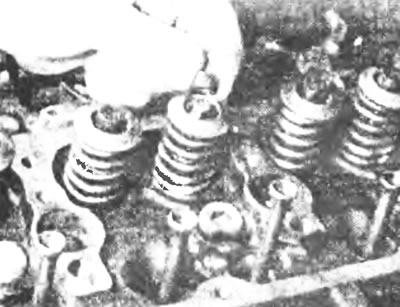

Рис. 10.3. Снимите сухари с клапанов.
4. Вытащите штанги толкателей клапанов. Чтобы сохранить их в правильном порядке для установки, следует вставить их в кусок картона, пронумеровав от 1 до 8 от передней части (FRONT) головки блока цилиндров (см. рис. 10.4).

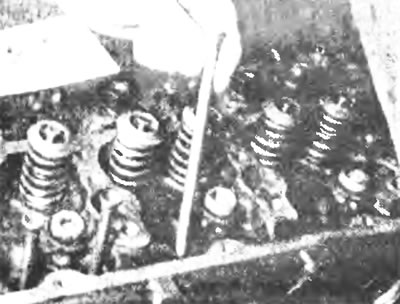

Рис. 10.4. Извлеките штанги толкателей...
Осмотр
5. Для снятия оси коромысел отвинтите болты, фиксирующие опоры коромысел, после чего снимите все коромысла, опоры и цилиндрические пружины с оси, но постарайтесь сохранить их в первоначальном порядке для установки (см. рис. 10.5, а,б).

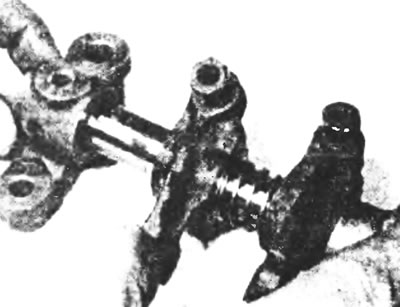

Рис. 10 5,а. Снимите коромысла клапанов, опоры...

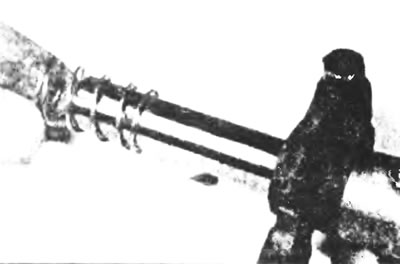

Рис. 10.5,б. ...и цилиндрические пружины с оси коромысел.
6. Почистите детали и осмотрите, имеются ли признаки чрезмерного износа или повреждений. Проверьте, чтобы смазочные отверстия в оси были чистыми.
7. Убедитесь в отсутствии износа или задиров на оси и на той части коромысел, которые давят на клапанные тарелки. Изношенные детали, при необходимости, заменить.
8. Перед установкой смажьте коромысла и ось чистым моторным маслом (см. рис. 10.8).

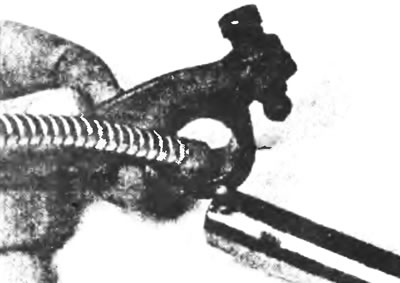

Рис. 10.8. Смажьте коромысла и ось чистым моторным маслом перед установкой.
9. Установите все опоры, пружины и коромысла в первоначальное положение, проверяя правильность их взаимного расположения (см. рис. 10.9).

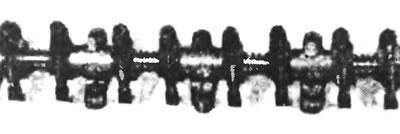

Рис. 10.9. Привод клапанов в сборе, обратите внимание на правильное расположение деталей.
Установка
10. Смажьте штанги толкателей клапанов и установите их в первоначальном порядке.
11. Установив сухари на каждый клапан, опустите привод клапанов в сборе и одновременно вставьте регулировочные винты. Когда данный блок будет установлен, вставьте кончик каждого из коромысел в чашку соответствующей штанги.
12. Вставив болты, постепенно затяните их до регламентированного усилия, затягивая первыми болты М10.
13. Отрегулировав зазоры клапанов, как описано в разделе 9, установите крышку как описано в разделе 5.
