Насос усилителя рулевого управления — 1.4L/1.6L (без кондиционера)

Специальный инструмент

	Расширитель тефлонового уплотнения 211-188 (13-015)
	Торцевой ключ для гайки ниппельного соединения трубопровода 211-269 (13-024)

Снятие

1. Снимите ремень привода аксессуаров. За дополнительной информацией обратитесь к Разделу 303-05.

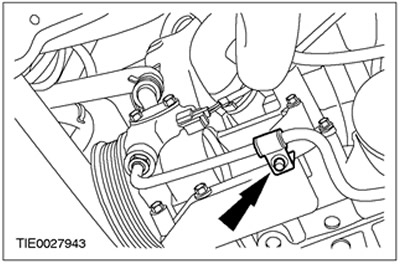

2. Отсоедините магистраль усилителя рулевого управления от опорного кронштейна насоса усилителя рулевого управления.

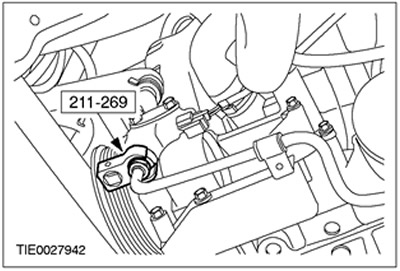

3. Используя специальный инструмент, отсоедините магистраль усилителя рулевого управления от насоса усилителя рулевого управления. Дайте жидкости стечь в подходящую емкость.

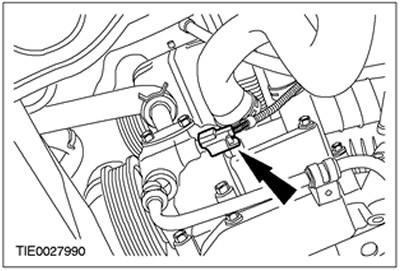

4. Рассоедините штекерный разъем реле давления усилителя рулевого управления (PSP).

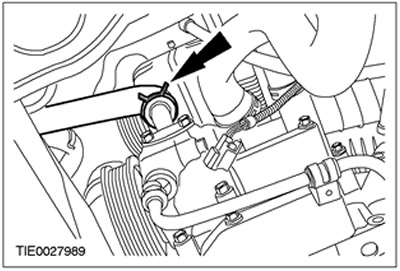

5. Отсоедините шланг рабочей жидкости усилителя рулевого управления от насоса усилителя рулевого управления. Дайте жидкости стечь в подходящую емкость.

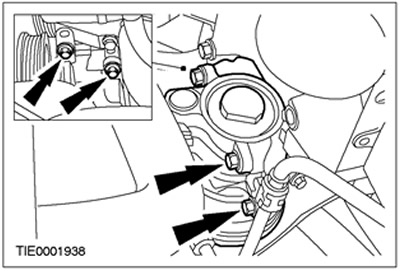

6. Снимите насос усилителя рулевого управления.

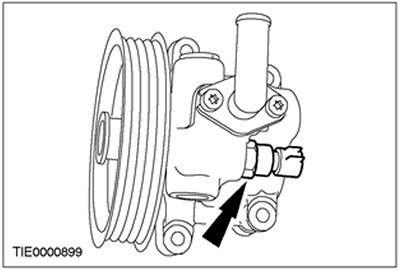

7. Снимите реле PSP.

Установка

1.

ПРИМЕЧАНИЕ: При установке нового насоса усилителя рулевого управления, ниппельные соединения, поставляемые с новым насосом, следует снять и сохранить для последующего использования.

Используя специальный инструмент, установите новое уплотнительное кольцо круглого сечения на ниппель соединения трубопровода усилителя рулевого управления с насосом усилителя рулевого управления.

• 1.Надавите на уплотнительное кольцо круглого сечения для его установки на специальный инструмент.
• 2.Установите специальный инструмент на ниппель и установите уплотнительное кольцо круглого сечения в требуемое положение.

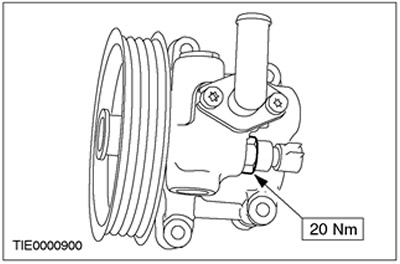

2. Установите реле PSP.

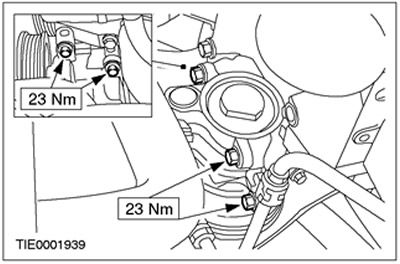

3. Установите насос усилителя рулевого управления.



4. Подсоедините шланг рабочей жидкости усилителя рулевого управления к насосу усилителя рулевого управления.




5. Состыкуйте штекерный разъем реле PSP.

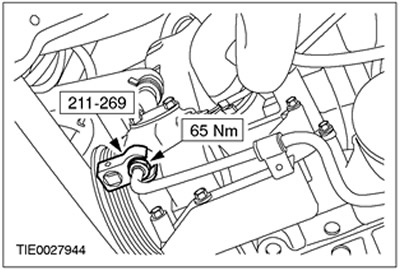

6. Используя специальный инструмент, подсоедините магистраль усилителя рулевого управления к насосу усилителя рулевого управления.

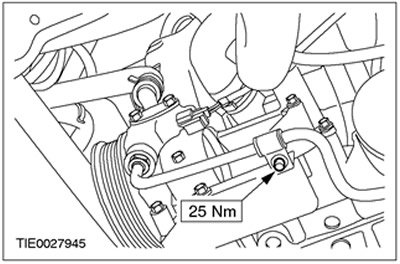

7. Подсоедините магистраль усилителя рулевого управления к опорному кронштейну насоса усилителя рулевого управления.



8. Установите привод аксессуаров. За дополнительной информацией обратитесь к Разделу 303-05.

9. Долейте рабочую жидкость в систему усилителя рулевого управления и удалите из системы воздух. За дополнительной информацией обратитесь к Разделу 211-00.
