Насос усилителя рулевого управления — 1.8L/2.0L

Специальный инструмент

	Расширитель тефлонового уплотнения 211-188 (13-015)
	Торцевой ключ для гайки ниппельного соединения трубопровода 211-269 (13-027)

Общее оборудование: Зажимное приспособление для шланга.

Снятие

1. Снимите ремень привода аксессуаров. За дополнительной информацией обратитесь к Разделу 303-05.

2. Опустите автомобиль.

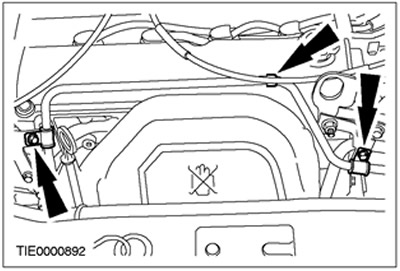

3. Отсоедините опорные кронштейны магистралей усилителя рулевого управления от двигателя.

• Выверните болты.
• Отсоедините трос системы управления скоростью (при наличии).

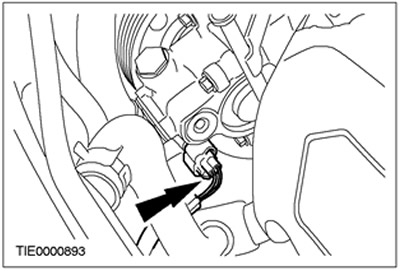

4. Рассоедините штекерный разъем реле давления усилителя рулевого управления (PSP). Нажмите на стопорный элемент.



5.

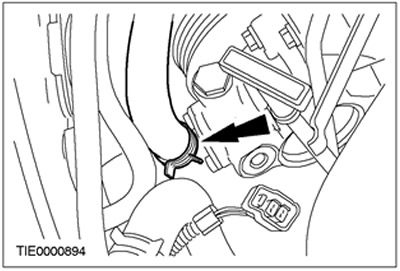

ПРИМЕЧАНИЕ: Используя зажимное приспособление для шланга, пережмите шланг усилителя рулевого управления.

Отсоедините шланг усилителя рулевого управления от насоса усилителя рулевого управления. Дайте жидкости стечь в подходящую емкость.



6. Используя специальный инструмент, отсоедините магистраль усилителя рулевого управления от насоса усилителя рулевого управления. Дайте жидкости стечь в подходящую емкость.

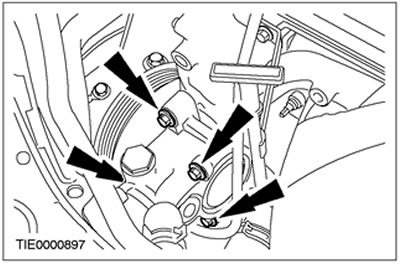

7. Снимите насос усилителя рулевого управления.

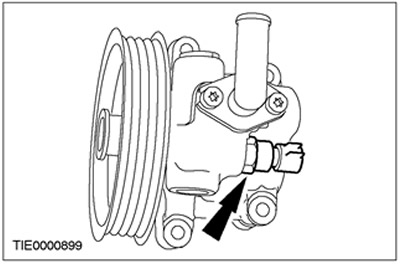

8. Снимите реле PSP.

Установка

1.

ПРИМЕЧАНИЕ: В случае установки нового насоса усилителя рулевого управления ниппели, входящие в комплект нового насоса, следует снять и сохранить для последующего использования.

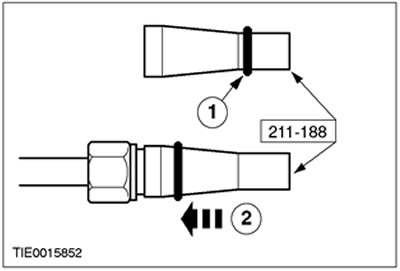

Используя специальный инструмент, установите новое уплотнительное кольцо круглого сечения на ниппель соединения магистрали усилителя рулевого управления с насосом усилителя рулевого управления.

• 1.Наденьте уплотнительное кольцо круглого сечения на специальный инструмент.
• 2.Установите специальный инструмент на ниппель и установите уплотнительное кольцо круглого сечения в требуемое положение.

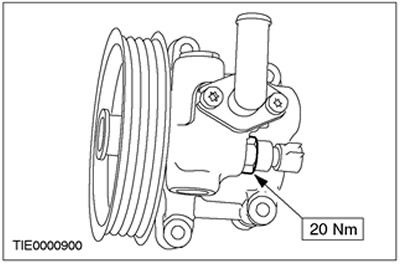

2. Установите реле PSP.

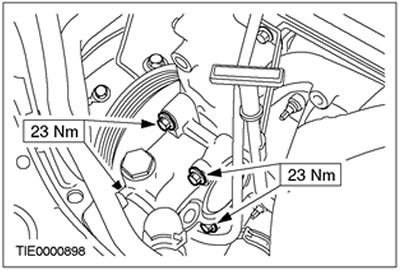

3. Установите насос усилителя рулевого управления.

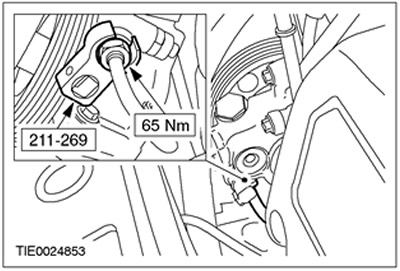

4. Используя специальный инструмент, подсоедините магистраль усилителя рулевого управления к насосу усилителя рулевого управления.



5. Подсоедините шланг усилителя рулевого управления к насосу усилителя рулевого управления. Снимите зажимное приспособление.



6. Состыкуйте штекерный разъем реле PSP.




7. Подсоедините опорные кронштейны магистралей усилителя рулевого управления к двигателю.

• Вверните болты.
• Подсоедините трос системы управления скоростью (при наличии).

8. Установите ремень привода аксессуаров. За дополнительной информацией обратитесь к Разделу 303-05.

9. Долейте рабочую жидкость в систему усилителя рулевого управления и удалите из системы воздух. За дополнительной информацией обратитесь к Разделу 211-00.
