Специальный инструмент
![]() | Расширитель тефлонового уплотнения 211-188 (13-015) |
Общее оборудование:Зажимное приспособление для шланга.
Снятие
1. Снимите ремень привода аксессуаров. За дополнительной информацией обратитесь к Разделу 303-05.

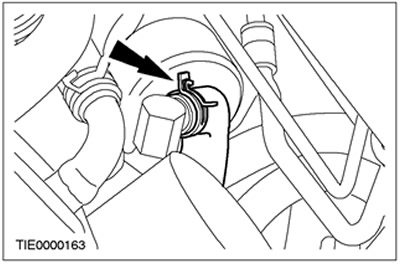

2. ПРИМЕЧАНИЕ: Используя зажимное приспособление для шланга, пережмите шланг усилителя рулевого управления.
Отсоедините шланг усилителя рулевого управления. Дайте жидкости стечь в подходящую емкость.
![](https://www.fordbook.ru/img/focus/0712.jpg)

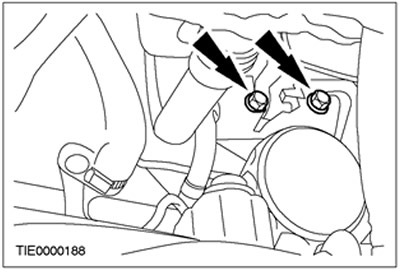

3. Выверните нижние болты крепления насоса усилителя рулевого управления.
![](https://www.fordbook.ru/img/focus/0713.jpg)
4. Опустите автомобиль.

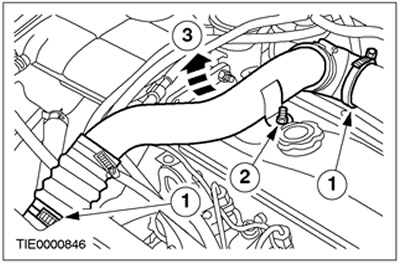

5. Снимите воздуховод, идущий от охладителя наддувочного воздуха (САС) к впускному коллектору.
- 1.Освободите зажимы.
- 2.Отверните гайку.
- 3.Снимите воздуховод.
![](https://www.fordbook.ru/img/focus/0714.jpg)

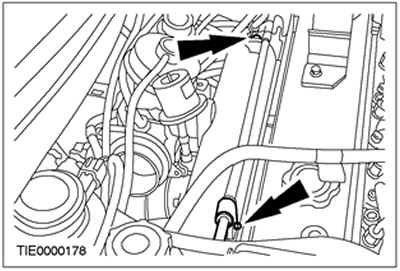

6. Отсоедините опорные кронштейны магистрали усилителя рулевого управления.
![](https://www.fordbook.ru/img/focus/0715.jpg)

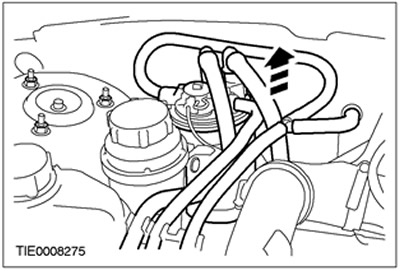

7. Отсоедините топливный фильтр и расположите его в стороне.
![](https://www.fordbook.ru/img/focus/0716.jpg)

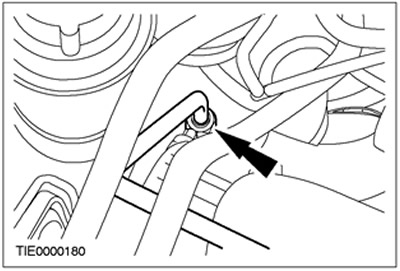

8. Рассоедините ниппельное соединение магистрали усилителя рулевого управления. Дайте жидкости стечь в подходящую емкость.
![](https://www.fordbook.ru/img/focus/0717.jpg)

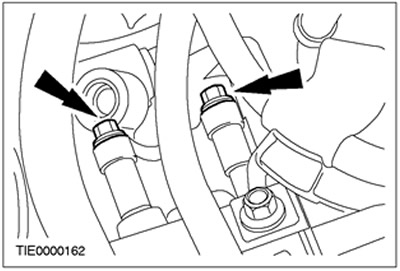

9. Снимите насос усилителя рулевого управления.
![](https://www.fordbook.ru/img/focus/0718.jpg)
Установка
1.
ПРИМЕЧАНИЕ: При установке нового насоса усилителя рулевого управления ниппели, которые поставляются вместе с насосом, следует снять и сохранить для последующего использования.

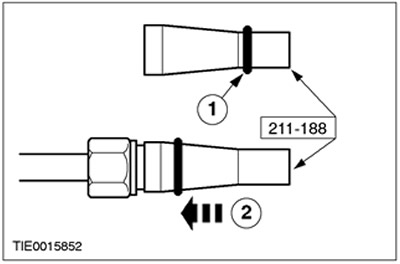

Используя специальный инструмент, установите новое уплотнительное кольцо круглого сечения на ниппельное соединение трубопровода, идущего от рулевого механизма к насосу усилителя рулевого управления.
- 1.Насадите новое уплотнение на специальный инструмент.
- 2.Установите специальный инструмент на ниппель и установите уплотнительное кольцо круглого сечения в требуемое положение.
![](https://www.fordbook.ru/img/focus/0719.jpg)
2. Поднимите и подоприте автомобиль. За дополнительной информацией обратитесь к Разделу 100-02.
3.
ПРИМЕЧАНИЕ: Не затягивайте болты полностью на этой стадии.

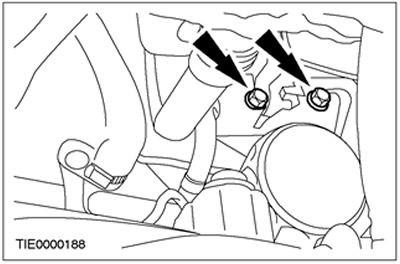

Установите насос усилителя рулевого управления.
![](https://www.fordbook.ru/img/focus/0720.jpg)

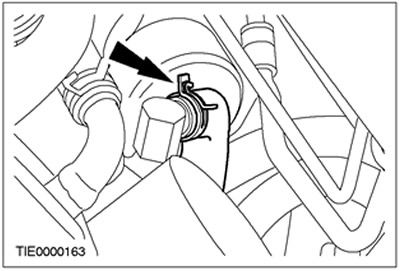

4. Подсоедините шланг усилителя рулевого управления.
![](https://www.fordbook.ru/img/focus/0721.jpg)
5. Опустите автомобиль.

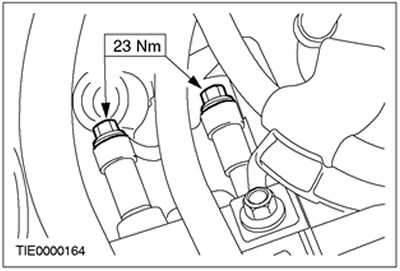

6. Установите верхние болты насоса усилителя рулевого управления.
![](https://www.fordbook.ru/img/focus/0722.jpg)
7. Поднимите и подоприте автомобиль. За дополнительной информацией обратитесь к Разделу 100-02.
8. Затяните нижние болты насоса усилителя рулевого управления.
![](https://www.fordbook.ru/img/focus/0723.jpg)
9. Опустите автомобиль.

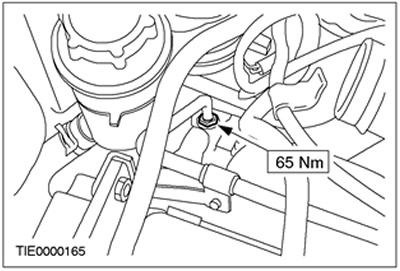

10. Соедините ниппельное соединение магистрали усилителя рулевого управления.
![](https://www.fordbook.ru/img/focus/0724.jpg)

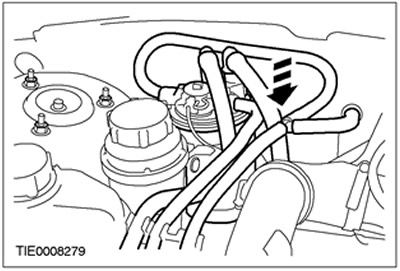

11. Установите топливный фильтр (при наличии).
![](https://www.fordbook.ru/img/focus/0725.jpg)

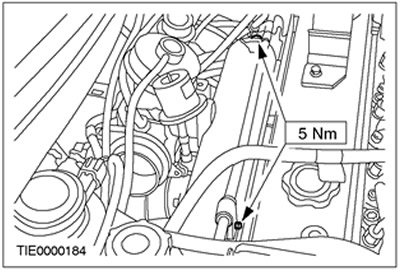

12. Установите опорные кронштейны магистралей усилителя рулевого управления.
![](https://www.fordbook.ru/img/focus/0726.jpg)

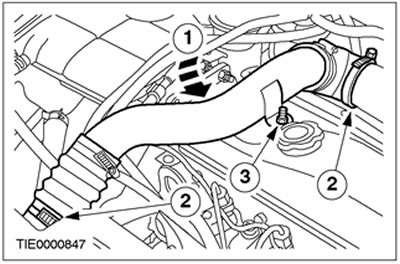

13. Установите воздуховод, идущий от САС к впускному коллектору.
- 1.Установите воздуховод.
- 2.Затяните зажимы.
- 3.Наверните гайку.
![](https://www.fordbook.ru/img/focus/0727.jpg)
14. Наденьте ремень привода аксессуаров. За дополнительной информацией обратитесь к Разделу 303-05.
15. Долейте рабочую жидкость в систему усилителя рулевого управления и удалите из системы воздух. За дополнительной информацией обратитесь к Разделу 211-00.
