Специальный инструмент
![]() | Расширитель тефлонового уплотнения 211-188 (13-015) |
![]() | Съемник трубопровода охлаждения масла 307-242 (17-049) |
Снятие
1. Снимите ремень привода аксессуаров. За дополнительной информацией обратитесь к Разделу 303-05.

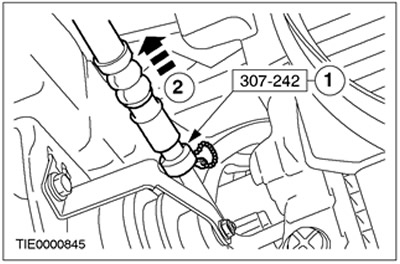

2. Используя специальный инструмент, отсоедините шланг охладителя рабочей жидкости усилителя рулевого управления.
- 1. Вставьте специальный инструмент в быстродействующую муфту.
- 2. Проведите специальный инструмент по трубопроводу, чтобы высвободить фиксирующие элементы.
- Дайте жидкости стечь в подходящую емкость.
![](https://www.fordbook.ru/img/focus/0661.jpg)

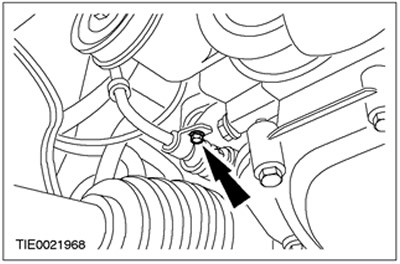

3. Отсоедините опорный кронштейн магистрали усилителя рулевого управления от двигателя.
![](https://www.fordbook.ru/img/focus/0662.jpg)
4. Опустите автомобиль.

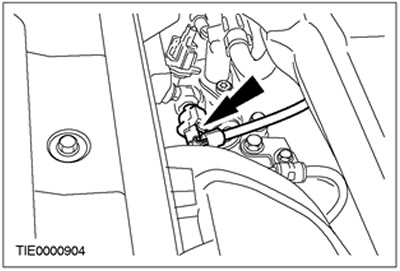

5. Рассоедините штекерный разъем реле давления усилителя рулевого управления (PSP). Нажмите на стопорный элемент.
![](https://www.fordbook.ru/img/focus/0663.jpg)

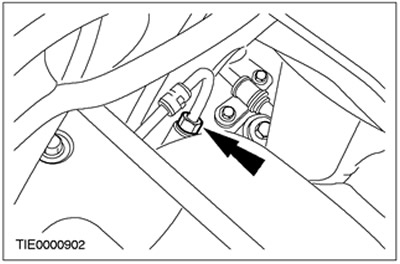

6. Рассоедините ниппельное соединение магистрали усилителя рулевого управления. Дайте жидкости стечь в подходящую емкость.
![](https://www.fordbook.ru/img/focus/0664.jpg)

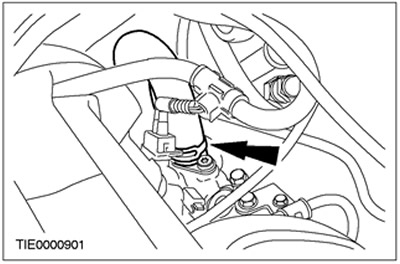

7. Отсоедините шланг рабочей жидкости усилителя рулевого управления от насоса усилителя рулевого управления. Дайте жидкости стечь в подходящую емкость.
![](https://www.fordbook.ru/img/focus/0679.jpg)

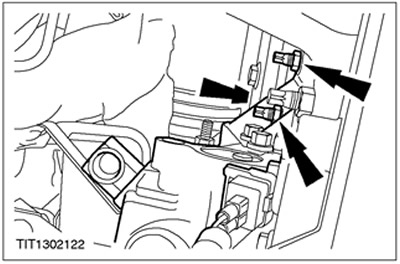

8. Отсоедините опорный кронштейн насоса усилителя рулевого управления от двигателя (для наглядности показан снизу).
![](https://www.fordbook.ru/img/focus/0665.jpg)

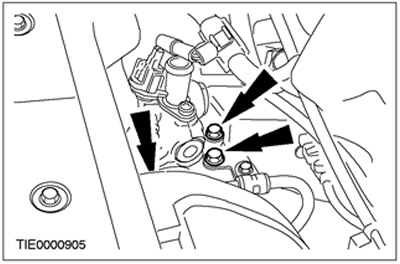

9. Снимите насос усилителя рулевого управления.
![](https://www.fordbook.ru/img/focus/0666.jpg)

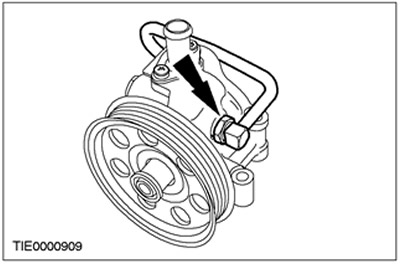

10. Снимите магистраль усилителя рулевого управления с насоса усилителя рулевого управления.
![](https://www.fordbook.ru/img/focus/0667.jpg)

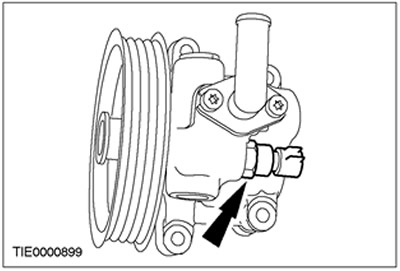

11. Снимите реле PSP.
![](https://www.fordbook.ru/img/focus/0668.jpg)
Установка
1.
ПРИМЕЧАНИЕ: При установке нового насоса усилителя рулевого управления, ниппельные соединения, поставляемые с насосом, следует снять и сохранить для последующего использования.

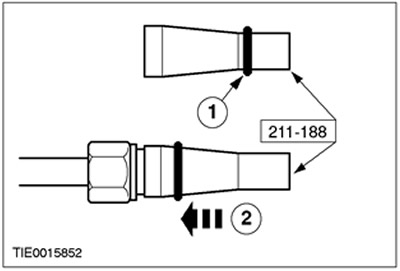

Используя специальный инструмент, установите новое уплотнительное кольцо круглого сечения на ниппель соединения трубопровода усилителя рулевого управления с насосом усилителя рулевого управления.
- 1.Насадите новое уплотнение на специальный инструмент.
- 2.Установите специальный инструмент на ниппель и установите уплотнительное кольцо круглого сечения в требуемое положение.
![](https://www.fordbook.ru/img/focus/0669.jpg)

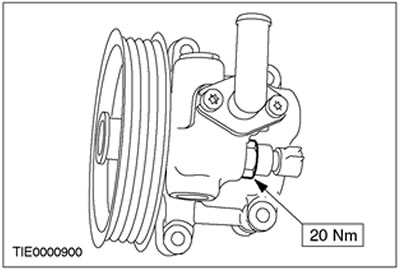

2. Установите реле PSP.
![](https://www.fordbook.ru/img/focus/0670.jpg)

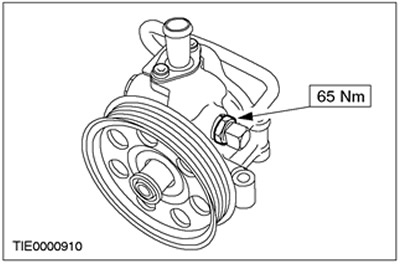

3. Подсоедините трубопровод усилителя рулевого управления к насосу усилителя рулевого управления.
![](https://www.fordbook.ru/img/focus/0671.jpg)
4. Установите насос усилителя рулевого управления.
![](https://www.fordbook.ru/img/focus/0672.jpg)

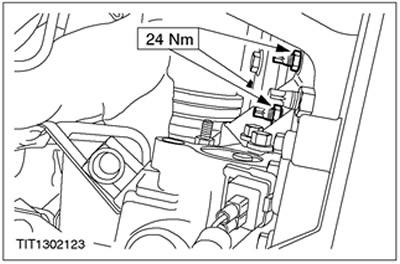

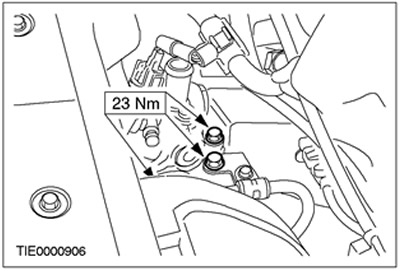

5. Подсоедините опорный кронштейн насоса усилителя рулевого управления к двигателю (для наглядности показан снизу).
![](https://www.fordbook.ru/img/focus/0673.jpg)
6. Подсоедините шланг усилителя рулевого управления к насосу усилителя рулевого управления.
![](https://www.fordbook.ru/img/focus/0674.jpg)
7. Соедините ниппельное соединение магистрали усилителя рулевого управления.
![](https://www.fordbook.ru/img/focus/0675.jpg)
8. Состыкуйте штекерный разъем реле PSP.
![](https://www.fordbook.ru/img/focus/0676.jpg)
9. Поднимите и подоприте автомобиль. За дополнительной информацией обратитесь к Разделу 100-02.
10. Подсоедините опорный кронштейн магистрали усилителя рулевого управления к двигателю.
![](https://www.fordbook.ru/img/focus/0677.jpg)

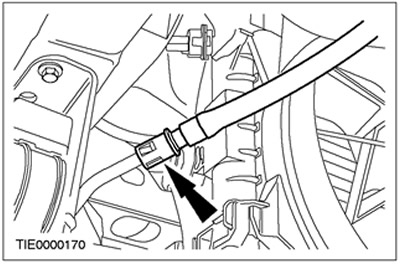

11. Подсоедините шланг охладителя рабочей жидкости усилителя рулевого управления.
![](https://www.fordbook.ru/img/focus/0678.jpg)
12. Наденьте ремень привода аксессуаров. За дополнительной информацией обратитесь к Разделу 303-05.
13. Долейте рабочую жидкость в систему усилителя рулевого управления и удалите из системы воздух. За дополнительной информацией обратитесь к Разделу 211-00.
