Уклањање и уградња шине горива

Требаће вам: 8" и 10" главе утичнице, одвијач са равним сечивом.

На мотору Duratec Ti-VCT капацитет 1,6 Л, извршите следеће операције.

1. Смањите притисак у систему за довод горива (погледајте Смањење притиска у систему напајања мотора).

2. Одвојите жицу са негативног терминала батерије.

Цртање. 5.65. Инсталирање развода горива на мотор Duratec Ti-VCT запремина 1,6 л: 1 – цев за довод горива до оквира за гориво; 2 – шина за гориво; 3 – црево система за вентилацију картера мотора; 4 – спојница цевовода за довод горива; 5 – блок кабелског свежња за систем променљивог времена вентила; 6 – рампа електричних конектора за ињекторе; 7 – завртњи који причвршћују држаче цеви за довод горива; 8 – блок снопа ожичења фазног сензора.

3. Одвојите црево 3 (Сл. 5.65) система за вентилацију картера од поклопца главе цилиндра.




4. Одвојите довод горива од развода горива стискањем стезаљки спојнице 4.

5. Одврните два завртња 7 који причвршћују држаче цеви за довод горива и померите цевовод у страну.

6. Одвојите блок 5 кабелског свежња од вентила система променљивог времена вентила усисног брегастог вратила тако што ћете стиснути његове причврсне стезаљке.

7. Одвојите блок 8 снопа каблова од фазног сензора усисног брегастог вратила стискањем стезаљки за његово причвршћивање.

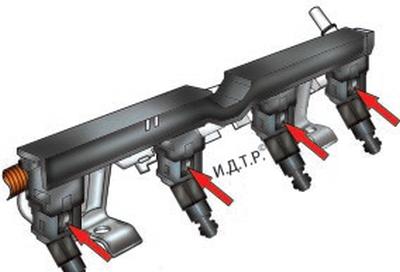

Цртање. 5.66. Одвајање електричних конектора са ињектора рампе.

8. Помоћу шрафцигера притисните стезаљке блокова свежња ињектора, као што је приказано на сл. 5.66, одвојите блокове рампе 6 (погледајте слику 5.65) електричних конектора од ињектора и померите рампу у страну.


9. Одврните две матице које причвршћују цев за гориво 2 и уклоните цев за гориво.

НАПОМЕНА: Ако ињектори остану у усисној цеви приликом уклањања шине, уклоните их одатле.

10. Инсталирајте шину за гориво и све уклоњене делове обрнутим редоследом од уклањања, замењујући О-прстенове ињектора.

НАПОМЕНА: Подмажите О-прстенове ињектора моторним уљем пре уградње.

11. Покрените мотор и проверите заптивеност прикључака цеви и заптивки ињектора.

На моторима Duratec-HE запремине од 2,0 и 2,3 литра, извршите следеће операције.

1. Смањите притисак у систему за довод горива (погледајте Смањење притиска у систему напајања мотора).

2. Одвојите жицу са негативног терминала батерије.

3. Уклоните филтер за ваздух (погледајте Уклањање и постављање филтера за ваздух и пригушивача ваздуха).

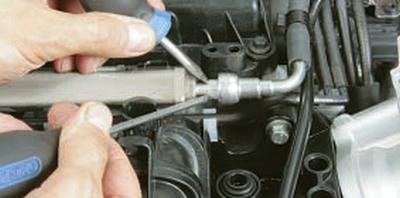

4. Стисните стезаљке..

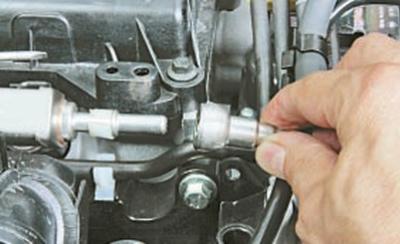

5….и искључите довод горива.

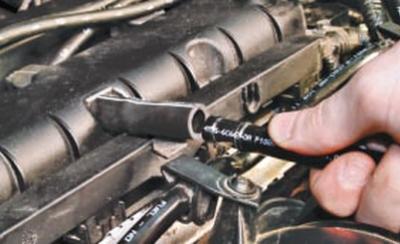

6. Уклоните два завртња за причвршћивање разводника горива.

7. Уклоните шину за гориво тако што ћете пажљиво уклонити ињекторе из отвора усисне гране.

8. Уклоните ињекторе са рампе (погледајте Уклањање, провера и уградња ињектора).

НАПОМЕНА: Ако ињектори остану у усисној цеви приликом уклањања шине, уклоните их одатле.

9. Инсталирајте шину за гориво и све уклоњене делове обрнутим редоследом од уклањања, замењујући О-прстенове ињектора.

НАПОМЕНА: Подмажите О-прстенове ињектора моторним уљем пре уградње.

10. Покрените мотор и проверите заптивеност прикључака цеви и заптивки ињектора.
