Снятие и установка электрического топливного насоса

            0

Внимание: Никакого открытого огня, приготовить огнетушитель и неукоснительно соблюдать правила техники безопасности при работах с системами топливоподачи, см. с. 54.


Карбюраторный двигатель



Электрический топливный насос расположен под днищем багажного отсека слева от топливного бака. По конструктивному исполнению это эксцентриковый шиберный (пластинчатый) насос.

Снятие



Отсоединить провод массы (-) аккумуляторной батареи.

Внимание. При отключении аккумуляторной батареи стирается содержимое электронных запоминающих устройств, например, для кодов неисправностей двигателя или кода радио. Перед отключением прочитайте также указания из главы "Снятие и установка аккумуляторной батареи".


Автомобиль поставить на козлы.

Насос и держатель с наружной стороны очистить.

Поставить под насос стойкую к воздействию топлива емкость.

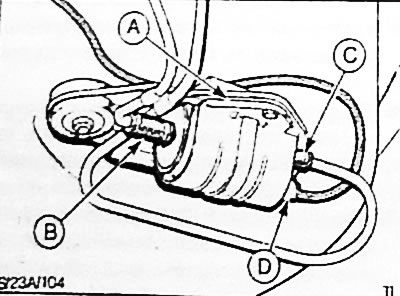

Пережать подводящий топливопровод -В- винтовым зажимом, чтобы предотвратить вытекание топлива из бака.

Внимание: Не повредить при этом топливопровод.


Отпустить хомут и отсоединить от топливного насоса подводящий топливопровод -В-. Заглушить топливопровод чистым болтом подходящего диаметра.


Отпустить хомут и отсоединить от топливного насоса возвратный топливопровод -С-. Заглушить топливопровод чистым болтом подходящего диаметра.

Разъединить многоконтактный штекерный разъем -D-.

Вывернуть болт крепления держателя -А- и вынуть насос.

Установка



* Очистить места соединений топливопроводов и электрический разъем.

Вставить топливный насос в держатель и затянуть болт крепления.

Внимание: Проверить правильность положения резиновой прокладки. Насос не должен находиться в непосредственном контакте с держателем.


Вытащить из топливопроводов заглушки и соединить топливопроводы с насосом. Проверить надежность соединений и закрепить топливопроводы хомутами.

Удалить с подводящего топливопровода винтовой зажим.

Соединить многоконтактный штекерный разъем.

Автомобиль опустить.

Подсоединить к аккумуляторной батарее провод массы (-).

Если имеются, настроить часы и ввести для радио код зашиты от хищения.

Запустить двигатель и проверить герметичность соединения топливопроводов с насосом.

Двигатели ОНС и V6 с системой впрыскивания до 8/94

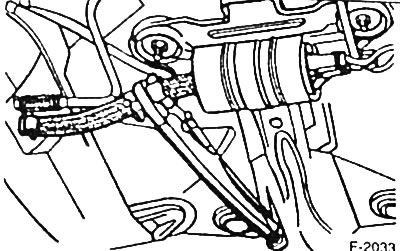

Электрический топливный насос расположен под днищем багажного отсека слева от топливного бака. По конструктивному исполнению это шиберный насос с рабочими органами в виде роликов.

Снятие



Отсоединить провод массы (-) аккумуляторной батареи.

Внимание: При отключении аккумуляторной батареи стирается содержимое электронных запоминающих устройств, например, для кодов неисправностей двигателя или кода радио. Перед отключением прочитайте также указания из главы "Снятие и установка аккумуляторной батареи".



Автомобиль поставить на козлы.

Насос и держатель с наружной стороны очистить.

Поставить под насос стойкую к воздействию топлива емкость.



Пережать подводящий топливопровод винтовым зажимом или струбциной, чтобы предотвратить вытекание топлива из бака.

Внимание: Не повредить при этом топливопровод.


Отпустить хомут и отсоединить от топливного насоса подводящий топливопровод. Заглушить топливопровод чистым болтом подходящего диаметра.

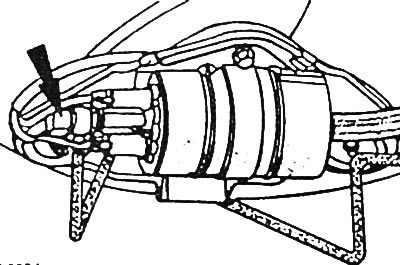

Обложить возвратный топливопровод -стрелка- тряпкой. Осторожно отпустить крепление возвратного топливопровода и сбросить давление топлива. Возвратный топливопровод полностью снять.

Пометить клейкой лентой электрические провода и разъединить штекерные разъемы.


Вывернуть болт крепления держателя и вынуть насос.

Установка



Очистить места соединений топливопроводов и электрические разъемы.

Вставить топливный насос в держатель и затянуть болт крепления.

Внимание: Проверить правильность положения резиновой прокладки. Насос не должен находиться в непосредственном контакте с держателем.


Вытащить из подводящего топливопровода заглушку и соединить топливопровод с насосом. Проверить надежность соединения и закрепить топливопровод хомутом.

Возвратный топливопровод приставить с двумя новыми уплотнительными прокладками и затянуть крепление.

Удалить с подводящего топливопровода зажим.

В соответствии с нанесенными метками соединить штекерные разъемы.

Автомобиль опустить.

Подсоединить к аккумуляторной батарее провод массы (-).

Если имеются, настроить часы и ввести для радио код зашиты от хищения.

Запустить двигатель и проверить герметичность соединения топливопроводов с насосом.

Двигатели DOHC с системой впрыскивания



Электрический топливный насос вместе с датчиком уровня топлива расположен на держателе в топливном баке.

Снятие



Отсоединить провод массы (-) аккумуляторной батареи.

Внимание: При отключении аккумуляторной батареи стирается содержимое электронных запоминающих устройств, например, для кодов неисправностей двигателя или кода радио. Перед отключением прочитайте также указания из главы "Снятие и установка аккумуляторной батареи".


Снять держатель датчика уровня топлива и топливного насоса, см. с. 54.

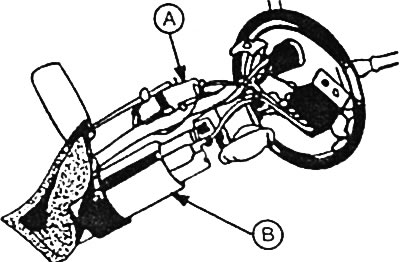

Топливный насос -В- можно заменять только вместе с датчиком уровня топлива -А-.


Установка



Держатель датчика уровня топлива и топливного насоса установить с новой уплотнительной прокладкой, см. с. 54.

Подсоединить к аккумуляторной батарее провод массы (-).

Если имеются, настроить часы и ввести для радио код защиты от хищения.
