Модуль топливного насоса - снятие и установка

Специальный инструмент

Ключ для датчика топливного бака 310-069 (23-055)

Снятие

1. Снимите топливный бак. За дополнительной информацией обратитесь к главе Топливный бак имеющейся в этом разделе.

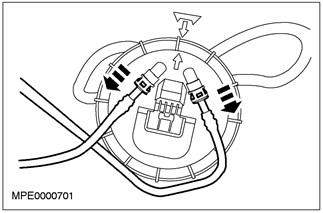

2. Отсоедините питающий и возвратный топливопроводы от модуля.

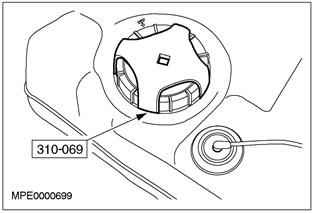

3. Используя специальный инструмент, снимите стопорное кольцо.



4.

ПРЕДОСТЕРЕЖЕНИЕ: При снятии модуля топливного насоса убедитесь в том, что поплавок и рычаг не повреждены.

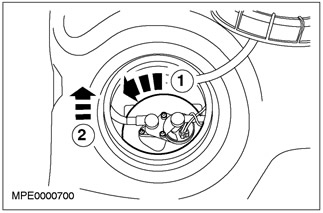

Снимите модуль топливного насоса.

• 1. Поверните модуль против часовой стрелки.
• 2. Приподнимите и извлеките модуль из топливного бака.

5. Снимите уплотнение стопорного кольца и отбракуйте его.

Установка

1.

ПРИМЕЧАНИЕ: Убедитесь в том, что стрелки на топливном баке и модуле топливного насоса правильно совмещены.

ПРИМЕЧАНИЕ: Установите новое уплотнение стопорного кольца и убедитесь в том, что оно правильно установлено на топливный бак.

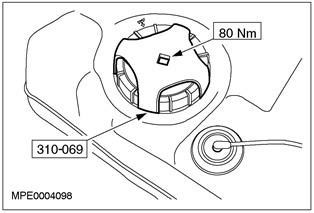

Установите элементы на место, действуя в обратной последовательности.
