Специальный инструмент
![]() | Инструмент для разъединения муфты с пружинным замком (3/8», желтый цвет) 310-D004 (23-039) |
![]() | Инструмент для разъединения муфты с пружинным замком (1/2», зеленый цвет) 310-D005 (23-040) |
![]() | Инструмент для разъединения муфты с пружинным замком (5/8», черный цвет) 412-038 (34-003) |
![]() | Инструмент для рассоединения топливопровода (5/16'') 310-040 (23-041) |
Рассоединение
ПРЕДУПРЕЖДЕНИЕ: Не курите и не допускайте присутствия зажженной сигареты или открытого огня любого типа при работе с элементами, имеющими отношение к топливу, или рядом с ними. В таких ситуациях всегда присутствуют высокогорючие смеси, которые могут воспламениться. Несоблюдение этих указаний может привести к травматическим последствиям.
ПРЕДУПРЕЖДЕНИЕ: После выключения зажигания система подачи топлива в течение продолжительного периода времени остается под давлением. Перед началом выполнения какого-либо ремонта следует сбросить давление в топливной системе. Несоблюдение этих указаний может привести к травматическим последствиям.
ПРЕДУПРЕЖДЕНИЕ: Эта процедура связана с обращением с топливом. Всегда будьте готовы к возможному разбрызгиванию топлива и соблюдайте меры предосторожности по обращению с топливом. Несоблюдение этих указаний может привести к травматическим последствиям.
1. Сбросьте давление в топливной системе. За дополнительной информацией обратитесь к главе Сбрасывание давления в системе подачи топлива имеющейся в этом разделе.

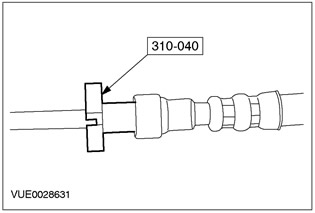

2. Установите специальный инструмент на топливную магистраль.
![](https://www.fordbook.ru/img/focus/6470.jpg)
3.
ПРИМЕЧАНИЕ: Обе стороны топливопровода с муфтой с пружинным замком должны быть сжаты вместе, чтобы дать специальному инструменту возможность высвободить фиксирующие элементы муфты с пружинным замком.
Вдвиньте специальный инструмент внутрь муфты с пружинным замком для раскрывания блокировочных язычков.
![](https://www.fordbook.ru/img/focus/6471.jpg)

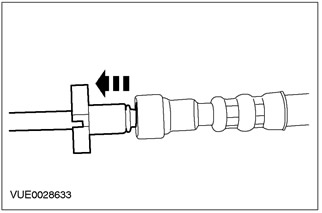

4. Отсоедините топливопровод от муфты с пружинным замком.
- Дайте топливу стечь в подходящую емкость.
![](https://www.fordbook.ru/img/focus/6472.jpg)

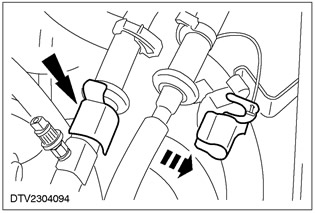

5. Снимите предохранительные зажимы с муфт с пружинными замками топливной магистрали.
![](https://www.fordbook.ru/img/focus/6473.jpg)

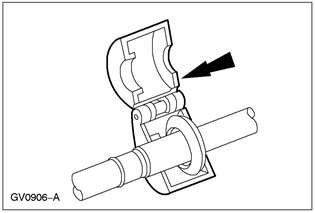

6. Установите специальный инструмент поверх муфты с пружинным замком топливной магистрали.
![](https://www.fordbook.ru/img/focus/6474.jpg)

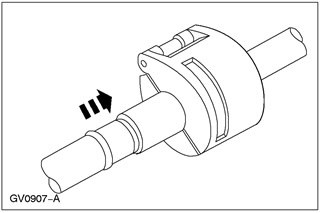

7. Закройте и протолкните инструмент для муфты топливопровода с пружинным замком внутрь открытой стороны обоймы.
![](https://www.fordbook.ru/img/focus/6475.jpg)
8. Рассоедините муфту с пружинным замком топливопровода.
![](https://www.fordbook.ru/img/focus/6476.jpg)

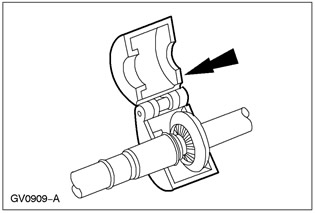

9. Снимите специальный инструмент.
![](https://www.fordbook.ru/img/focus/6477.jpg)
Установка
ПРЕДУПРЕЖДЕНИЕ: Не курите и не допускайте присутствия зажженной сигареты или открытого огня любого типа при работе с элементами, имеющими отношение к топливу, или рядом с ними. В таких ситуациях всегда присутствуют высокогорючие смеси, которые могут воспламениться. Несоблюдение этих указаний может привести к травматическим последствиям.
ПРЕДУПРЕЖДЕНИЕ: Система подачи топлива после выключения зажигания остается под давлением в течение продолжительного времени. Перед началом выполнения какого-либо ремонта следует сбросить давление в топливной системе. Несоблюдение этих указаний может привести к травматическим последствиям.
ПРЕДУПРЕЖДЕНИЕ: Эта процедура связана с обращением с топливом. Всегда будьте готовы к возможному разбрызгиванию топлива и соблюдайте меры предосторожности по обращению с топливом. Несоблюдение этих указаний может привести к травматическим последствиям.
1. Осмотрите и очистите оба конца муфты с пружинным замком топливопровода. Установите новые уплотнительные кольца круглого сечения и фиксирующие пружины, если необходимо.
![](https://www.fordbook.ru/img/focus/6478.jpg)
2.

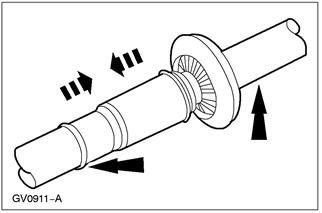

ПРИМЕЧАНИЕ: Смажьте уплотнительные кольца круглого сечения чистым моторным маслом.
Вставьте охватываемый фитинг в охватывающий конец и проталкивайте до тех пор, пока фиксирующая пружина не зафиксируется поверх расширенного конца охватывающего фитинга.
![](https://www.fordbook.ru/img/focus/6479.jpg)

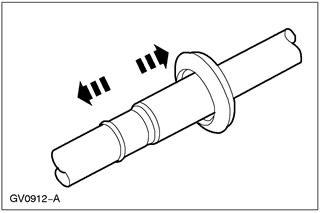

3. Удостоверьтесь в том, что муфта с пружинным замком зафиксирована, потянув за топливопроводы.
![](https://www.fordbook.ru/img/focus/6480.jpg)
4.

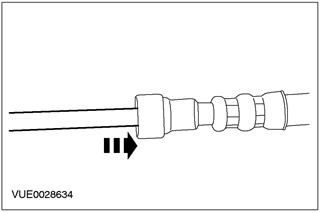

ПРИМЕЧАНИЕ: Удостоверьтесь в том, что выступ на топливопроводе до упора вставлен в муфту с пружинным замком и слышен отчетливый щелчок.
Установите муфту с пружинным замком на топливопровод.
![](https://www.fordbook.ru/img/focus/6481.jpg)
