Заливной патрубок топливного бака - снятие и установка

            0

Снятие


1.
ПРЕДУПРЕЖДЕНИЕ: Не курите и не допускайте присутствия зажженных сигарет или любого открытого пламени при работе с любыми топливосодержащими элементами или вблизи таких элементов. В таких ситуациях всегда присутствуют высокогорючие смеси, которые могут воспламениться. Несоблюдение этих указаний может привести к травме.


Отсоедините провод "массы" от аккумулятора.

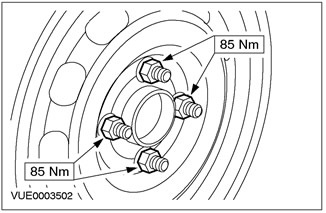

2. Отпустите гайки на правом заднем колесе.

3. Снимите крышку заливной горловины топливного бака.

4. Поднимите и подоприте автомобиль. За дополнительной информацией обратитесь к Разделу 100-02.

5. Снимите правое заднее колесо.

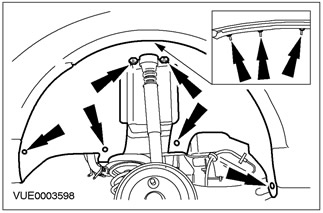

6. Снимите брызговик крыла правого заднего колеса.



7.
ПРЕДОСТЕРЕЖЕНИЕ: При снятии вентиляционного и заливного трубопроводов топливного бака не используйте для поддевания трубопроводов инструменты с острыми кромками. Несоблюдение этого указания может привести к повреждению трубопроводов.


ПРИМЕЧАНИЕ: Чтобы при установке фиксирующих хомутов обеспечить их установку точно на свое место, перед снятием отметьте их положение.

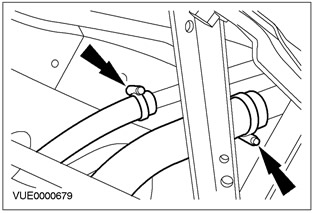

Отсоедините вентиляционный и заливной трубопроводы топливного бака.

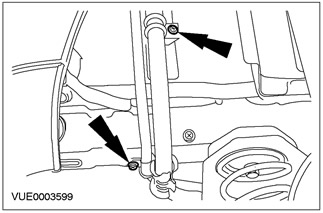

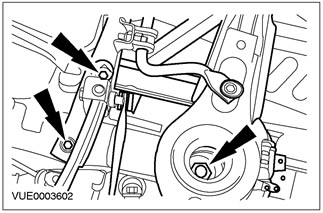

8. Снимите болты заливного топливопровода.

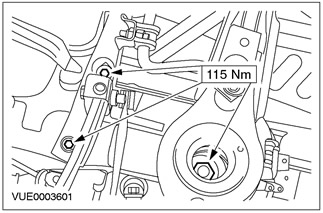

9. Отпустите болты заднего поперечного элемента.
  • Частично опустите поперечный элемент.

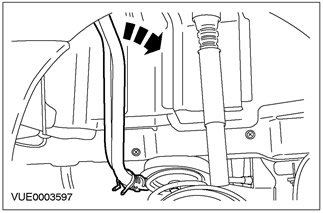

10. Снимите заливной топливопровод.



Установка


1.
ПРЕДУПРЕЖДЕНИЕ: Не курите и не допускайте присутствия зажженных сигарет или любого открытого пламени при работе с любыми топливосодержащими элементами или вблизи таких элементов. В таких ситуациях всегда присутствуют высокогорючие пары, которые могут воспламениться. Несоблюдение этих указаний может привести к травме.

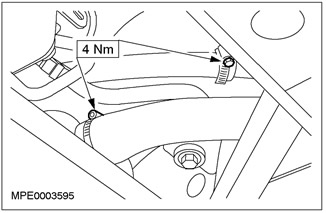

ПРИМЕЧАНИЕ: Фиксирующие хомуты заливного и вентиляционного трубопроводов должны быть установлены на те же места, с которых они были сняты.

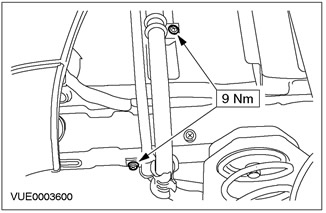

Установите элементы на место, действуя в обратной последовательности.
