Снятие


1. ПРЕДУПРЕЖДЕНИЕ: Не курите и не ходите с зажженной сигаретой или открытым огнем любого типа при работе с или рядом с элементами, имеющими отношение к топливу. В таких ситуациях всегда присутствуют высокогорючие пары, которые могут воспламениться. Неследование этим указаниям в результате может привести к травматическим последствиям.

ПРЕДОСТЕРЕЖЕНИЕ: Оборудование для впрыскивания дизельного топлива изготавливается с очень точными допусками и с очень малыми зазорами. Поэтому особенно важно при работе с этими элементами соблюдать абсолютную чистоту. Всегда вставляйте заглушки в любые открытые отверстия или магистрали.

Отсоедините провод массы от аккумулятора.

ПРИМЕЧАНИЕ: Разъемы питающих топливопроводов окрашены в белый цвет или распознаются по белому ободку. Разъемы возвратных топливопроводов окрашены в красный цвет или распознаются по красному ободку.

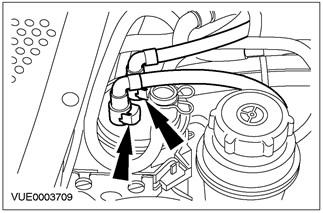

2. Отсоедините питающий и возвратный топливопроводы топливного фильтра.

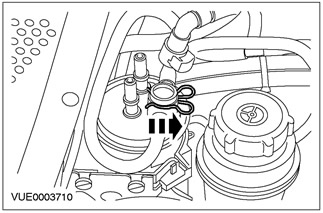

3. Снимите зажим фиксации возвратного топливопровода.

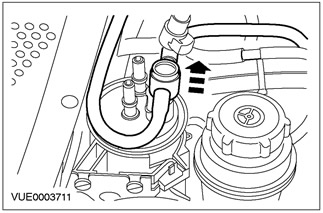

4. Снимите возвратный топливопровод.

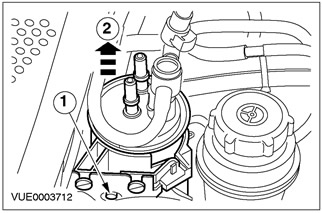

5. Снимите топливный фильтр.
  • 1. Нажмите на зажим.
  • 2. Чтобы снять топливный фильтр, потяните за него.

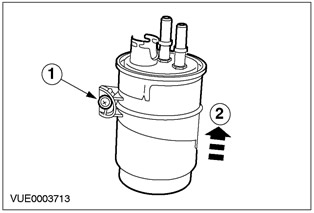

6. Снимите топливный фильтр с кронштейна.
  • 1. Выверните винт.
  • 2. Снимите топливный фильтр.



Установка


1. ПРЕДУПРЕЖДЕНИЕ: Не курите и не ходите с зажженной сигаретой или открытым огнем любого типа при работе с или рядом с элементами, имеющими отношение к топливу. В таких ситуациях всегда присутствуют высокогорючие смеси, которые могут воспламениться. Неследование этим указаниям в результате может привести к травматическим последствиям.


ПРЕДОСТЕРЕЖЕНИЕ: Оборудование для впрыскивания дизельного топлива изготавливается с очень точными допусками и с очень малыми зазорами. Поэтому особенно важно при работе с этими элементами соблюдать абсолютную чистоту. Всегда вставляйте заглушки в любые открытые отверстия или магистрали.

ПРИМЕЧАНИЕ: Разъемы питающих топливопроводов окрашены в белый цвет или распознаются по белому ободку. Разъемы возвратных топливопроводов окрашены в красный цвет или распознаются по красному ободку.

ПРИМЕЧАНИЕ: Перед установкой фильтра убедитесь в том, что топливный фильтр заполнен топливом.

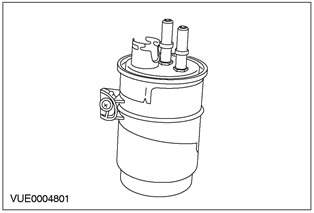

ПРИМЕЧАНИЕ: Убедитесь в том, что Вы совместили стрелки на топливном фильтре и кронштейне топливного фильтра.

Установите элементы на место, действуя в обратной последовательности.
