Снятие
1. Отсоедините отрицательный провод батареи.
2. Согласно типу двигателя обратитесь к разделу 3 и снимите воздухоочиститель, если затруднен доступ к топливному насосу.
3. Закройте стартер полиэтиленовым пакетом на случай проливания топлива.
4. На Lucas /CAV узел фильтра смонтирован с насосом ручной подкачки. Отвинтите соединения и снимите топливопровод между насосом ручной подкачки и топливным насосом высокого давления. Отвинтите болт "банджо"-соединения и уплотнительные шайбы, и отсоедините ручной насос от узла фильтра (см. рис. 12.4).

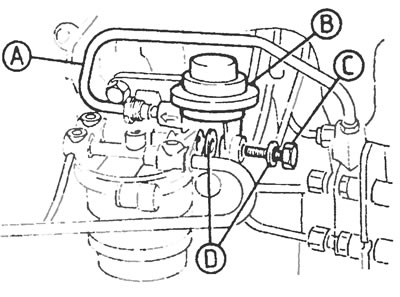

Рис. 12.4. Ручной насос прокачки на топливном фильтре Lucas/CAV: А - Подводящий топливопровод, В - Ручной насос прокачки, С - Болт "банджо"-соединения, D - Уплотнительная шайба
5. Отвинтите соединения, снимите топливопровод между фильтром и топливным насосом высокого давления.
6. Отвинтите соединения и отделите нагнетающие топливопроводы от фильтра (см. рис. 12.6).
Рис. 12.6. Соединения топливопроводов и болты крепления топливного фильтра Bosch.
7. В месте, где установлен датчик определения воды в топливе, отсоедините штекер от корпуса фильтра.
8. Отвинтите два фиксирующих болта и снимите фильтр.
Установка
9. Установка производится в порядке, обратном снятию. Используйте новые уплотнительные шайбы и зажмите все крепления и соединения с усилием затяжки, регламентированным спецификацией.
10. В завершение, заполните топливную систему, как описано в разделе 2, после чего запустите двигатель и проверьте, нет ли утечек.
