Снятие и установка рулевого колеса

            0

Указание по технике безопасности: Обязательно прочитайте главу "Техника безопасности при обращении с надувной подушкой безопасности".


Снятие



Важно Провод массы (-) аккумуляторной батареи отсоединять при выключенном зажигании.

Внимание. При отключении аккумуляторной батареи стирается содержимое электронных запоминающих устройств, например, для кодов неисправностей двигателя или кода радио. Перед отключением прочитайте также указания из главы "Снятие и установка аккумуляторной батареи".


Отрицательный полюс (-) аккумуляторной батареи изолировать, чтобы избежать случайного контакта.

Указание по технике безопасности: После отключения аккумуляторной батареи подождать не менее 15 минут, пока разрядится конденсатор. Благодаря этому предотвращается самопроизвольное срабатывание узла надувной подушки и натяжителя ремня безопасности.


Установить колеса автомобиля в положение для прямолинейного движения и зафиксировать вал рулевого колеса в этом положении.

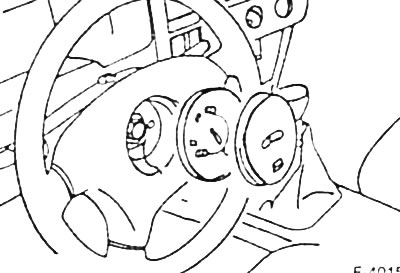

Автомобили без надувной подушки безопасности: с 2/92: с помощью отвертки осторожно снять с крышки рулевого колеса кнопку звукового сигнала. Вынуть из рулевого колеса выключатель звукового сигнала и разъединить штекерный разъем. До 1/92: снять крышку с рулевого колеса.


Автомобили с надувной подушкой безопасности



Автомобиль поднять на козлы и снять нижний кожух моторного отсека, см. с. 10.

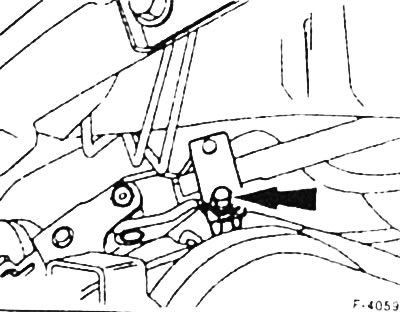

Вывернуть болт крепления прижимной пластины у рулевой колонки. Прижимную пластину развернуть.

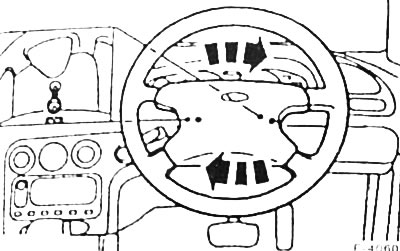

Вывернуть 2 болта крепления надувной подушки безопасности с обратной стороны рулевого колеса. Для обеспечения доступа к шлицевым болтам рулевое колесо из положения для прямолинейного движения повернуть влево или вправо на 90°.



Надувную подушку безопасности немного с рулевого колеса сдвинуть и разъединить ее штекерный разъем.


Осторожно удалить подушку безопасности из автомобиля.

Указания по технике безопасности: Переносить и укладывать надувную подушку безопасности упругой частью всегда вверх. При переносе подушку безопасности держать от тела на удалении.


Все автомобили

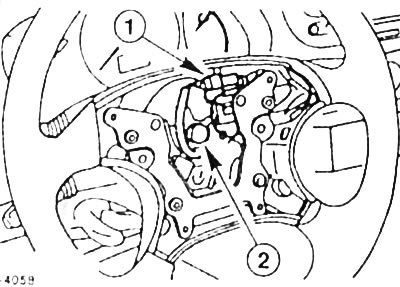

Разъединить штекерный разъем -1- звукового сигнала.

Отвернуть крепление -2- рулевого колеса. До 8/94 крепление выполнялось гайкой, ее необходимо отвернуть. При этом замок вала рулевого колеса отпереть с помощью ключа зажигания, чтобы при отпускании замок не защемило, а после снятия рулевого колеса замок снова запереть.

Пометить положение рулевого колеса на рулевом вале с помощью краски или чертилки.

Сбить рулевое колесо с рулевого вала ударом ладони.

Установка



Рулевое колесо приставить и надеть на рулевой вал в соответствии с нанесенными перед снятием метками.

Соединить штекерный разъем звукового сигнала.

Болт или соответственно гайку крепления рулевого колеса завернуть и затянуть моментом 50 Нм. При этом замок вала рулевого колеса отпереть с помощью ключа зажигания, чтобы замок не защемило.

Автомобили без надувной подушки безопасности: до 1/92: вжать крышку рулевого колеса. С 2/92: соединить штекерный разъем звукового сигнала. Вставить в рулевое колесо выключатель звукового сигнала и вжать кнопку звукового сигнала в крышку рулевого колеса.


Автомобили с надувной подушкой безопасности



Прижимную пластину у рулевой колонки выровнять, привернуть новым болтом и затянуть болт крепления моментом 25 Нм, см. рисунок F-4059.

Установить нижний кожух моторного отсека, см. с. 10.

Осторожно приставить надувную подушку безопасности к рулевому колесу, соединить штекерный разъем подушки безопасности.

Два болта крепления надувной подушки безопасности с обратной стороны рулевого колеса затянуть моментом 6 Нм. Для обеспечения доступа к шлицевым болтам рулевое колесо из положения для прямолинейного движения повернуть влево или вправо на 90°.

При выключенном зажигании подсоединить провод массы (-) аккумуляторной батареи.

Внимание: При этом в салоне автомобиля никто не должен находиться.


Настроить часы.

Если требуется, ввести для радио код защиты от хищения.
