1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Снимите облицовку тоннеля пола (см. «Снятие и установка облицовки тоннеля пола»).
![](https://www.fordbook.ru/img/other/1480.jpg)

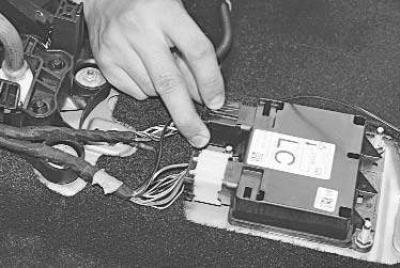

3. Нажмите пальцем на фиксатор черной колодки жгута проводов блока управления дополнительной системой пассивной безопасности…
![](https://www.fordbook.ru/img/other/1481.jpg)
4. …и отсоедините колодку от блока.
![](https://www.fordbook.ru/img/other/1482.jpg)
5. Аналогично отсоедините от блока белую колодку жгута проводов.
Примечание. Запомните или запишите расположение колодок жгутов проводов, чтобы при обратной установке подключить их к тем же гнездам блока.
![](https://www.fordbook.ru/img/other/1483.jpg)
6. Отверните три гайки крепления блока управления к основанию кузова…
![](https://www.fordbook.ru/img/other/1484.jpg)
7. …и снимите блок.
![](https://www.fordbook.ru/img/other/1485.jpg)

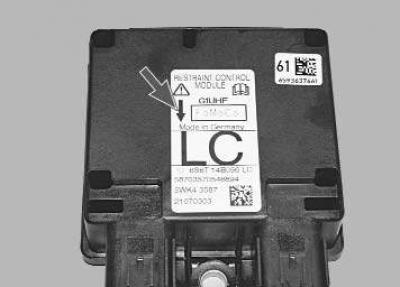

Примечание. Обратите внимание на маркировку блока управления, для замены приобретайте блок с такой же маркировкой.
Примечание. Блок управления можно установить на автомобиль только в одном положении. Однако для контроля на его этикетке нанесена стрелка (см. фото), которая должна быть направлена вперед по направлению движения автомобиля.
8. Установите электронный блок управления системой пассивной безопасности и все снятые детали в порядке, обратном снятию.
