1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
![](https://www.fordbook.ru/img/other/1505.jpg)

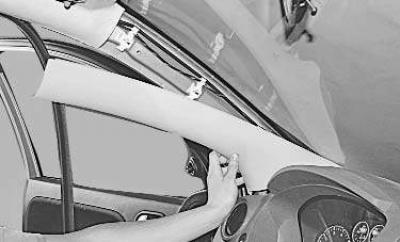

2. Снимите облицовки передних стоек (см. «Снятие и установка облицовок салона»).
3. Снимите рулевое колесо (см. «Снятие и установка рулевого колеса»).
![](https://www.fordbook.ru/img/other/1506.jpg)

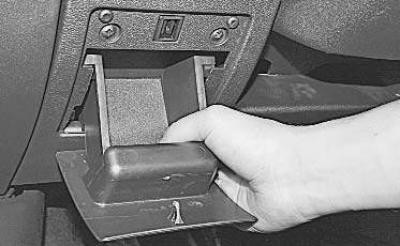

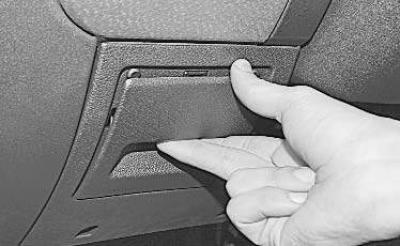

4. Откройте ящик для мелких предметов…
![](https://www.fordbook.ru/img/other/1507.jpg)
5. …приподнимите его вверх…
![](https://www.fordbook.ru/img/other/1508.jpg)
6. …и извлеките его.
![](https://www.fordbook.ru/img/other/1509.jpg)
7. Выверните пять винтов крепления…
![](https://www.fordbook.ru/img/other/1510.jpg)

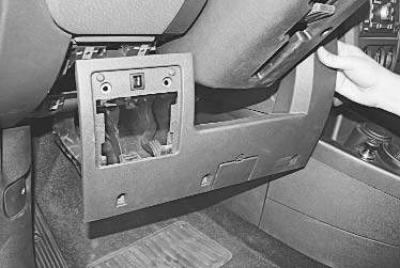

8. …и снимите накладку.
![](https://www.fordbook.ru/img/other/1511.jpg)

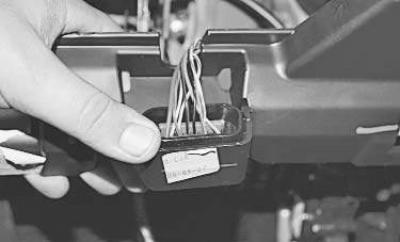

9. Отожмите фиксаторы…
![](https://www.fordbook.ru/img/other/1512.jpg)
10. …отведите зажим вниз…
![](https://www.fordbook.ru/img/other/1513.jpg)
11. …и извлеките диагностический разъем.
![](https://www.fordbook.ru/img/other/1514.jpg)

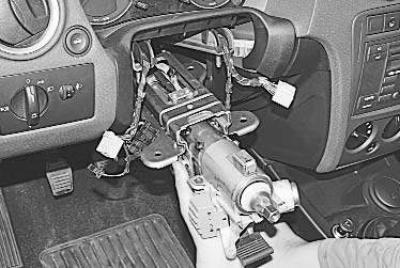

12. Снимите рулевую колонку (см. «Снятие и установка рулевой колонки»).
![](https://www.fordbook.ru/img/other/1515.jpg)

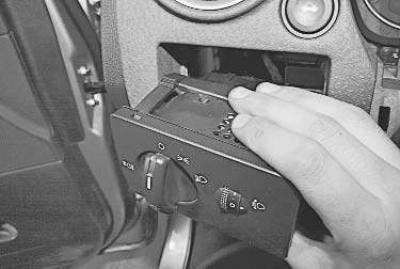

13. Снимите блок управления наружным освещением (см. «Замена блока управления наружным освещением»).
![](https://www.fordbook.ru/img/other/1516.jpg)
14. Снимите комбинацию приборов (см. «Снятие и установка комбинации приборов»)…
![](https://www.fordbook.ru/img/other/1517.jpg)

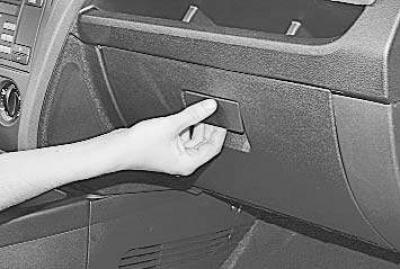

15. …и отверните болт крепления панели приборов к каркасу.
![](https://www.fordbook.ru/img/other/1518.jpg)

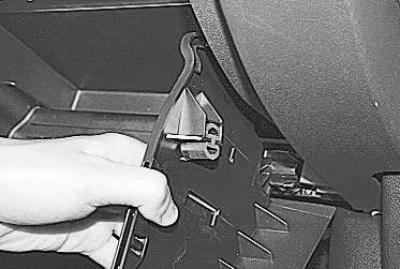

16. Откройте вещевой ящик…
![](https://www.fordbook.ru/img/other/1519.jpg)

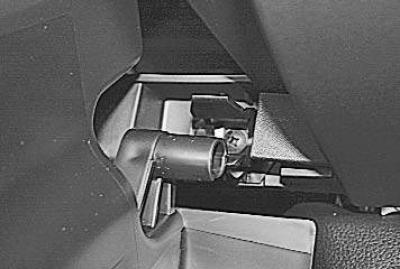

17. …отжав пальцами с обеих сторон стенки вещевого ящика, выведите ограничители хода...
![](https://www.fordbook.ru/img/other/1520.jpg)
18. …извлеките ось петли из кронштейна…
![](https://www.fordbook.ru/img/other/1521.jpg)
19. …и снимите вещевой ящик.
![](https://www.fordbook.ru/img/other/1522.jpg)

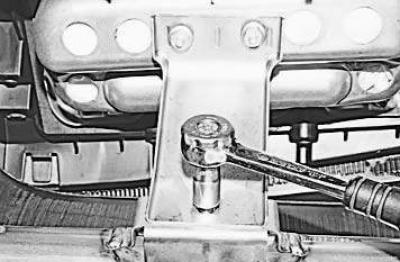

20. Отверните три гайки и снимите кронштейн.
![](https://www.fordbook.ru/img/other/1523.jpg)

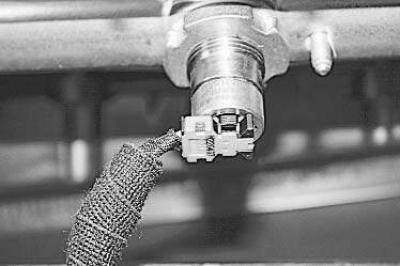

21. Отсоедините колодку жгута проводов от вывода подушки безопасности переднего пассажира.
![](https://www.fordbook.ru/img/other/1524.jpg)

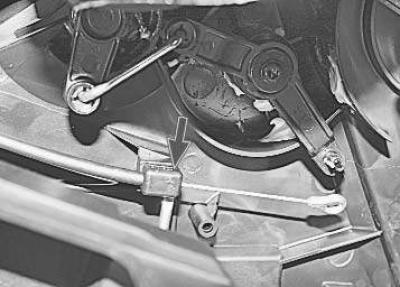

22. Снимите наконечник троса с оси привода заслонки регулятора температуры воздуха…
![](https://www.fordbook.ru/img/other/1525.jpg)
23. …и отсоедините от корпуса отопителя держатель оплетки троса.
![](https://www.fordbook.ru/img/other/1526.jpg)

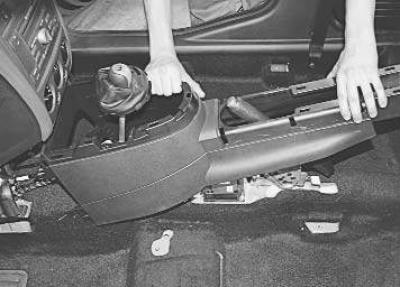

24. Снимите облицовку тоннеля пола (см. «Снятие и установка облицовки тоннеля пола»).
![](https://www.fordbook.ru/img/other/1527.jpg)

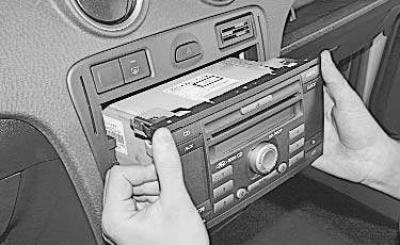

25. Извлеките автомагнитолу из центральной консоли панели приборов (см. «Снятие и установка автомагнитолы»).
![](https://www.fordbook.ru/img/other/1528.jpg)

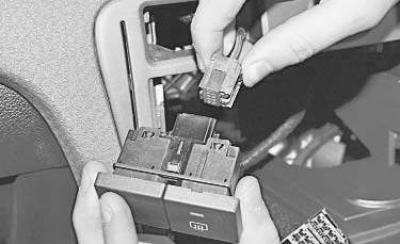

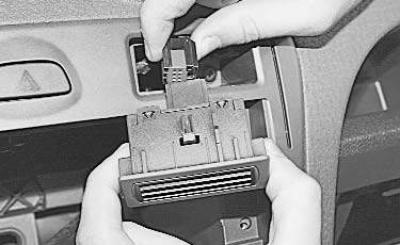

26. Снимите блок выключателей...
![](https://www.fordbook.ru/img/other/1529.jpg)
27. …и держатель монет (см. «Замена выключателей панели приборов»).
Примечание. В зависимости от комплектации вместо держателя монет может быть установлен выключатель системы динамической стабилизации (ESP) или контрольная лампа отключения подушки безопасности.
![](https://www.fordbook.ru/img/other/1530.jpg)
28. Выверните два винта верхнего крепления панели к центральной консоли…
![](https://www.fordbook.ru/img/other/1531.jpg)

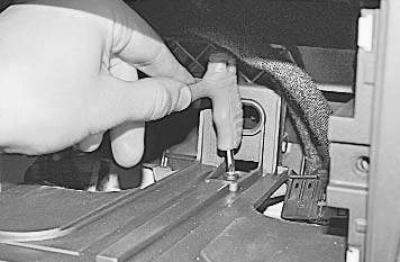

29. …два винта среднего крепления…
![](https://www.fordbook.ru/img/other/1532.jpg)
30. …и один внутренний винт крепления.
![](https://www.fordbook.ru/img/other/1533.jpg)
31. Аккуратно подденьте отверткой панель центральной консоли…
![](https://www.fordbook.ru/img/other/1534.jpg)

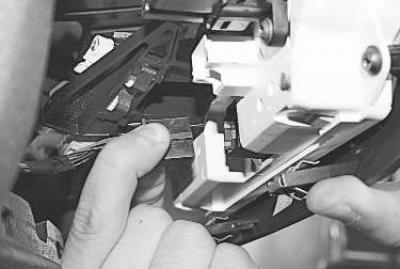

32. …и, преодолевая сопротивление металлических фиксаторов, отведите панель.
![](https://www.fordbook.ru/img/other/1535.jpg)

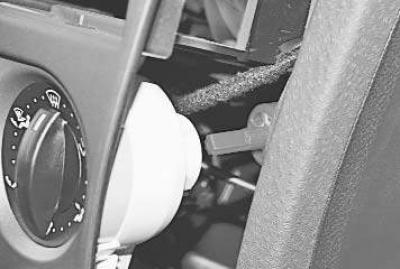

33. Отсоедините колодку жгута проводов от вывода блока управления системой отопления (кондиционирования) и вентиляции салона.
![](https://www.fordbook.ru/img/other/1536.jpg)
34. Отсоедините наконечник троса от переключателя режима обдува…
![](https://www.fordbook.ru/img/other/1537.jpg)

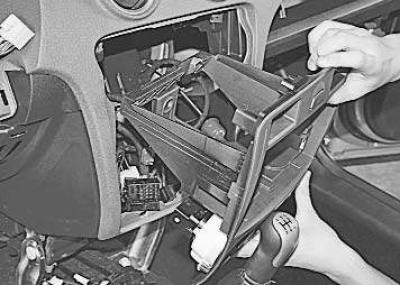

35. …и снимите накладку центральной консоли в сборе с блоком управления системой отопления (кондиционирования) и вентиляции салона.
![](https://www.fordbook.ru/img/other/1538.jpg)
36. Выверните один винт крепления левой накладки к панели приборов…
![](https://www.fordbook.ru/img/other/1539.jpg)
37. …подденьте отверткой пластмассовый фиксатор нижнего крепления накладки…
![](https://www.fordbook.ru/img/other/1540.jpg)
38. …и снимите накладку, выведя ее защелки из держателей на панели приборов.
![](https://www.fordbook.ru/img/other/1541.jpg)
39. Снимите резиновые уплотнители проема двери и отведите их в сторону.
![](https://www.fordbook.ru/img/other/1542.jpg)

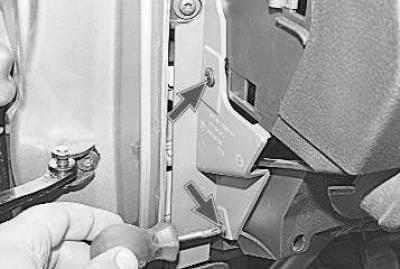

40. Выверните два винта крепления защитной накладки…
![](https://www.fordbook.ru/img/other/1543.jpg)
41. …и снимите ее.
![](https://www.fordbook.ru/img/other/1544.jpg)
42. Выверните два винта…
![](https://www.fordbook.ru/img/other/1545.jpg)
43. …и один болт с левой стороны крепления панели приборов к передней стойке.
![](https://www.fordbook.ru/img/other/1546.jpg)

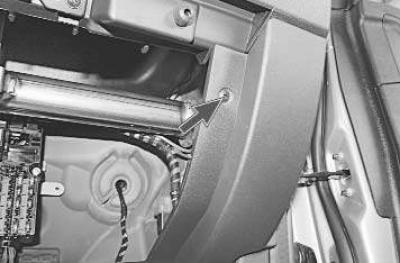

44. Выверните один винт с левой стороны крепления рамки вещевого ящика к каркасу панели приборов.
![](https://www.fordbook.ru/img/other/1547.jpg)
45. Выверните винт крепления правой накладки панели приборов и разберите правую сторону панели приборов (см. аналогичные операции пп. 36–43).
![](https://www.fordbook.ru/img/other/1548.jpg)
46. Выверните один винт с правой стороны крепления панели приборов к каркасу панели.
![](https://www.fordbook.ru/img/other/1549.jpg)
47. Выверните два нижних винта крепления панели приборов к каркасу…
![](https://www.fordbook.ru/img/other/1550.jpg)

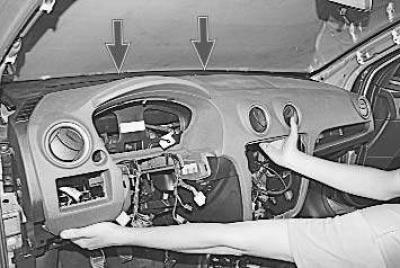

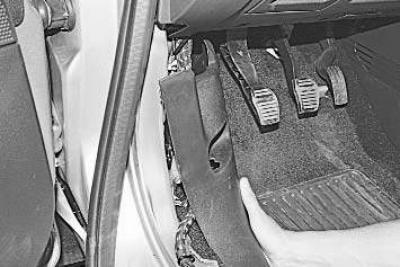

48. …и снимите декоративную панель, преодолевая сопротивление пластмассовых фиксаторов.
![](https://www.fordbook.ru/img/other/1551.jpg)
49. Снимите левую и правую передние облицовки порогов (см. «Снятие и установка облицовок салона»).
![](https://www.fordbook.ru/img/other/1552.jpg)

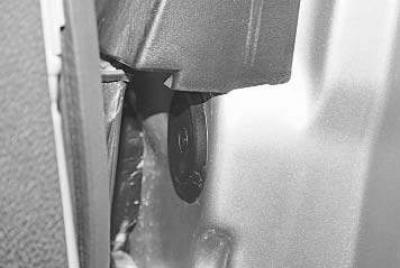

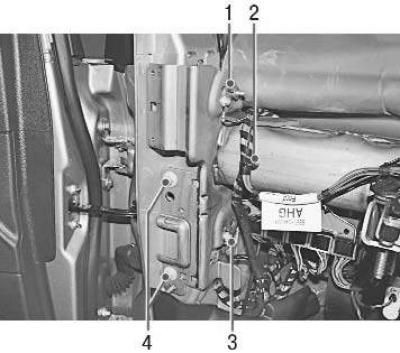

50. Выверните болты 1 и 3 крепления проводов «массы» к каркасу панели приборов. Извлеките держатель 2 жгута проводов и отведите жгут в сторону. Выверните с левой и правой стороны по два болта 4 бокового крепления каркаса панели приборов к передней стойке…
![](https://www.fordbook.ru/img/other/1553.jpg)
51. …снимите заглушку и выверните внутренний болт бокового крепления каркаса панели приборов к левой передней стойке кузова.
52. Аналогично выверните болт крепления каркаса с правой стороны.
![](https://www.fordbook.ru/img/other/1554.jpg)

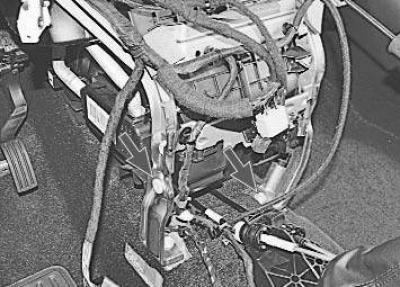

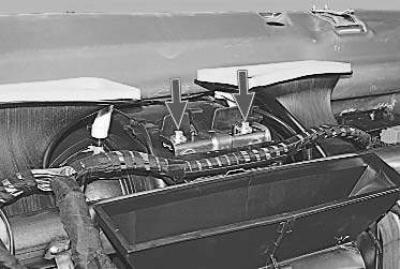

53. Выверните два верхних болта крепления каркаса панели приборов к корпусу отопителя.
![](https://www.fordbook.ru/img/other/1555.jpg)
54. Отсоедините все держатели жгута проводов от каркаса панели приборов. Выверните два центральных болта крепления каркаса панели к основанию кузова и извлеките его из проема между стойками.
55. Установите все снятые детали в порядке, обратном снятию.
