Примечание. Сиденье водителя снято для наглядности. Для получения доступа к креплениям облицовки снимать сиденье не требуется.
![](https://www.fordbook.ru/img/other/1416.jpg)

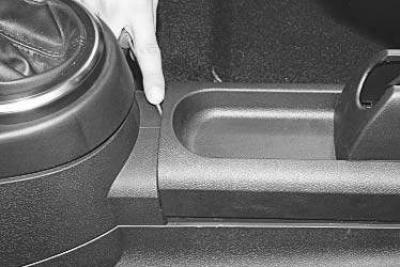

1. Аккуратно подденьте отверткой передний край верхней задней крышки облицовки тоннеля пола…
![](https://www.fordbook.ru/img/other/1417.jpg)

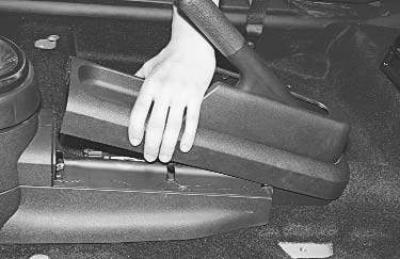

2. …отсоедините крышку от облицовки, преодолевая упругое сопротивление ее фиксаторов…
![](https://www.fordbook.ru/img/other/1418.jpg)

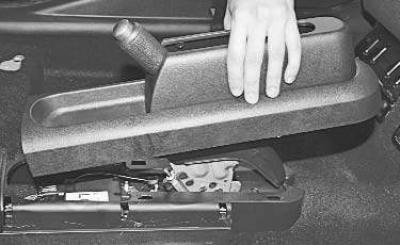

3. …и снимите крышку, переместив ее вверх и вперед по рычагу стояночного тормоза.
![](https://www.fordbook.ru/img/other/1419.jpg)

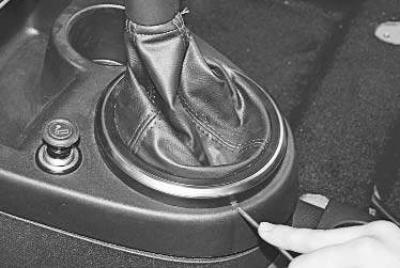

4. Аккуратно подденьте отверткой край рамки чехла рычага переключения передач…
![](https://www.fordbook.ru/img/other/1420.jpg)

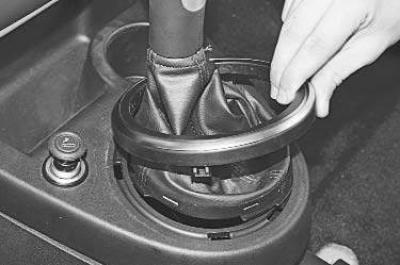

5. …и снимите рамку, преодолевая упругое сопротивление ее фиксаторов.
![](https://www.fordbook.ru/img/other/1421.jpg)

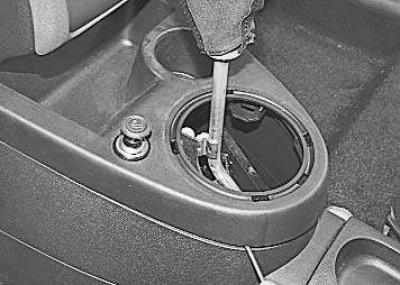

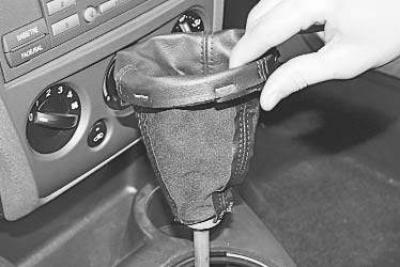

6. Выверните чехол рычага управления коробкой передач наизнанку и поднимите его вверх по рычагу.
![](https://www.fordbook.ru/img/other/1422.jpg)
7. Аккуратно подденьте отверткой задний край верхней передней крышки облицовки тоннеля пола…
![](https://www.fordbook.ru/img/other/1423.jpg)
8. …приподнимите крышку…
![](https://www.fordbook.ru/img/other/1424.jpg)

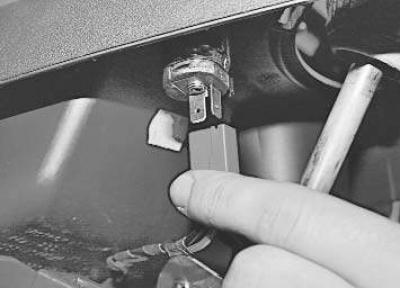

9. …отсоедините колодку жгута проводов от прикуривателя…
![](https://www.fordbook.ru/img/other/1425.jpg)

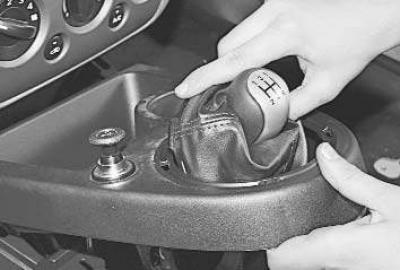

10. …и, пропустив чехол рычага управления коробкой передач в отверстие крышки…
![](https://www.fordbook.ru/img/other/1426.jpg)

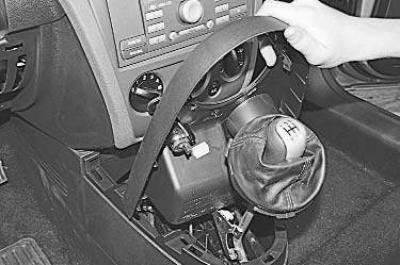

11. …снимите ее.
![](https://www.fordbook.ru/img/other/1427.jpg)
12. Выверните болт крепления задней части облицовки тоннеля пола к основанию кузова.
Примечание. Доступ к болту крепления задней части облицовки тоннеля пола затруднен кожухом рычага стояночного тормоза. Поэтому для его отворачивания требуется короткая отвертка с крестообразным лезвием или соответствующая бита с воротком.
![](https://www.fordbook.ru/img/other/1428.jpg)

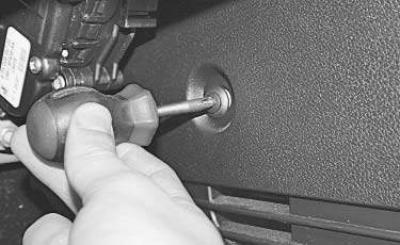

13. В передней части облицовки тоннеля пола (слева и справа) выверните фиксаторы двух пистонов крепления боковых крышек облицовки…
![](https://www.fordbook.ru/img/other/1429.jpg)

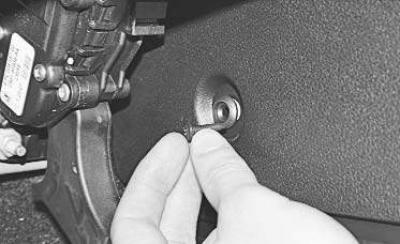

14. …извлеките фиксаторы…
![](https://www.fordbook.ru/img/other/1430.jpg)
15. …и, поддев отверткой…
![](https://www.fordbook.ru/img/other/1431.jpg)

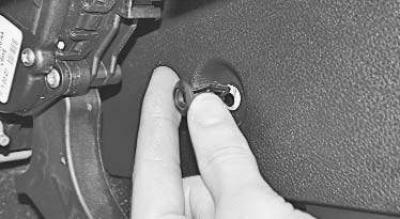

16. …извлеките пистоны.
![](https://www.fordbook.ru/img/other/1432.jpg)
17. Аккуратно подденьте отверткой края боковых крышек облицовки тоннеля пола…
![](https://www.fordbook.ru/img/other/1433.jpg)

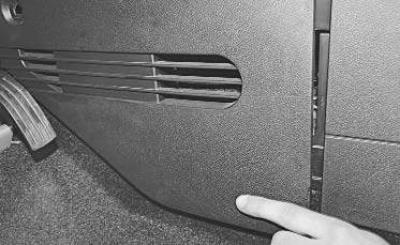

18. …и снимите крышки.
![](https://www.fordbook.ru/img/other/1434.jpg)

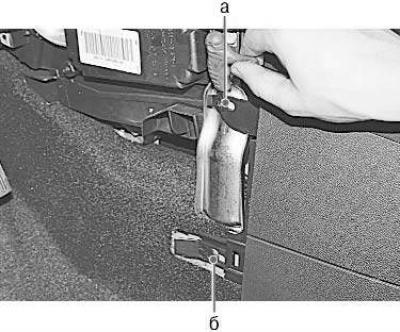

19. В передней части облицовки тоннеля пола (слева и справа) выверните по одному верхнему болту а и фиксаторы двух нижних пистонов б крепления облицовки к кронштейну
консоли панели приборов…
![](https://www.fordbook.ru/img/other/1435.jpg)
20. …извлеките пистоны…
![](https://www.fordbook.ru/img/other/1436.jpg)

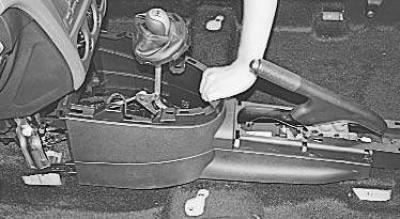

21. …сдвиньте облицовку назад…
![](https://www.fordbook.ru/img/other/1437.jpg)

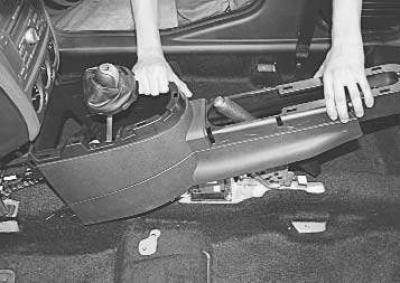

22. …и снимите ее с автомобиля.
23. Установите облицовку тоннеля пола в порядке, обратном снятию.
