Снятие и установка облицовки тоннеля пола

            0

Вам потребуются: ключ TORX T25, торцовая головка «на 10», отвёртка с плоским лезвием.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

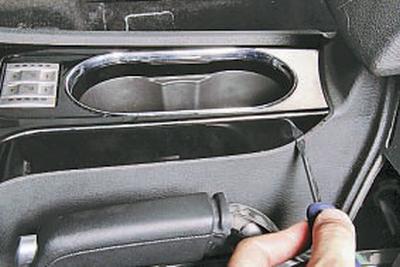

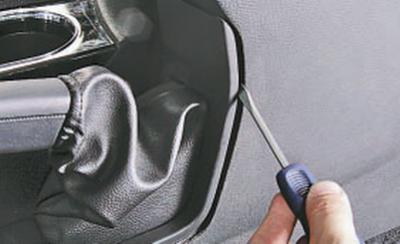

2. Поддев отвёрткой край рамки чехла рычага стояночного тормоза…



3….выведите защелки рамки из зацепления с облицовкой тоннеля пола…

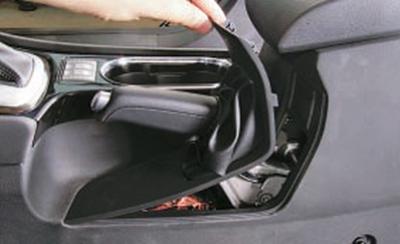

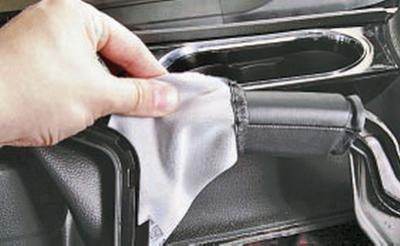

4….и снимите чехол вместе с рамкой с рычага стояночного тормоза.

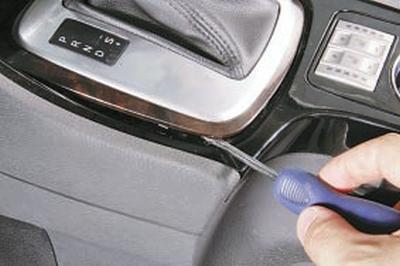

5. Подденьте отвёрткой облицовку рычага селектора…



6….и, преодолев сопротивление защелок, отделите ее от облицовки тоннеля пола.

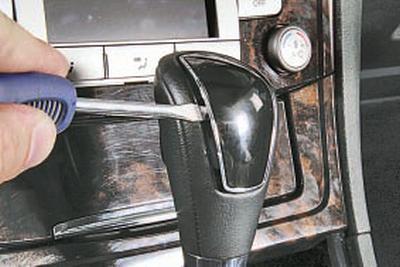

7. Подденьте отвёрткой накладку рукоятки рычага селектора…

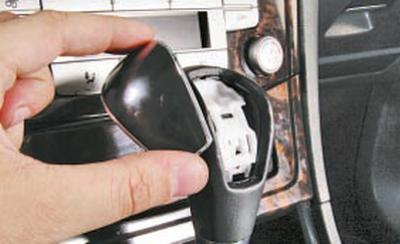

8….и снимите ее с рукоятки.

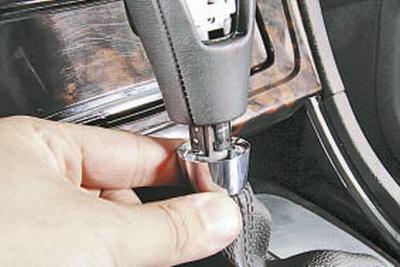

9. Сдвиньте кольцо чехла вниз по рычагу селектора.

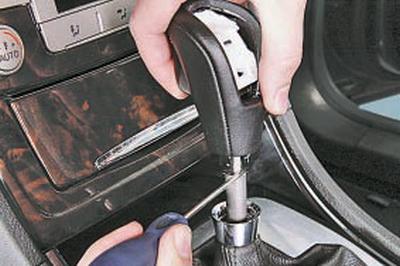

10. Отожмите отвёрткой фиксирующие лепестки рукоятки и снимите ее с рычага селектора.

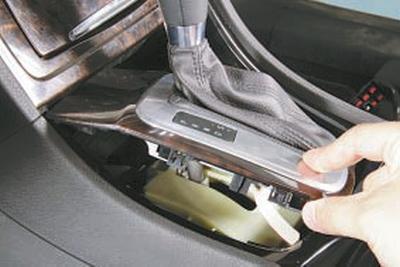

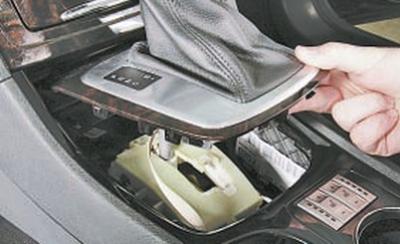

11. Снимите облицовку рычага селектора вместе с чехлом…

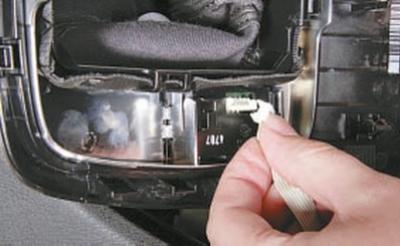

12….и, перевернув ее, отсоедините колодку «шины» от контактного разъема.




13. Подденьте отвёрткой край верхней декоративной накладки облицовки тоннеля пола…



14….и, преодолев сопротивление защелок, приподнимите ее заднюю часть.

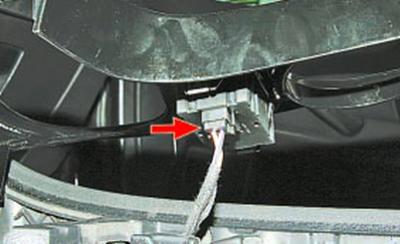

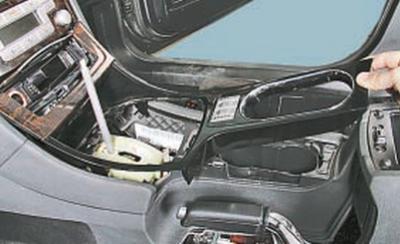

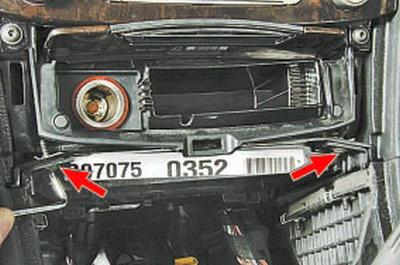

15. В этом положении накладки, нажав на фиксатор, отсоедините колодку жгута проводов от блока выключателей обогрева передних сидений, затем отожмите передние защелки верхней накладки облицовки тоннеля пола и снимите её.

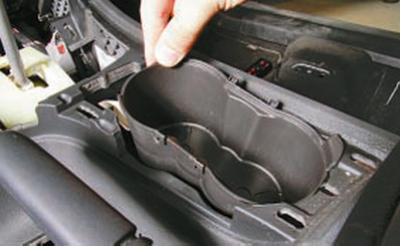

16. Снимите подстаканники.

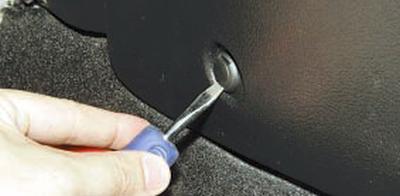

17. Подденьте отвёрткой пистон крепления левой накладки облицовки тоннеля поля и извлеките его из отверстия арматуры.

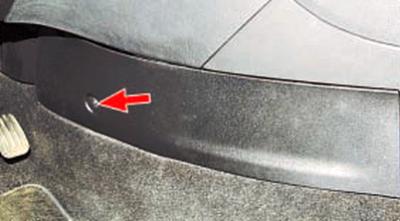

ПРИМЕЧАНИЕ: Так расположен пистон крепления левой накладки.




18. Сдвинув накладку вперед, чтобы вывести фиксаторы из зацепления, снимите ее.

Аналогично снимите правую накладку.



19. Выверните с двух сторон передние винты нижнего крепления облицовки тоннеля пола к панели приборов.



20. Выверните два винта верхнего крепления облицовки тоннеля пола к панели приборов.

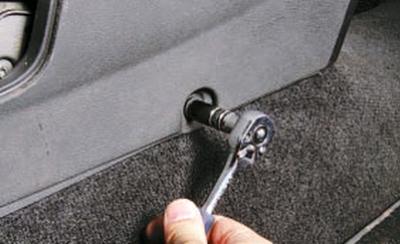

21. Выверните с двух сторон болты заднего крепления облицовки тоннеля пола.

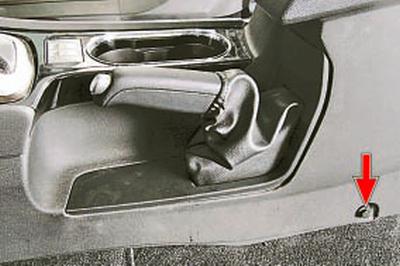

ПРИМЕЧАНИЕ: Так расположен болт заднего крепления облицовки тоннеля пола с левой стороны.

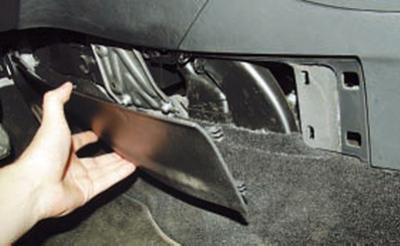

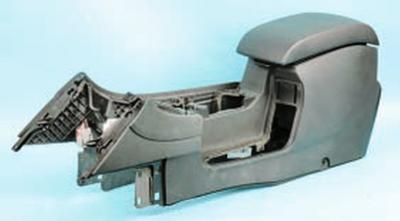

22. Подняв рычаг стояночного тормоза вверх, снимите облицовку тоннеля пола.



23. Установите облицовку тоннеля пола в порядке, обратном снятию.
