Для замены деталей стабилизатора поперечной устойчивости задней подвески со стойками с шаровыми шарнирами выполните следующие операции.
![](https://www.fordbook.ru/img/focus/11271.jpg)

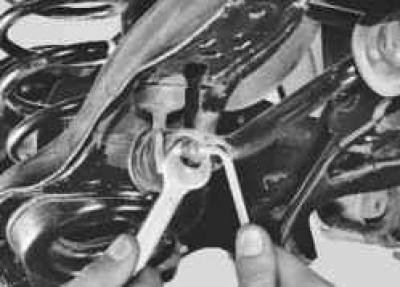

1. Ослабьте затяжку гайки крепления пальца шарового шарнира, удерживая палец от проворачивания.
![](https://www.fordbook.ru/img/focus/11272.jpg)

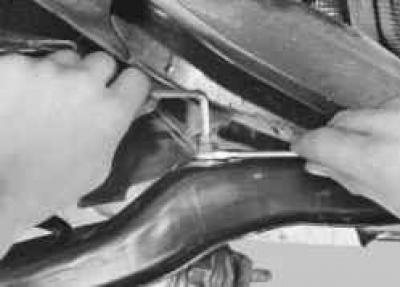

2. Отверните гайку крепления стойки к поперечине подвески, удерживая стойку от проворачивания.

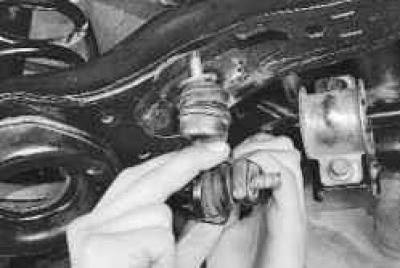

ПРИМЕЧАНИЕ: Если необходимо заменить только стойки стабилизатора, то окончательно отверните гайки крепления пальцев шарниров к штанге стабилизатора…
![](https://www.fordbook.ru/img/focus/11273.jpg)

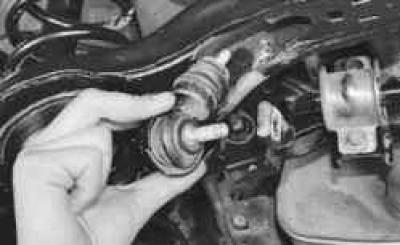

ПРИМЕЧАНИЕ: …отожмите штангу стабилизатора вниз…
![](https://www.fordbook.ru/img/focus/11274.jpg)
ПРИМЕЧАНИЕ: …и снимите стойки.
![](https://www.fordbook.ru/img/focus/11275.jpg)
3. Выверните по два болта крепления скоб стабилизатора…
![](https://www.fordbook.ru/img/focus/11276.jpg)
4. …и снимите штангу стабилизатора в сборе со стойками, подушками и скобами крепления.
5. Отверните гайки крепления стоек к штанге и снимите стойки.
![](https://www.fordbook.ru/img/focus/11277.jpg)

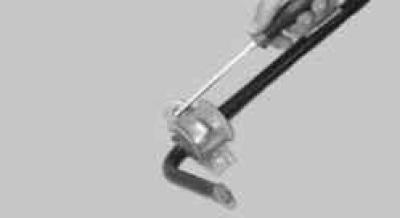

6. Подденьте отверткой…
![](https://www.fordbook.ru/img/focus/11278.jpg)

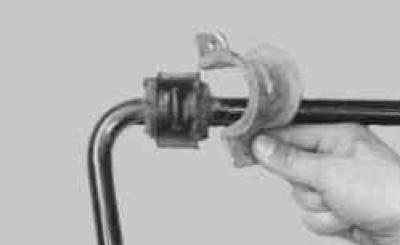

7. …и снимите скобу крепления штанги стабилизатора.
![](https://www.fordbook.ru/img/focus/11279.jpg)

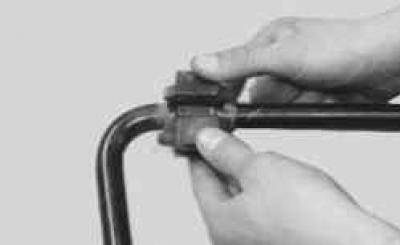

8. Разожмите резиновую подушку…
![](https://www.fordbook.ru/img/focus/11280.jpg)

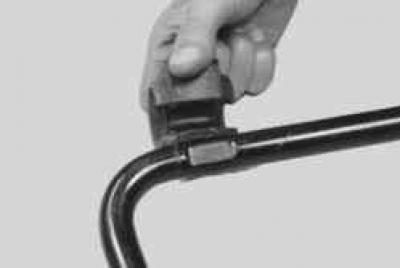

9. …и снимите ее со штанги стабилизатора.
![](https://www.fordbook.ru/img/focus/11281.jpg)

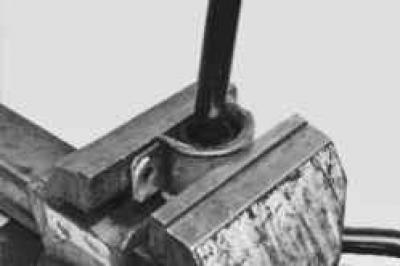

10. Установите новые подушки и напрессуйте скобы крепления стабилизатора.
11. Установите детали в порядке, обратном снятию.
Для замены деталей стабилизатора поперечной устойчивости задней подвески со стойками без шаровых шарниров выполните следующие операции.
1. Снимите пружины (см. «Замена пружины задней подвески»).
![](https://www.fordbook.ru/img/focus/11282.jpg)
Рис. 7.4. Крепление стабилизатора поперечной устойчивости задней подвески: 1 – гайка крепления стойки стабилизатора; 2 – резиновые втулки стойки стабилизатора; 3 – поперечина задней подвески; 4 – задний нижний рычаг задней подвески; 5 – регулировочная шайба; 6 – гайка регулировочного болта крепления заднего нижнего рычага; 7 – штанга стабилизатора поперечной устойчивости; 8 – болты крепления скобы стабилизатора; 9 – скоба крепления стабилизатора; 10 – стойка стабилизатора
2. Отверните гайку 1 (рис. 7.4) крепления стойки 10, удерживая ее от проворачивания.
3. Выверните по два болта 8 крепления скоб 9 стабилизатора и снимите штангу 7 стабилизатора поперечной устойчивости в сборе со сойками, подушками и скобами крепления.
4. Снимите со стойки резиновые втулки 2 и снимите стойку со штанги стабилизатора.
5. Снимите скобы 9 крепления стабилизатора и резиновые разрезные подушки со штанги 7 стабилизатора.
![](https://www.fordbook.ru/img/focus/11283.jpg)

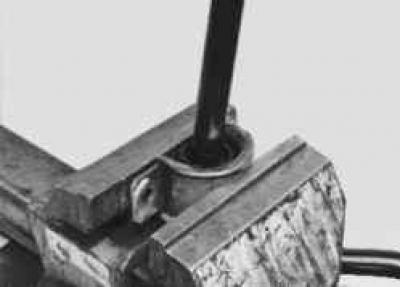

6. Установите новые подушки и напрессуйте скобы крепления стабилизатора.
![](https://www.fordbook.ru/img/focus/11284.jpg)

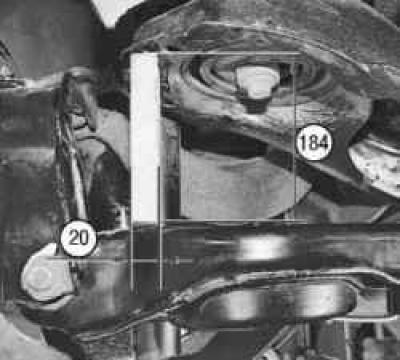

7. Установите проставку высотой 184 мм и шириной 20 мм между задним нижним рычагом задней подвески и верхней тарелкой пружины, поддомкратьте продольный рычаг, чтобы зажать проставку.
ПРИМЕЧАНИЕ: Данную операцию необходимо выполнить с обеих сторон автомобиля.
8. Установите детали в порядке, обратном снятию.
