Снятие

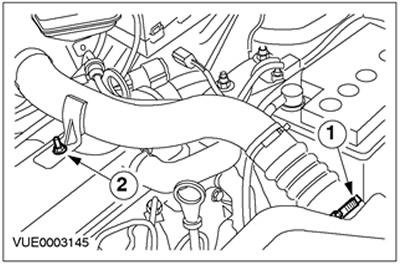

1. Отсоедините впускной трубопровод охладителя наддувочного воздуха.
- 1. Отпустите зажим.
- 2. Отверните гайку.
![](https://www.fordbook.ru/img/focus/4403.jpg)

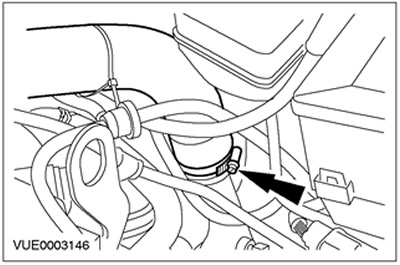

2. Снимите впускной трубопровод охладителя наддувочного воздуха.
![](https://www.fordbook.ru/img/focus/4404.jpg)

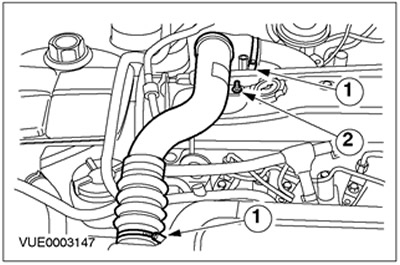

3. Снимите выпускной трубопровод охладителя наддувочного воздуха.
- 1. Отпустите зажимы.
- 2. Отверните гайку.
![](https://www.fordbook.ru/img/focus/4405.jpg)
4.

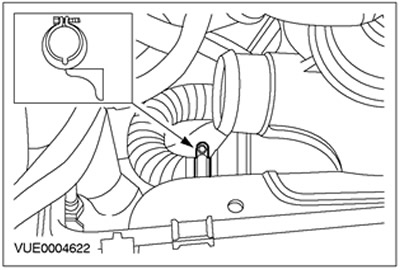

ПРИМЕЧАНИЕ: Отметьте положение зажима, чтобы при установке установить его точно в то же самое положение.
Снимите зажим трубопровода рециркуляции отработавших газов (EGR).
![](https://www.fordbook.ru/img/focus/4406.jpg)

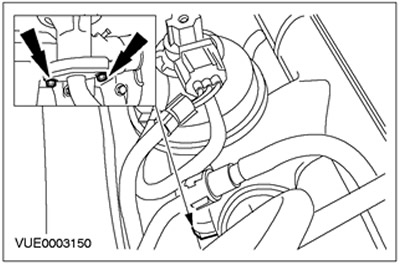

5. Отпустите болты трубопровода EGR.
![](https://www.fordbook.ru/img/focus/4407.jpg)
6. Слейте охлаждающую жидкость из системы охлаждения. За дополнительной информацией обратитесь к Разделу 303-03.

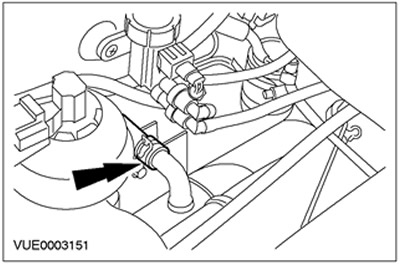

7. Отсоедините верхний шланг охлаждающей жидкости охладителя EGR.
![](https://www.fordbook.ru/img/focus/4408.jpg)
8. Поднимите и подоприте автомобиль. За дополнительной информацией обратитесь к Разделу 100-02.
9. Снимите защиту двигателя.
![](https://www.fordbook.ru/img/focus/4409.jpg)
10. Отсоедините нижний шланг охлаждающей жидкости охладителя EGR (каталитический нейтрализатор условно не показан).
![](https://www.fordbook.ru/img/focus/4410.jpg)

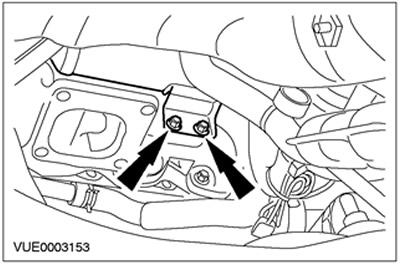

11. Выверните болты охладителя EGR (каталитический нейтрализатор условно не показан).
![](https://www.fordbook.ru/img/focus/4411.jpg)
12. Опустите автомобиль.

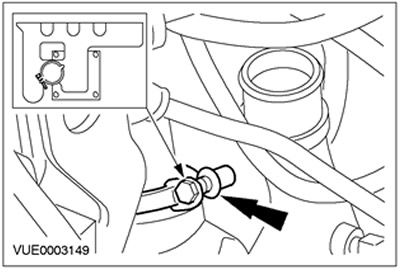

13.
ПРИМЕЧАНИЕ: Отметьте положение зажима, чтобы при установке установить его точно в то же самое положение. Петля зажима должна быть закрыта трубопроводом EGR, если смотреть на него со стороны верхней части двигателя. Это необходимо для того, чтобы дать доступ к гайкам каталитического нейтрализатора.
Снимите зажим охладителя EGR и отбракуйте его за дальнейшей ненадобностью.
![](https://www.fordbook.ru/img/focus/4412.jpg)
14. Снимите охладитель EGR.
![](https://www.fordbook.ru/img/focus/4413.jpg)
15. Снимите прокладку охладителя EGR и отбракуйте ее за дальнейшей ненадобностью.
Установка
1.
ПРИМЕЧАНИЕ: Установите новый зажим охладителя EGR и прокладку охладителя EGR.
ПРИМЕЧАНИЕ: Не затягивайте болты на этом этапе.
Установите болты охладителя EGR (вручную затяните и затем отпустите на 1.5 оборота).
![](https://www.fordbook.ru/img/focus/4414.jpg)
2.
ПРЕДОСТЕРЕЖЕНИЕ: Чтобы обеспечить равномерность поджатия прокладки трубопровода EGR при установке зажима трубопровода, перемещение трубопровода не должно быть ограничено болтами трубопровода.
ПРИМЕЧАНИЕ: Обеспечьте установку зажима в то же самое положение, в котором он находился до снятия.

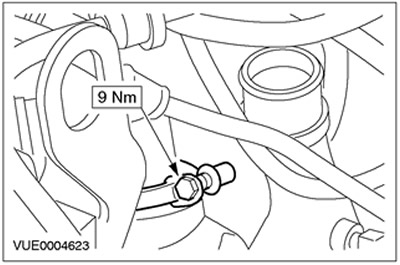

Установите новый зажим охладителя EGR.
![](https://www.fordbook.ru/img/focus/4415.jpg)

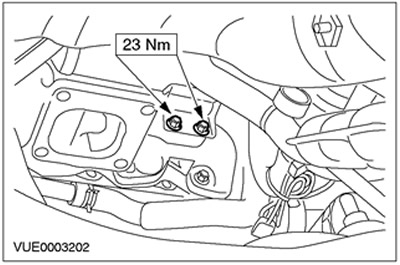

3. Затяните болты охладителя EGR.
![](https://www.fordbook.ru/img/focus/4416.jpg)

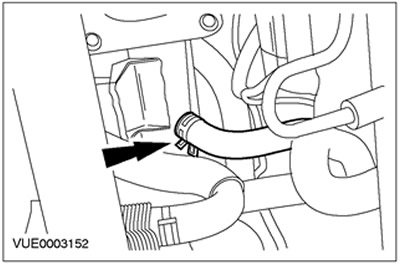

4. Установите нижний шланг охлаждающей жидкости охладителя EGR.
![](https://www.fordbook.ru/img/focus/4417.jpg)

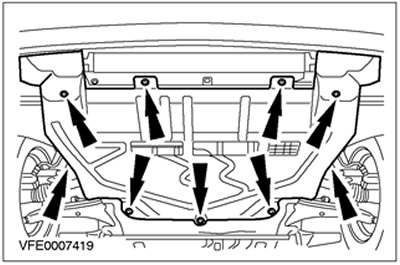

5. Установите защиту двигателя.
![](https://www.fordbook.ru/img/focus/4418.jpg)
6. Установите верхний шланг охлаждающей жидкости охладителя EGR.
![](https://www.fordbook.ru/img/focus/4419.jpg)
7.
ПРЕДОСТЕРЕЖЕНИЕ: Не перезатягивайте зажим.
Установите зажим трубопровода EGR.
![](https://www.fordbook.ru/img/focus/4420.jpg)

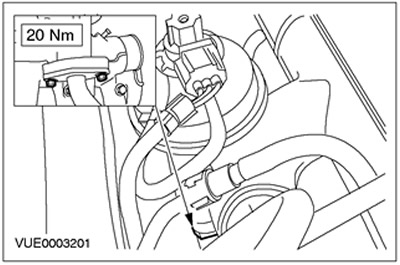

8. Затяните болты трубопровода EGR.
![](https://www.fordbook.ru/img/focus/4421.jpg)
9.
ПРЕДОСТЕРЕЖЕНИЕ: Удостоверьтесь в том, что внутренняя часть конца выпускного трубопровода охладителя наддувочного воздуха чистая и не имеет следов масла, т.к. это уменьшает сцепление при подсоединении трубопровода к охладителю наддувочного воздуха. Неследование этому указанию в результате может привести к повреждению двигателя.

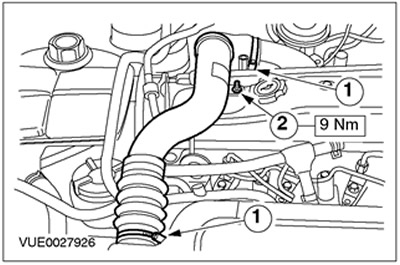

Установите выпускной трубопровод охладителя наддувочного воздуха.
- 1. Затяните зажимы.
- 2. Затяните гайку.
![](https://www.fordbook.ru/img/focus/4422.jpg)

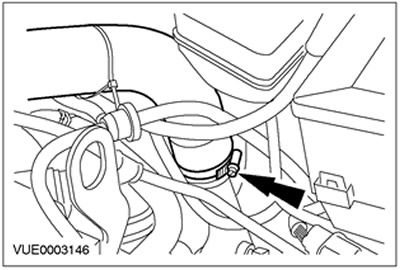

10. Установите впускной трубопровод охладителя наддувочного воздуха.
![](https://www.fordbook.ru/img/focus/4423.jpg)
11.
ПРЕДОСТЕРЕЖЕНИЕ: Удостоверьтесь в том, что внутренняя часть конца впускного трубопровода охладителя наддувочного воздуха чистая и не имеет следов масла, т.к. это уменьшает сцепление при подсоединении трубопровода к охладителю наддувочного воздуха. Неследование этому указанию в результате может привести к повреждению двигателя.

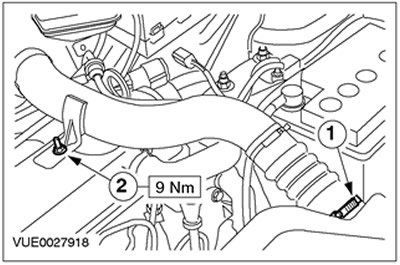

Подсоедините впускной трубопровод к охладителю наддувочного воздуха.
- 1. Затяните зажим.
- 2. Затяните гайку.
![](https://www.fordbook.ru/img/focus/4424.jpg)
12. Залейте охлаждающую жидкость в систему охлаждения. За дополнительной информацией обратитесь к Разделу 303-03.
