Специальный инструмент
![]() | Приспособление для снятия/ установки хомутов 303-397 (24-003) |
Снятие
1. Отсоедините провод массы от аккумулятора. За дополнительной информацией обратитесь к Разделу 414-01.
2. Слейте охлаждающую жидкость из системы охлаждения. За дополнительной информацией обратитесь к Разделу 303-03.

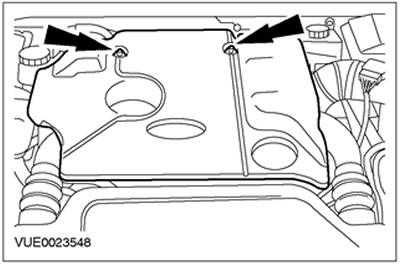

3. Снимите верхнюю крышку двигателя.
![](https://www.fordbook.ru/img/focus/4425.jpg)

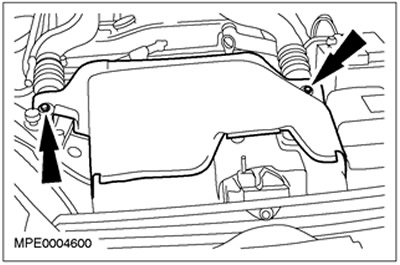

4. Снимите воздушный дефлектор.
![](https://www.fordbook.ru/img/focus/4426.jpg)

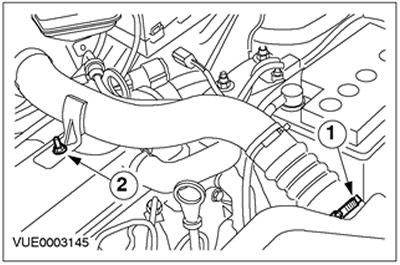

5. Отсоедините впускной трубопровод охладителя наддувочного воздуха от охладителя наддувочного воздуха.
- 1. Отпустите зажим.
- 2. Отверните гайку.
![](https://www.fordbook.ru/img/focus/4427.jpg)
6. Снимите впускной трубопровод охладителя наддувочного воздуха.
- Отпустите зажим и отсоедините впускной трубопровод охладителя наддувочного воздуха от турбокомпрессора.
![](https://www.fordbook.ru/img/focus/4428.jpg)

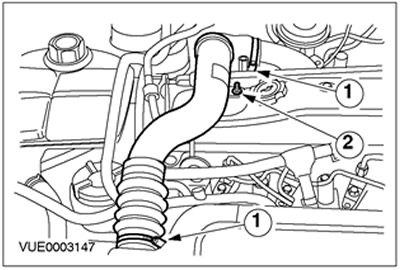

7. Снимите выпускной трубопровод охладителя наддувочного воздуха.
- 1. Отпустите зажимы.
- 2. Отверните гайку.
![](https://www.fordbook.ru/img/focus/4429.jpg)
8.

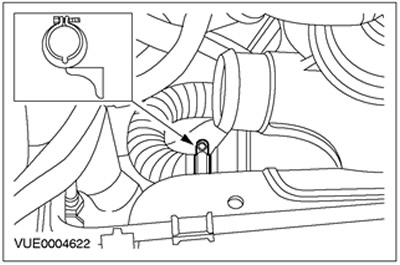

ПРИМЕЧАНИЕ: Отметьте положение зажима крепления трубопровода EGR к охладителю EGR и обеспечьте его установку точно в то же положение.
Снимите зажим крепления трубопровода EGR к охладителю EGR
- Отбракуйте зажим крепления трубопровода EGR к охладителю EGR за его дальнейшей ненадобностью.
![](https://www.fordbook.ru/img/focus/4430.jpg)

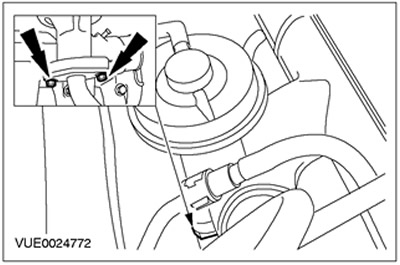

9. Выверните болты крепления трубопровода EGR и снимите трубопровод EGR.
![](https://www.fordbook.ru/img/focus/4431.jpg)

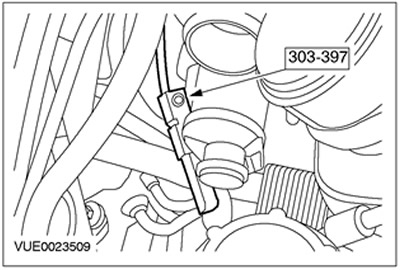

10. Используя специальный инструмент, отсоедините шланг охлаждающей жидкости охладителя EGR.
![](https://www.fordbook.ru/img/focus/4432.jpg)

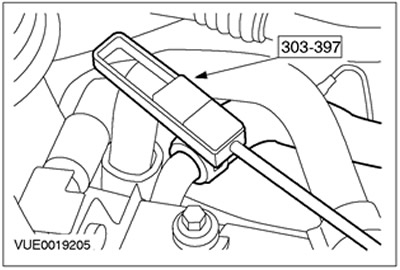

11. Используя специальный инструмент, отсоедините шланг охлаждающей жидкости охладителя EGR.
![](https://www.fordbook.ru/img/focus/4433.jpg)

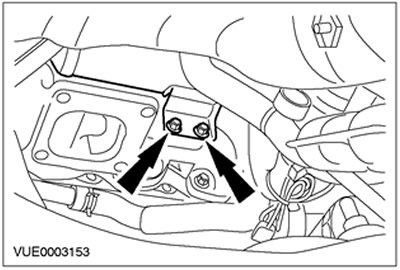

12. Снимите болты крепления охладителя EGR к блоку цилиндров (для наглядности каталитический нейтрализатор показан снятым, а автомобиль приподнятым).
![](https://www.fordbook.ru/img/focus/4434.jpg)
13. Выверните болты крепления охладителя EGR к выпускному коллектору и снимите охладитель EGR.
- Отбракуйте прокладку между охладителем EGR и выпускным коллектором за ее дальнейшей ненадобностью.
![](https://www.fordbook.ru/img/focus/4435.jpg)
Установка
1.
ПРЕДОСТЕРЕЖЕНИЕ: Не затягивайте болты крепления охладителя EGR к выпускному коллектору на этой стадии.
ПРИМЕЧАНИЕ: Установите новую прокладку между охладителем EGR и выпускным коллектором.

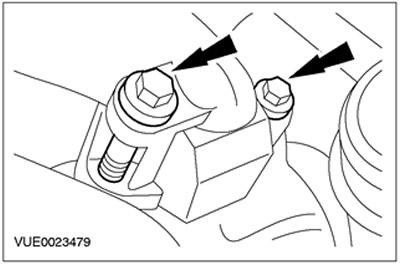

Установите болты крепления охладителя EGR к выпускному коллектору (затяните рукой и затем отпустите на 1.5 оборота).
![](https://www.fordbook.ru/img/focus/4436.jpg)
2.
ПРЕДОСТЕРЕЖЕНИЕ: Не затягивайте болты крепления охладителя EGR к блоку цилиндров на этой стадии.
Установите болты крепления охладителя EGR к блоку цилиндров (затяните рукой и затем отпустите на 1.5 оборота), (для наглядности каталитический нейтрализатор показан снятым, а автомобиль показан приподнятым).
![](https://www.fordbook.ru/img/focus/4437.jpg)
3. Используя специальный инструмент, подсоедините шланг охлаждающей жидкости охладителя EGR.
![](https://www.fordbook.ru/img/focus/4438.jpg)
4. Используя специальный инструмент, подсоедините шланг охлаждающей жидкости охладителя EGR.
![](https://www.fordbook.ru/img/focus/4439.jpg)
5.
ПРЕДОСТЕРЕЖЕНИЕ: Не затягивайте болты крепления трубопровода EGR на этой стадии.
Установите болты крепления трубопровода EGR (затяните рукой и затем отпустите на 1.5 оборота).
![](https://www.fordbook.ru/img/focus/4440.jpg)
6.
ПРЕДОСТЕРЕЖЕНИЕ: Не перезатягивайте зажим.
ПРИМЕЧАНИЕ: Установите новый зажим крепления трубопровода EGR к охладителю EGR.
ПРИМЕЧАНИЕ: Зажим крепления трубопровода EGR к охладителю EGR следует установить точно в то же положение, из которого он был снят.
Установите зажим крепления трубопровода EGR к охладителю EGR.
![](https://www.fordbook.ru/img/focus/4441.jpg)

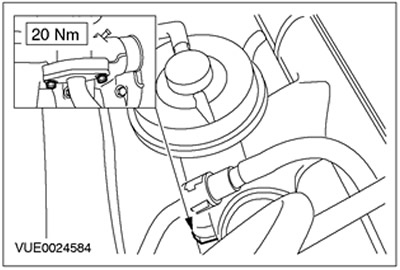

7. Затяните болты трубопровода EGR.
![](https://www.fordbook.ru/img/focus/4442.jpg)

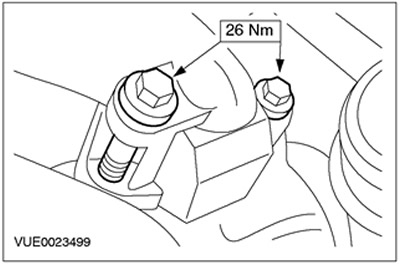

8. Затяните болты крепления крепления охладителя EGR к выпускному коллектору.
![](https://www.fordbook.ru/img/focus/4443.jpg)
9. Затяните болты крепления охладителя EGR к блоку цилиндров (для наглядности каталитический нейтрализатор показан снятым, а автомобиль показан приподнятым).
![](https://www.fordbook.ru/img/focus/4444.jpg)
10. Установите выпускной трубопровод охладителя наддувочного воздуха.
- 1. Затяните зажимы.
- 2. Наверните гайку.
![](https://www.fordbook.ru/img/focus/4445.jpg)

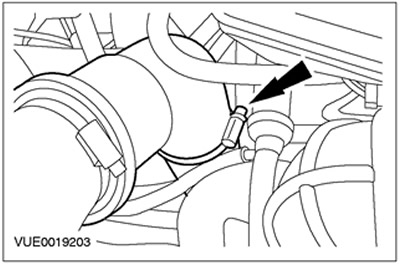

11. Подсоедините впускной трубопровод охладителя наддувочного воздуха к турбокомпрессору.
![](https://www.fordbook.ru/img/focus/4446.jpg)
12. Установите впускной трубопровод охладителя наддувочного воздуха.
- 1. Затяните зажим.
- 2. Установите гайку.
![](https://www.fordbook.ru/img/focus/4447.jpg)
13. Установите воздушный дефлектор.
![](https://www.fordbook.ru/img/focus/4448.jpg)
14. Установите верхнюю крышку двигателя.
![](https://www.fordbook.ru/img/focus/4449.jpg)
15. Подсоедините провод массы аккумулятора. За дополнительной информацией обратитесь к Разделу 414-01.
16. Долейте рабочую жидкость в систему охлаждения. За дополнительной информацией обратитесь к Разделу 303-03.
