Снятие

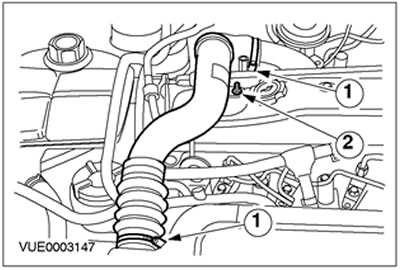

1. Снимите выпускной трубопровод охладителя наддувочного воздуха.
- 1. Отпустите зажимы.
- 2. Отверните гайку.
![](https://www.fordbook.ru/img/focus/4396.jpg)
2.
ПРИМЕЧАНИЕ: Отметьте положение зажима, чтобы при установке установить его точно в то же самое положение.

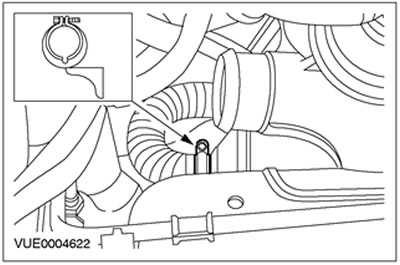

Снимите зажим трубопровода рециркуляции отработавших газов (EGR).
![](https://www.fordbook.ru/img/focus/4397.jpg)
3. Снимите трубопровод EGR. Выверните два болта.
![](https://www.fordbook.ru/img/focus/4398.jpg)
Установка
1.
ПРИМЕЧАНИЕ: Обеспечьте установку зажима в то же самое положение, в котором он находился до снятия.
ПРИМЕЧАНИЕ: Не затягивайте болты на этом этапе.

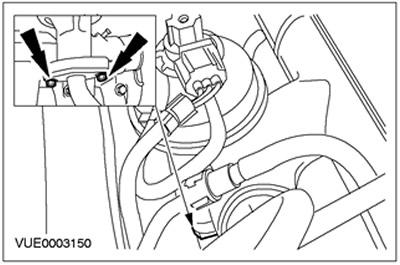

Установите болт трубопровода EGR (рукой затяните болты крепления трубопровода EGR к впускному коллектору).
![](https://www.fordbook.ru/img/focus/4399.jpg)
2.
ПРЕДОСТЕРЕЖЕНИЕ: Не перезатягивайте зажим.
Установите зажим трубопровода EGR.
![](https://www.fordbook.ru/img/focus/4400.jpg)

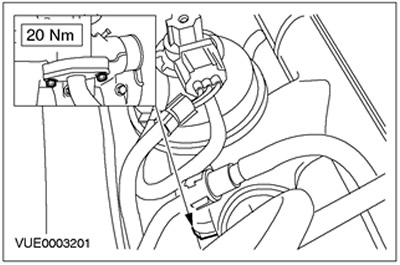

3. Затяните болты трубопровода EGR.
![](https://www.fordbook.ru/img/focus/4401.jpg)
4.
ПРЕДОСТЕРЕЖЕНИЕ: Удостоверьтесь в том, что внутренняя часть конца выпускного трубопровода охладителя наддувочного воздуха чистая и не имеет следов масла, т.к. это уменьшает сцепление при подсоединении трубопровода к охладителю наддувочного воздуха. Неследование этому указанию в результате может привести к повреждению двигателя.

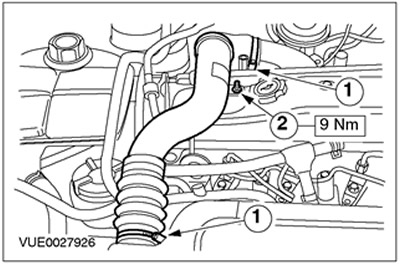

Установите выпускной трубопровод охладителя наддувочного воздуха.
- 1. Затяните зажимы.
- 2. Затяните гайку.
![](https://www.fordbook.ru/img/focus/4402.jpg)
