Специальный инструмент
![]() | Приспособление для снятия/ установки хомутов 303-397 (24-003) |
Общее оборудование:
- Верстак
- Фиксирующий хомут
Наименование | Спецификация |
Противозадирная смазка | SAM-1C9107-A |
Все автомобили
1.
ПРЕДУПРЕЖДЕНИЕ: Не курите и не ходите с зажженной сигаретой или открытым огнем любого типа при работе с элементами, имеющими отношение к топливу, или рядом с ними. В таких ситуациях всегда присутствуют высокогорючие смеси, которые могут воспламениться. Неследование этим указаниям в результате может привести к травматическим последствиям.
Установите коробку передач в блоке с ведущим мостом на двигатель.
2. Поднимите и подоприте автомобиль.За дополнительной информацией обратитесь к Разделу 100-02.
3.
ПРЕДУПРЕЖДЕНИЕ: Установите двигатель в сборе с коробкой передач в блоке с ведущим мостом на деревянные бруски. Неследование этому указанию может привести к травматическим последствиям.
ПРЕДОСТЕРЕЖЕНИЕ: Подоприте двигатель под фланец масляного картера.

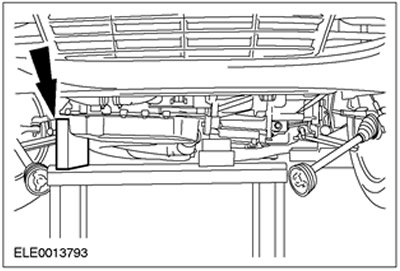

Используя подходящие фиксирующие хомуты, закрепите двигатель в сборе с коробкой передач в блоке с ведущим мостом на верстаке и расположите агрегат под автомобилем.
![](https://www.fordbook.ru/img/focus/2935.jpg)

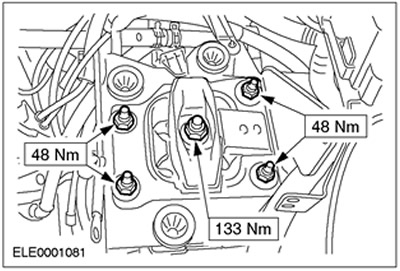

4. Установите заднюю опору двигателя.
![](https://www.fordbook.ru/img/focus/2936.jpg)
Автомобили, изготовленные вплоть до 04.2001 г.

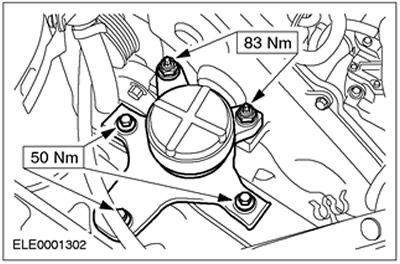

5. Установите переднюю опору двигателя.
![](https://www.fordbook.ru/img/focus/2937.jpg)

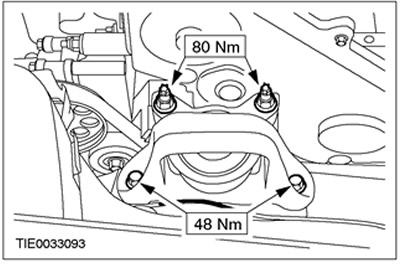

Автомобили, изготовленные начиная с 04.2001 г.
6. Установите переднюю опору двигателя.
![](https://www.fordbook.ru/img/focus/2938.jpg)
Все автомобили

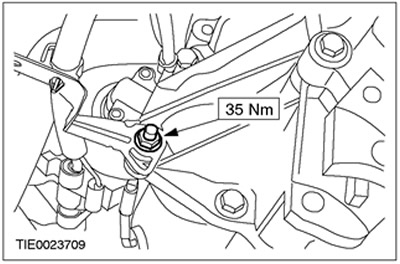

7. Подсоедините кронштейн жгута электропроводки стартера и кабель заземления двигателя к картеру коробки передач в блоке с ведущим мостом.
![](https://www.fordbook.ru/img/focus/2939.jpg)

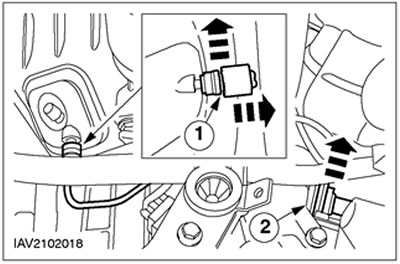

8. Подсоедините трубопровод высокого давления к рабочему цилиндру сцепления.
- 1.Установите зажим.
- 2.Подсоедините кронштейн с резиновыми уплотняющими кольцами.
![](https://www.fordbook.ru/img/focus/2940.jpg)
9.
ПРЕДОСТЕРЕЖЕНИЕ: Закрепите полуось, чтобы предотвратить повреждение шарниров равных угловых скоростей. Внутренний шарнир равных угловых скоростей не следует отклонять на угол, превышающий 18 градусов. Наружный шарнир - на угол, превышающий 45 градусов.
ПРЕДОСТЕРЕЖЕНИЕ: Удостоверьтесь в том, что уплотнение полуоси не повреждено.

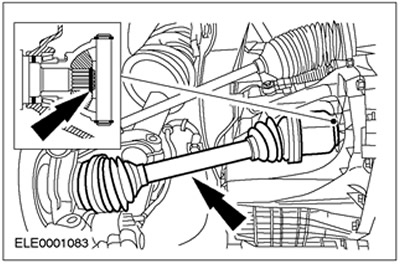

Подсоедините левую полуось к коробке передач в блоке с ведущим мостом.
![](https://www.fordbook.ru/img/focus/2941.jpg)
10.
ПРЕДОСТЕРЕЖЕНИЕ: Закрепите полуось, чтобы предотвратить повреждение шарниров равных угловых скоростей. Внутренний шарнир равных угловых скоростей не следует отклонять на угол, превышающий 18 градусов. Наружный шарнир - на угол, превышающий 45 градусов.
ПРЕДОСТЕРЕЖЕНИЕ: Удостоверьтесь в том, что уплотнение полуоси не повреждено.
ПРИМЕЧАНИЕ: Установите новую крышку подшипника промежуточной опоры и контргайки.

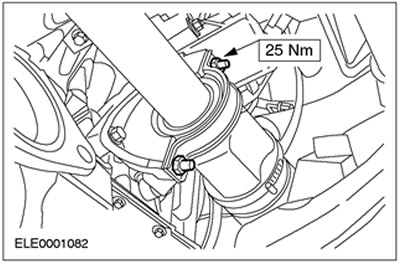

Подсоедините правую полуось к коробке передач в блоке с ведущим мостом, и установите крышку подшипника.
![](https://www.fordbook.ru/img/focus/2942.jpg)

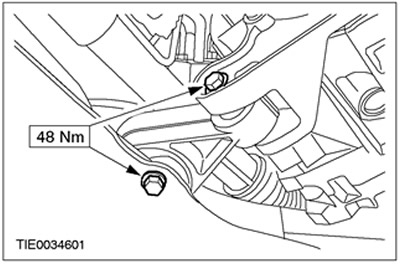

11. Установите опорную подушку двигателя.
![](https://www.fordbook.ru/img/focus/2943.jpg)
12.
ПРИМЕЧАНИЕ: Используйте новые гайки.

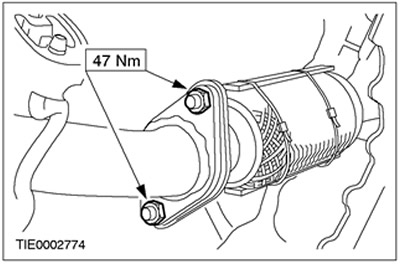

Подсоедините гибкую вставку к системе выпуска. Нанесите на шпильки противозадирную смазку.
![](https://www.fordbook.ru/img/focus/2944.jpg)

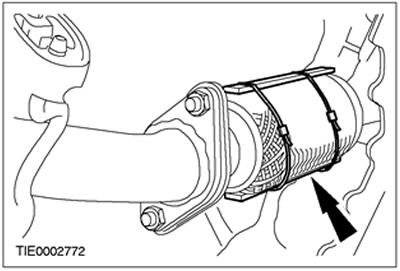

13. Снимите опорную шину с гибкой вставки.
![](https://www.fordbook.ru/img/focus/2945.jpg)

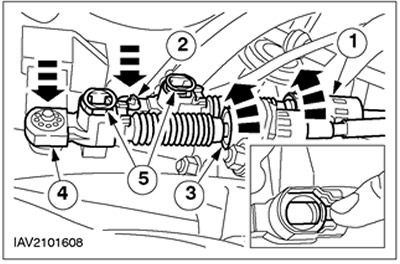

14. Подсоедините тросы переключения передач к коробке передач в блоке с ведущим мостом.
- 1.Отпустите опорную втулку, поворачивая ее в направлении против часовой стрелки, и установите трос выбора передач в кронштейн.
- 2.Подсоедините трос выбора передач к рычагу выбора.
- 3.Отпустите опорную втулку, поворачивая ее в направлении против часовой стрелки, и установите трос переключения передач.
- 4.Подсоедините трос переключения передач к рычагу переключения.
- 5.Установите регулировочный механизм, нажимая на соответствующие выступы.
![](https://www.fordbook.ru/img/focus/2946.jpg)

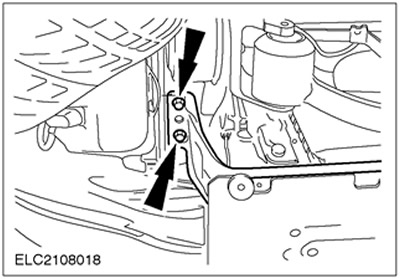

15. Установите опорный кронштейн радиатора и радиатор (показана левая сторона).
![](https://www.fordbook.ru/img/focus/2947.jpg)

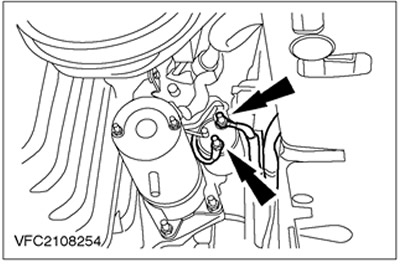

16. Состыкуйте штекерный разъем стартера и подсоедините провод электропитания.
![](https://www.fordbook.ru/img/focus/2948.jpg)
17.
ПРИМЕЧАНИЕ: Используйте новую гайку.

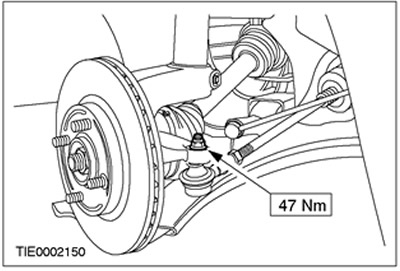

Подсоедините наконечник левой рулевой тяги.
![](https://www.fordbook.ru/img/focus/2949.jpg)
18.
ПРЕДОСТЕРЕЖЕНИЕ: Используя мягкую ткань, закройте уплотнение шарового шарнира.

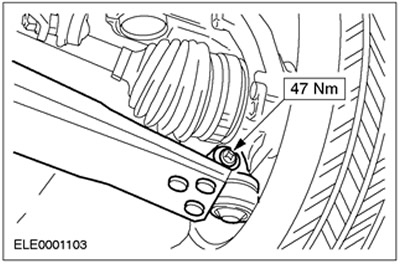

Подсоедините нижние рычаги к поворотным кулакам (показана левая сторона).
![](https://www.fordbook.ru/img/focus/2950.jpg)

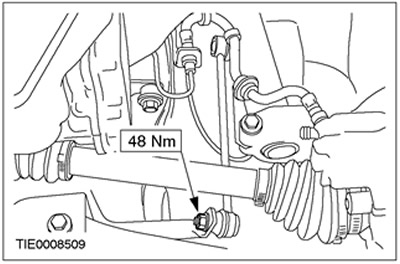

19. Подсоедините стабилизатор поперечной устойчивости автомобиля с левой стороны.
![](https://www.fordbook.ru/img/focus/2951.jpg)
20. Установите левое переднее колесо в сборе с шиной.За дополнительной информацией обратитесь к Разделу 204-04.

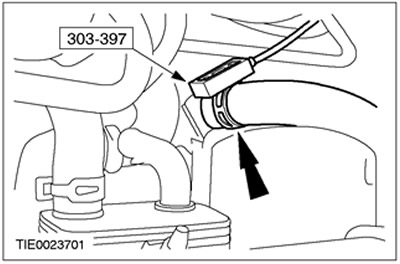

21. Используя специальный инструмент, подсоедините возвратный шланг к насосу усилителя рулевого управления.
![](https://www.fordbook.ru/img/focus/2952.jpg)

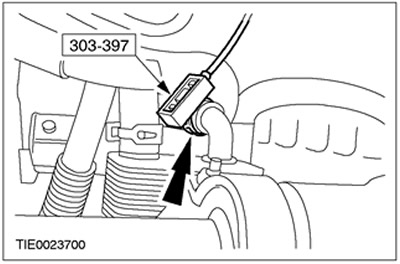

22. Используя специальный инструмент, подсоедините шланг охлаждающей жидкости к маслоохладителю.
![](https://www.fordbook.ru/img/focus/2953.jpg)
Автомобили с системой воздушного кондиционирования
23. Подсоедините компрессор системы воздушного кондиционирования (четыре болта).
![](https://www.fordbook.ru/img/focus/2954.jpg)

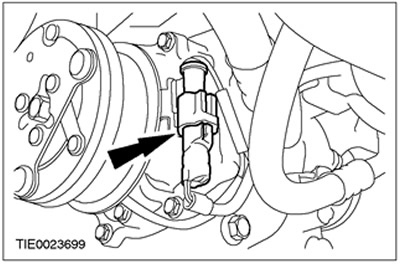

24. Состыкуйте штекерный разъем компрессора системы воздушного кондиционирования и подсоедините его к компрессору системы воздушного кондиционирования.
![](https://www.fordbook.ru/img/focus/2955.jpg)
Все автомобили
25. Состыкуйте штекерный разъем звукового сигнала и жгут электропроводки звукового сигнала.
![](https://www.fordbook.ru/img/focus/2956.jpg)
26. Наденьте ремень привода аксессуаров.За дополнительной информацией обратитесь к Разделу 303-05.
27. Опустите автомобиль.
Автомобили, оснащенные системой воздушного кондиционирования

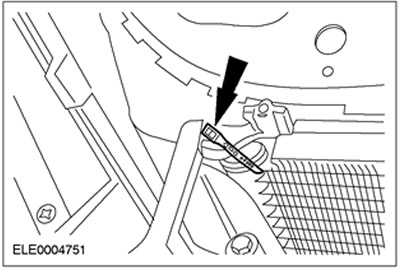

28. Отсоедините теплообменник системы воздушного кондиционирования.
![](https://www.fordbook.ru/img/focus/2957.jpg)
Все автомобили

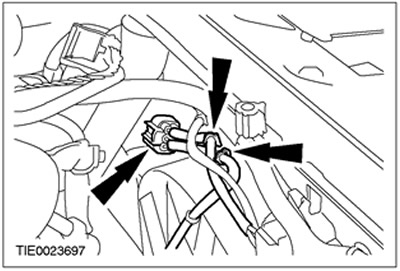

29. Состыкуйте штекерный разъем электровентилятора охлаждения и подсоедините жгут электропроводки вентилятора охлаждения к кожуху вентилятора охлаждения.
![](https://www.fordbook.ru/img/focus/2958.jpg)

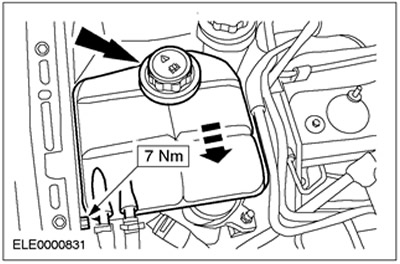

30. Установите расширительный бачок системы охлаждения.
![](https://www.fordbook.ru/img/focus/2959.jpg)

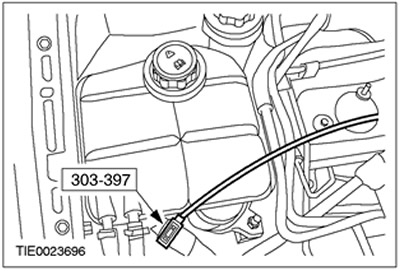

31. Используя специальный инструмент, подсоедините нижний шланг охлаждающей жидкости к расширительному бачку системы охлаждения.
![](https://www.fordbook.ru/img/focus/2960.jpg)
32. Состыкуйте быстродействующие муфты питающего и возвратного топливопроводов.За дополнительной информацией обратитесь к Разделу 310-00.
33. Подсоедините питающий и возвратный топливопроводы к соответствующему кронштейну.
![](https://www.fordbook.ru/img/focus/2961.jpg)

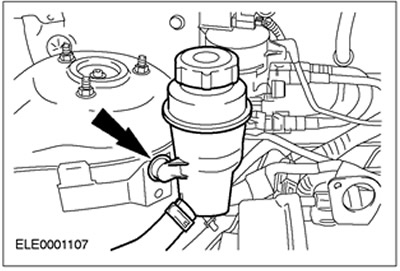

34. Закрепите бачок рабочей жидкости усилителя рулевого управления.
![](https://www.fordbook.ru/img/focus/2962.jpg)

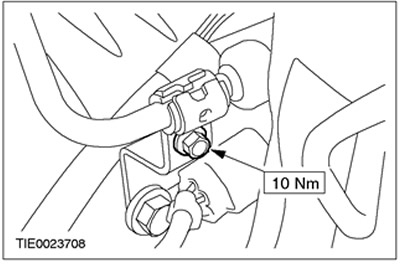

35. Подсоедините трубопровод высокого давления усилителя рулевого управления к кронштейну.
![](https://www.fordbook.ru/img/focus/2963.jpg)
36. Подсоедините кронштейн трубопровода высокого давления усилителя рулевого управления к проушине подъема.
![](https://www.fordbook.ru/img/focus/2964.jpg)
37. Подсоедините кронштейн трубопровода высокого давления усилителя рулевого управления к шпильке крышки ремня газораспределительного механизма.
![](https://www.fordbook.ru/img/focus/2965.jpg)

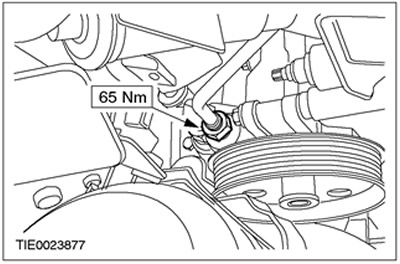

38. Подсоедините трубопровод высокого давления усилителя рулевого управления к насосу усилителя рулевого управления.
![](https://www.fordbook.ru/img/focus/2966.jpg)
Автомобили без системы впрыскивания топлива с общим коллектором

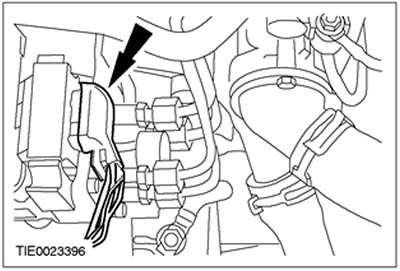

39. Рассоедините штекерный разъем топливного насоса высокого давления.
![](https://www.fordbook.ru/img/focus/2967.jpg)

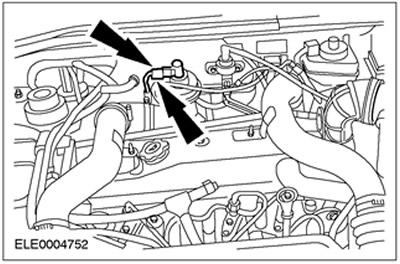

40. Подсоедините вакуумные шланги к клапану рециркуляции отработавших газов (EGR) и состыкуйте соответствующий штекерный разъем .
![](https://www.fordbook.ru/img/focus/2968.jpg)
Автомобили с охладителем EGR

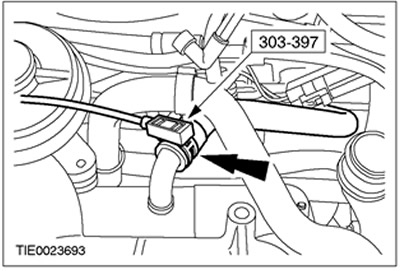

41. Используя специальный инструмент, подсоедините верхний шланг охлаждающей жидкости к охладителю EGR.
![](https://www.fordbook.ru/img/focus/2969.jpg)
Автомобили с системой впрыскивания топлива с общим коллектором

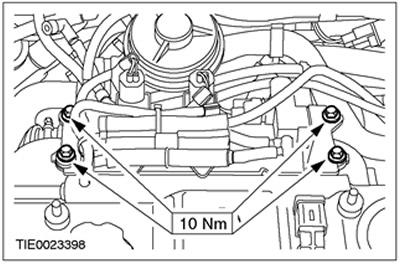

42. Подсоедините опорный кронштейн электронных вакуумных регулирующих клапанов к впускному коллектору.
![](https://www.fordbook.ru/img/focus/2970.jpg)

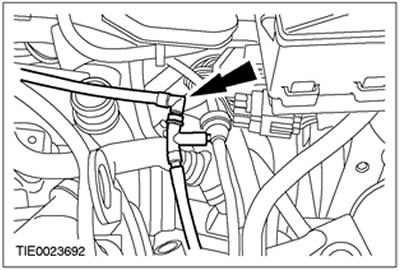

43. Подсоедините вакуумный шланг EGR.
![](https://www.fordbook.ru/img/focus/2971.jpg)

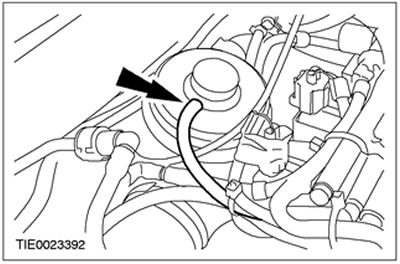

44. Подсоедините вакуумный шланг EGR к клапану EGR.
![](https://www.fordbook.ru/img/focus/2972.jpg)

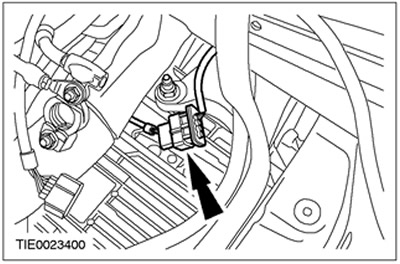

45. Состыкуйте штекерный разъем модуля управления форсунками.
![](https://www.fordbook.ru/img/focus/2973.jpg)
Все автомобили

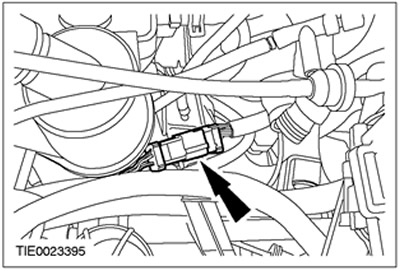

46. Подсоедините жгут электропроводки двигателя.
![](https://www.fordbook.ru/img/focus/2974.jpg)

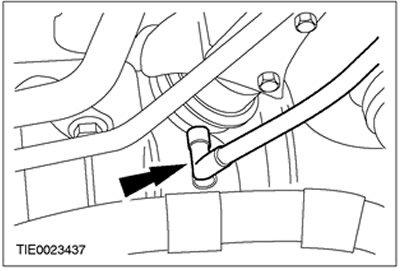

47. Подсоедините вакуумный шланг к вакуумному диафрагменному блоку.
![](https://www.fordbook.ru/img/focus/2975.jpg)

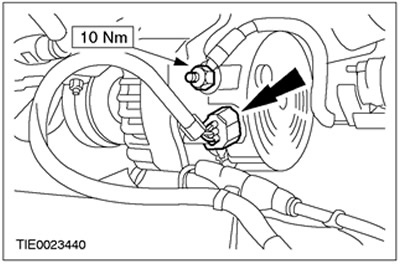

48. Состыкуйте штекерный разъем генератора и подсоедините провод электропитания генератора.
![](https://www.fordbook.ru/img/focus/2976.jpg)

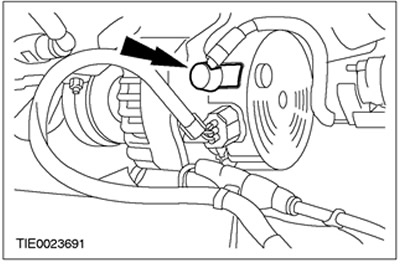

49. Установите крышку электрического разъема генератора.
![](https://www.fordbook.ru/img/focus/2977.jpg)

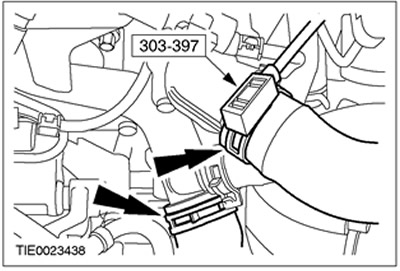

50. Используя специальный инструмент, подсоедините шланги системы охлаждения к корпусу термостата и к распределительному трубопроводу охлаждающей жидкости.
![](https://www.fordbook.ru/img/focus/2978.jpg)
Автомобили с системой впрыскивания топлива с общим коллектором

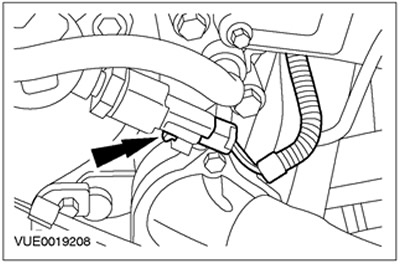

51. Состыкуйте штекерный разъем датчика высокого давления топлива.
![](https://www.fordbook.ru/img/focus/2979.jpg)
Все автомобили
52.
ПРИМЕЧАНИЕ: Используйте новую прокладку.

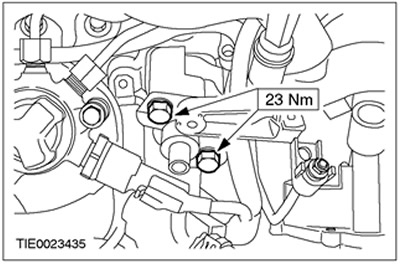

Установите корпус термостата.
![](https://www.fordbook.ru/img/focus/2980.jpg)

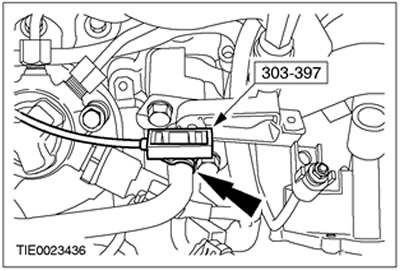

53. Используя специальный инструмент, подсоедините верхний шланг охлаждающей жидкости к корпусу термостата.
![](https://www.fordbook.ru/img/focus/2981.jpg)

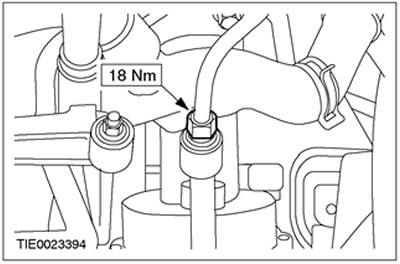

54. Подсоедините вакуумный трубопровод к вакуумному насосу вакуумного усилителя тормозов.
![](https://www.fordbook.ru/img/focus/2982.jpg)

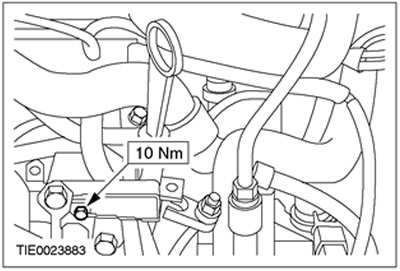

55. Подсоедините щуп указателя уровня масла.
![](https://www.fordbook.ru/img/focus/2983.jpg)

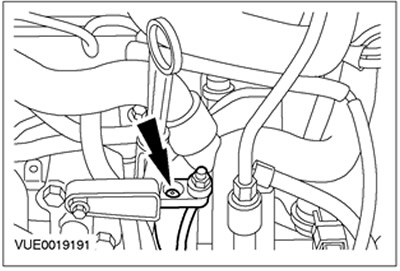

56. Подсоедините клеммную колодку провода свечей подогрева.
![](https://www.fordbook.ru/img/focus/2984.jpg)

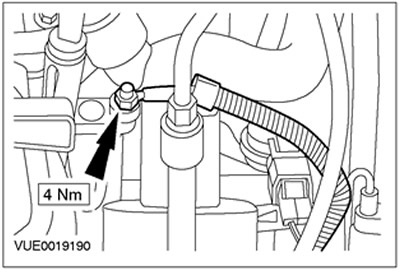

57. Подсоедините провод электропитания свечей подогрева к клеммной колодке провода свечей подогрева.
![](https://www.fordbook.ru/img/focus/2985.jpg)

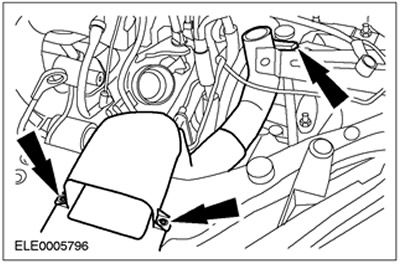

58. Установите трубопровод воздухозабора.
![](https://www.fordbook.ru/img/focus/2986.jpg)

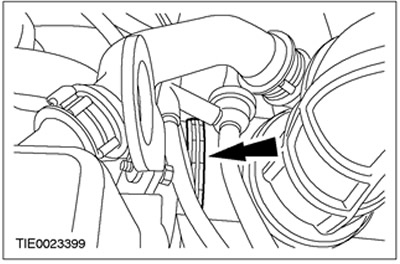

59. Установите выпускной трубопровод воздушного фильтра.
![](https://www.fordbook.ru/img/focus/2987.jpg)
60. Установите охладитель наддувочного воздуха.
![](https://www.fordbook.ru/img/focus/2988.jpg)

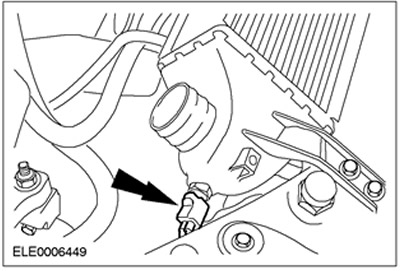

61. Состыкуйте штекерный разъем датчика температуры воздухозабора (IAT).
![](https://www.fordbook.ru/img/focus/2989.jpg)

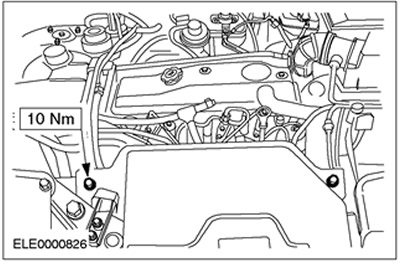

62. Установите воздуховод охладителя наддувочного воздуха.
![](https://www.fordbook.ru/img/focus/2990.jpg)

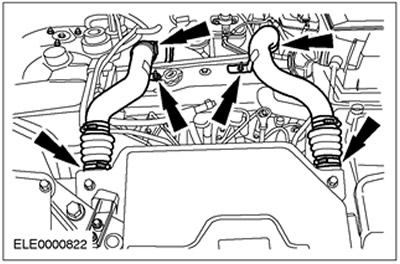

63. Установите впускной и выпускной трубопроводы охладителя наддувочного воздуха.
![](https://www.fordbook.ru/img/focus/2991.jpg)

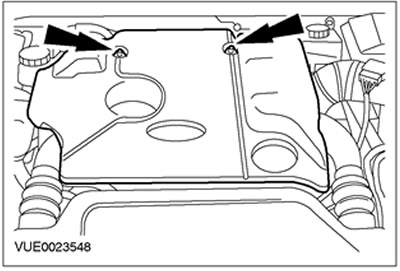

64. Установите верхнюю крышку двигателя.
![](https://www.fordbook.ru/img/focus/2992.jpg)

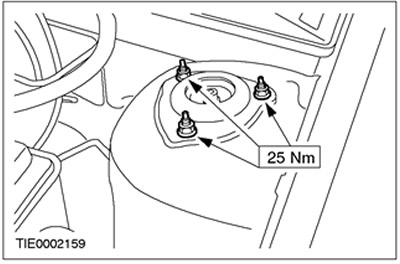

65. Затяните гайки верхней опоры стойки в сборе с пружиной (с обеих сторон).
![](https://www.fordbook.ru/img/focus/2993.jpg)
66. Установите воздушный фильтр. За дополнительной информацией обратитесь к Разделу 303-12.
67. Залейте охлаждающую жидкость в систему охлаждения и удалите из системы воздух. За дополнительной информацией обратитесь к Разделу 303-03.
68. Долейте рабочую жидкость в систему усилителя рулевого управления и удалите из системы воздух. За дополнительной информацией обратитесь к Разделу 211-00.
69. Отрегулируйте тросы переключения передач. За дополнительной информацией обратитесь к Разделу 308-00.
70. Установите полку аккумулятора и подсоедините аккумулятор. За дополнительной информацией обратитесь к Разделу 414-01.
