Специальный инструмент
![]() | Инструмент для выверки рычага переключения передач 307-350A (16-088A) |
![]() | Инструмент для выверки рычага переключения передач 308-436 (16-097) |
Все автомобили

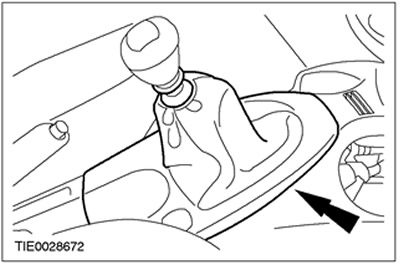

1.
ПРИМЕЧАНИЕ: Проверьте, находится ли рычаг переключения передач в нейтральном положении.
Отсоедините чехол рычага переключения передач и отделку от центральной консоли.
![](https://www.fordbook.ru/img/focus/5330.jpg)
Автомобили, изготовленные вплоть до 10.2001 г.
2. Поднимите автомобиль. За дополнительной информацией обратитесь к Разделу 100-02.

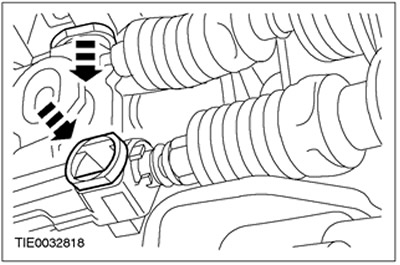

3. Отсоедините блокирующую вставку механизма регулировки тросов переключения/ выбора передач.
- Вставьте оранжевую вставку в регулировочный механизм.
![](https://www.fordbook.ru/img/focus/5331.jpg)
4. Опустите автомобиль.
5.
ПРИМЕЧАНИЕ: Специальный инструмент имеет желтый цвет.
Используя специальный инструмент, застопорьте рычаг переключения передач.
- 1. Вытяните блокиратор передачи заднего хода вверх.
- 2. Вставьте специальный инструмент.
![](https://www.fordbook.ru/img/focus/5332.jpg)

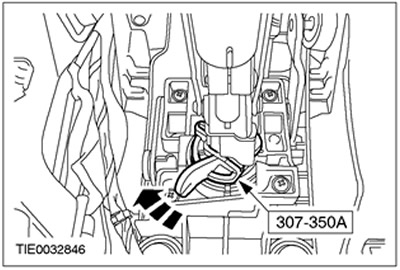

6. Поверните специальный инструмент приблизительно на 45 градусов по часовой стрелке, чтобы заблокировать механизм переключения.
![](https://www.fordbook.ru/img/focus/5333.jpg)
7. Поднимите автомобиль. За дополнительной информацией обратитесь к Разделу 100-02.
8.

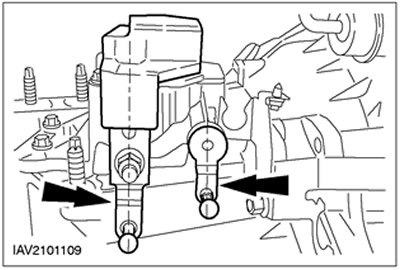

ПРИМЕЧАНИЕ: Рычаги переключения/ выбора передач находятся в нейтральном положении, когда они стоят вертикально.
Установите рычаг переключения/ выбора передач в нейтральное положение (тросы переключения передач не показаны).
![](https://www.fordbook.ru/img/focus/5334.jpg)

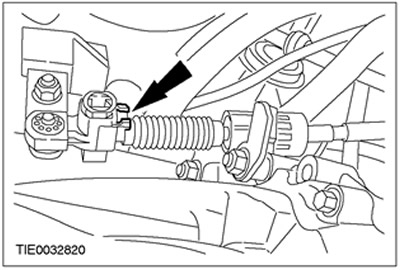

9.
ПРИМЕЧАНИЕ: Убедитесь в том, что оранжевая вставка возвращается в положение блокировки.
Отрегулируйте трос переключения передач. Нажмите на зажим регулировочного механизма.
![](https://www.fordbook.ru/img/focus/5335.jpg)
10.
ПРИМЕЧАНИЕ: Убедитесь в том, что оранжевая вставка возвращается в положение блокировки.

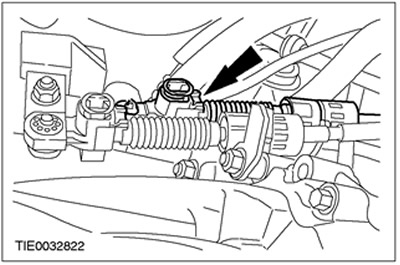

Отрегулируйте трос выбора передач. Нажмите на зажим регулировочного механизма.
![](https://www.fordbook.ru/img/focus/5336.jpg)
11. Опустите автомобиль.
12. Поверните специальный инструмент против часовой стрелки на 45 градусов, чтобы разблокировать механизм переключения.
![](https://www.fordbook.ru/img/focus/5337.jpg)
13. Снимите специальный инструмент.
![](https://www.fordbook.ru/img/focus/5338.jpg)
Автомобили, изготовленные начиная с 10.2001 г.
14. Поднимите автомобиль. За дополнительной информацией обратитесь к Разделу 100-02.
15.
ПРИМЕЧАНИЕ: Нажмите на блокирующие кнопки тросов переключения передач.

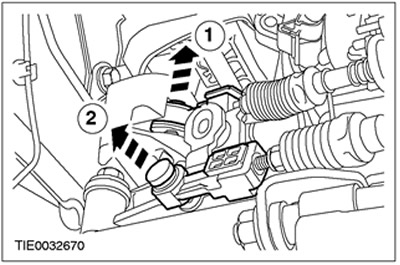

Отсоедините тросы переключения от коробки передач.
- 1. Отсоедините трос переключения передач от основания механизма переключения передач.
- 2. Отсоедините трос выбора передач от рычага выбора.
![](https://www.fordbook.ru/img/focus/5339.jpg)

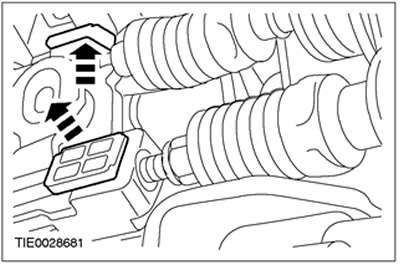

16. Отсоедините блокирующую вставку механизма регулировки троса переключения/ выбора передач.
![](https://www.fordbook.ru/img/focus/5340.jpg)
17. Опустите автомобиль.

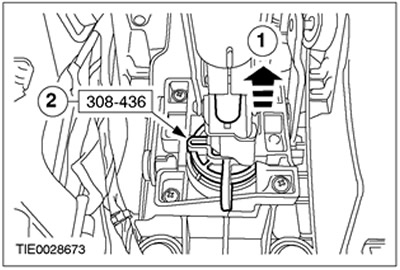

18.
ПРИМЕЧАНИЕ: Специальный инструмент имеет красный цвет.
Используя специальный инструмент, застопорьте рычаг переключения передач.
- 1. Вытяните блокиратор передачи заднего хода вверх.
- 2. Вставьте специальный инструмент.
![](https://www.fordbook.ru/img/focus/5341.jpg)
19. Поверните специальный инструмент приблизительно на 45 градусов по часовой стрелке, чтобы заблокировать механизм переключения.
![](https://www.fordbook.ru/img/focus/5342.jpg)
20. Поднимите автомобиль. За дополнительной информацией обратитесь к Разделу 100-02.

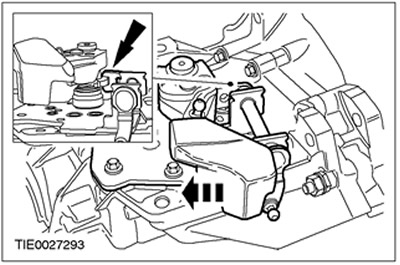

21.
ПРИМЕЧАНИЕ: Третья передача включается, когда угловой элемент встает параллельно к опорной плите, как показано на рисунке (тросы переключения передач не показаны).
Задействуйте третью передачу.
![](https://www.fordbook.ru/img/focus/5343.jpg)
22.

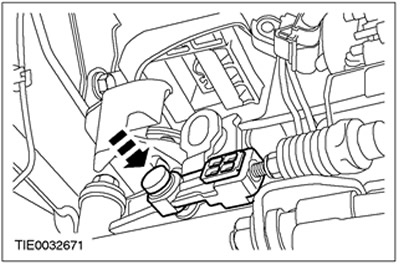

ПРИМЕЧАНИЕ: Трос выбора передач имеет черную маркировку.
Подсоедините трос выбора передач к рычагу выбора. Нажмите блокирующую кнопку.
![](https://www.fordbook.ru/img/focus/5344.jpg)

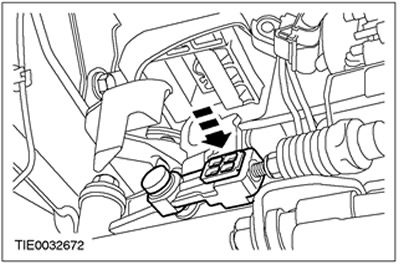

23.
ПРИМЕЧАНИЕ: Убедитесь в том, что оранжевая вставка возвращается в положение блокировки.
Отрегулируйте трос выбора передач. Нажмите на оранжевую вставку в регулировочном механизме.
![](https://www.fordbook.ru/img/focus/5345.jpg)

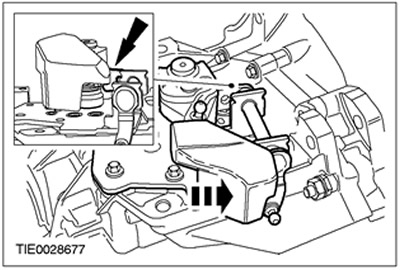

24. Переведите коробку передач в нейтральное положение.
![](https://www.fordbook.ru/img/focus/5346.jpg)
25.

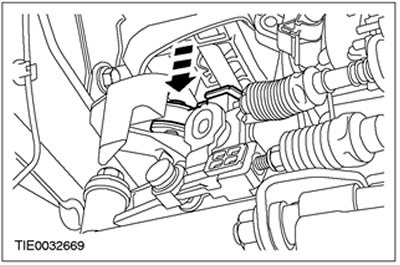

ПРИМЕЧАНИЕ: Трос переключения передач имеет белую маркировку.
Подсоедините трос переключения передач к основанию механизма переключения передач. Нажмите на блокирующую кнопку.
![](https://www.fordbook.ru/img/focus/5347.jpg)

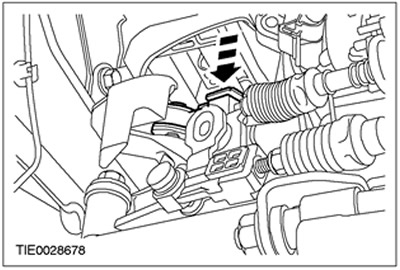

26.
ПРИМЕЧАНИЕ: Убедитесь в том, что оранжевая вставка возвращается в блокировочное положение.
Отрегулируйте трос переключения передач. Нажмите на оранжевую вставку в регулировочном механизме.
![](https://www.fordbook.ru/img/focus/5348.jpg)
27. Опустите автомобиль.
28. Поверните специальный инструмент против часовой стрелки на 45 градусов, чтобы разблокировать механизм переключения.
![](https://www.fordbook.ru/img/focus/5349.jpg)

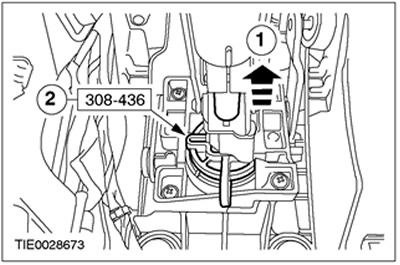

29. Снимите специальный инструмент.
- 1. Вытяните блокиратор передачи заднего хода вверх.
- 2. Отсоедините специальный инструмент.
![](https://www.fordbook.ru/img/focus/5350.jpg)
Все автомобили
30. Установите чехол рычага переключения передач и отделку на центральную консоль.
![](https://www.fordbook.ru/img/focus/5351.jpg)
