Регулировка троса переключения передач iB5

            0

Общее оборудование: Сверло диаметром 3 мм.

1. Переведите механизм переключения передач в нейтральное положение.

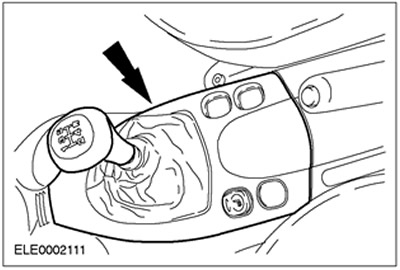

2. Освободите крышку рычага переключения передач.



3.
ПРИМЕЧАНИЕ: Правильно вставьте сверло.

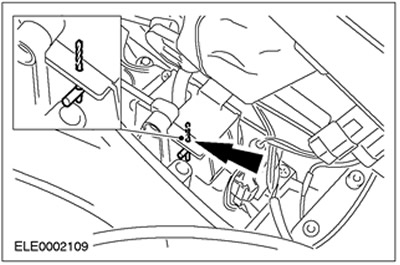

Вставьте сверло диаметром 3 мм.



4. Поднимите автомобиль. За дополнительной информацией обратитесь к Разделу 100-02.

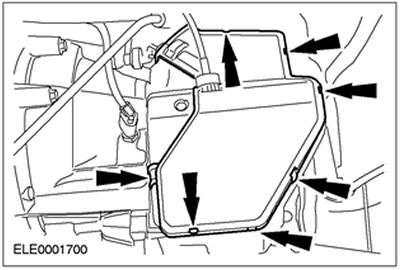

5. Откройте крышку тросов переключения и выбора передач.

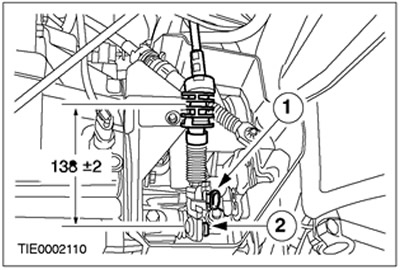

6. Отрегулируйте механизм переключения передач.
  • 1. Разблокируйте трос выбора передач (вожмите цветной вкладыш).
  • 2. Переместите рычаг выбора в центральное положение.

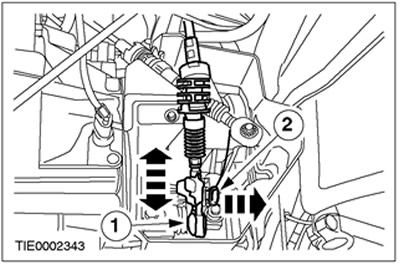

7. Отрегулируйте механизм переключения передач (продолжение).
  • 1. Задействуйте 3-ю или 4-ую передачу (переместите рычаг переключения передач в крайнее правое или левое положение).
  • 2. Заблокируйте трос выбора передач.



8. Закройте крышку тросов переключения и выбора передач.



9. Опустите автомобиль.

10. Извлеките сверло.

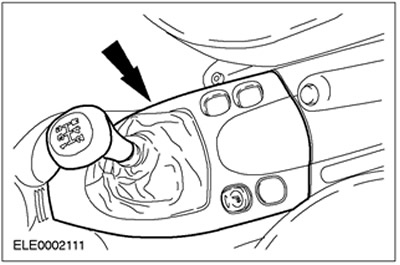

11. Зафиксируйте крышку рычага переключения передач.
