Распределитель зажигания Bosch
1 – коммутатор; 2 – ротор распределителя; 3 – крышка; 4 – пыльник; 5 – корпус; 6 – вакуумный регулятор; 7 – держатель крышки
Распределитель зажигания Lucas
1 – провод от датчика; 2 – датчик; 3 – магнит; 4 – управляющий ротор; 5 – статор; 6 – вал распределителя
Распределитель зажигания Bosch
1 – ротор; 2 – разъем; 3 – датчик импульсов; 4 – вал
Датчик импульсов распределителя Bosch
1 – статор; 2 – управляющий ротор
Датчик импульсов распределителя Lucas
1 – датчик; 2 – статор; 3 – управляющий ротор
Порядок подключения высоковольтных проводов
Метки установки угла опережения зажигания на двигателе CVH
Метки указаны стрелкой.
Снятие и установка
1. Снять провод массы с аккумулятора.
2. Отвинтить винты крепления крышки распределителя и снять ее вместе с высоковольтными проводами.
3. Снять с распределителя разъем проводов и вакуумную трубку управления опережением зажигания.
4. Отвинтить три болта крепления распределителя и снять его.
5. Снять ротор распределителя, потянув его наружу.
6. После снятия защитного пластмассового кожуха открывается доступ к датчику импульсов. Управляющий ротор (4) крепится к валу при помощи пружинного стопорного кольца (1) (2 – шайба, 3 – уплотнительное кольцо, 5 – кольцо с выступами, 6 – пазы на валу распределителя).
7. Для снятия вакуумного регулятора опережения зажигания снять опорную пластину, которая крепится тремя винтами, и стопорное кольцо тяги регулятора.
Внимание! В распределителе зажигания Lucas ни в коем случае не отвинчивать винт крепления постоянного магнита.
 |  |

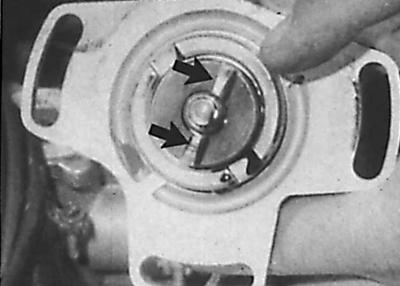

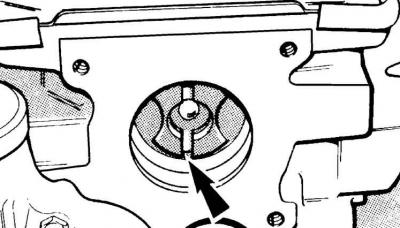

8. При установке распределителя совместить установочные выступы на приводном фланце распределителя (рисунок слева) с пазами на торце распределительного вала (рисунок справа), которые для установки вала распределителя только в одном положении выполнены со смещением.
9. Метки (указаны стрелками) на головке блока цилиндров и распределителе зажигания должны быть также совмещены.
10. После установки распределителя зажигания проверить и, при необходимости, отрегулировать момент зажигания. Регулировка момента зажигания производится поворотом распределителя вокруг своей оси при отпущенных болтах крепления распределителя.
