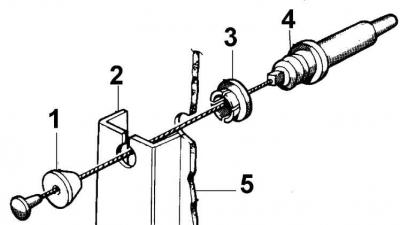

Крепление троса акселератора
1 – резиновый конус; 2 – педаль; 3 – втулка перегородки; 4 – оболочка троса; 5 – перегородка

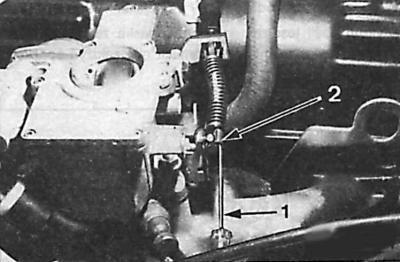

Снятие троса акселератора с карбюратора
1 – отвертка; 2 – стопорный зажим

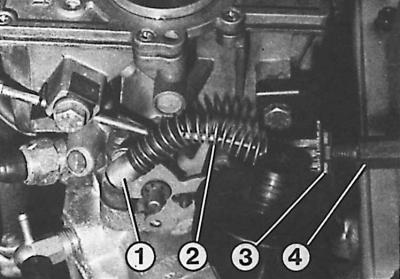

Крепление троса акселератора на карбюраторе
Трос и пружина не должны быть натянуты.
1 – наконечник троса; 2 – трос; 3 – кронштейн; 4 – оболочка троса
Снятие
1. Снять провод массы с аккумулятора.
2. Снять декоративную облицовку под приборной панелью.
3. Снять трос акселератора с педали, для чего отклонить педаль от пола и, ослабив трос, извлечь резиновый конус, а затем и сам трос из паза в педали.
4. Извлечь трос акселератора через перегородку в моторный отсек.
5. Снять воздушный фильтр.
6. Снять трос привода дроссельной заслонки, для чего сдвинуть пружинный фиксатор и снять наконечник троса с шаровой головки на рычаге привода дроссельной заслонки, а также приподнять отверткой удерживающие пружинные зажимы и извлечь трос из кронштейна.
7. Установка производится в последовательности, обратной снятию.
Регулировка
1. Нажать педаль акселератора до упора и удерживать ее в этом положении.
2. Отвинтить регулировочную гайку на тросе до положения максимального открытия заслонки.
