Топливный бак — снятие и установка

            0

Топливный бак





1 – топливный бак; 2 – пробка бака; 3 – заливной патрубок; 4 – указатель уровня топлива; 5 – держатель бака; 6 – защитный кожух; 7 – система вентиляции бака; 8 – топливные трубки; 9 – клапан улавливания топливных паров 10 – предохранительный клапан системы вентиляции бака; 11 – держатель вентиляционной трубы

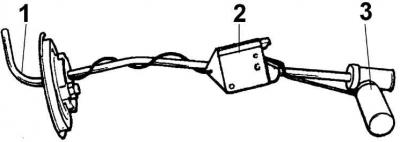

Датчик уровня топлива





1 – топливозаборная трубка; 2 – реостатный датчик; 3 – поплавок


Снимать топливный бак можно после полной выработки топлива или при наличии специального откачивающего насоса.

Снятие



1. Снять провод массы с аккумулятора.

2. При наличии в баке топлива откачать его специальным насосом.

3. Поднять заднюю часть автомобиля и зафиксировать на подставках.

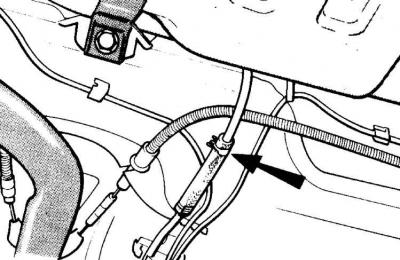

4. Снять с топливного бака подающий и возвратный топливопроводы (место снятия показано стрелкой).

5. Отключить провод от датчика уровня топлива.

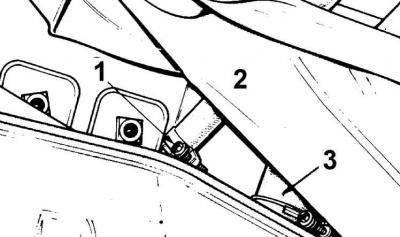

6. Отсоединить от топливного бака шланг вентиляции (1) и заливной шланг (3) (2 – нижний поперечный рычаг задней подвески).

7. Придерживая топливный бак, отвинтить гайки от держателя крепления бака.

8. Опустить топливный бак настолько, чтобы было возможно отсоединить топливные шланги от топливозаборной трубки бака и стяжных хомутов.

9. Снять датчик уровня топлива в сборе с топливозаборной трубкой, используя газовый ключ и вращая его против часовой стрелки (см. рис. Датчик уровня топлива).
