Установка двигателя

1. Смазать тонким слоем консистентной смазки шлицы первичного вала коробки передач и направляющую втулку выжимного подшипника.

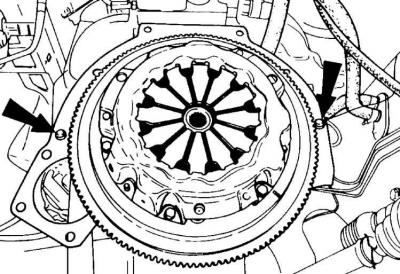

2. Установить прокладку на направляющие штифты (указаны стрелками) и закрепить ее при помощи смазки.

3. Соблюдая осторожность, опустить двигатель в моторный отсек, подвести его к коробке передач и вставить первичный вал коробки передач в двигатель. Если первичный вал не входит в двигатель, необходимо провернуть коленчатый вал до совмещения шлицов вала и диска сцепления.

4. Привинтить верхние болты крепления коробки передач к двигателю.

5. Привинтить болты крепления подвески двигателя.

6. Убрать домкрат из-под коробки передач и поднять автомобиль.

7. Привинтить нижние болты крепления коробки передач к двигателю.

8. Установить кожух сцепления.

9. Установить приемную выхлопную трубу.

10. Опустить автомобиль.

11. Установить стартер.

12. Подключить провод массы, соединяющий кузов с двигателем.

13. На двигателе с системой впрыска топлива подключить ранее промаркированные провода к пусковому клапану, регулятору разогрева, термовременному датчику, дополнительной воздушной заслонке и массу – к клапану дроссельной заслонки.


14. Подключить ранее промаркированные провода к генератору, вентилятору радиатора, стартеру, датчику температуры охлаждающей жидкости, давления масла, термодатчику включения вентилятора радиатора, выключателю фонарей заднего хода и электромагнитному клапану холостого хода.

15. Установить клиновой шкив коленчатого вала.

16. Установить кожух зубчатого ремня.

17. Установить генератор.

18. Установить шланг, соединяющий впускной коллектор с вакуумным усилителем тормозов.

19. Установить шланг вентиляции картера с головки блока цилиндров и впускного коллектора.

20. На двигателе с системой впрыска топлива установить воздушный шланг, соединяющий дозатор топлива и штуцер дроссельной заслонки.

21. Установить топливопровод на топливный насос.

22. На двигателе с системой впрыска топлива установить топливные трубки к регулятору разогрева, пусковому клапану и дозатору топлива.

23. Установить трос привода дроссельной заслонки карбюратора с пружинным фиксатором и кронштейном.

24. Установить шланг подачи охлаждающей жидкости к механизму автоматического управления воздушной заслонкой карбюратора и распределителю.

25. На двигателе с системой впрыска топлива установить шланги от водяного насоса и от тройника распределителя, идущие к масляному радиатору.

26. Установить термостат.

27. Установить на корпус термостата верхний шланг радиатора, отводную трубку и шланг отопителя.

28. Залить охлаждающую жидкость в двигатель.

29. На двигателе с системой впрыска топлива установить воздушный шланг, соединяющий дозатор топлива и штуцер дроссельной заслонки.


30. Установить воздушный фильтр и заборник подогретого воздуха.

31. Установить капот и подключить трубки омывателя ветрового стекла.

32. Подключить провод массы к аккумулятору.

33. Проверить уровень масла в двигателе.

34. Запустить двигатель и проверить герметичность установки шлангов.

35. Проверить начальную установку момента зажигания.

36. Проверить параметры холостого хода двигателя.

37. Проверить уровень охлаждающей жидкости.
