Кормилна колона
1 – напречна става; 2 – кормилен вал; 3 – горен лагер; 4 – задържащ пръстен; 5 – срязващ болт; 6 – тяло; 7– горна опора на кормилната колона; 8 – долна опора на кормилната колона

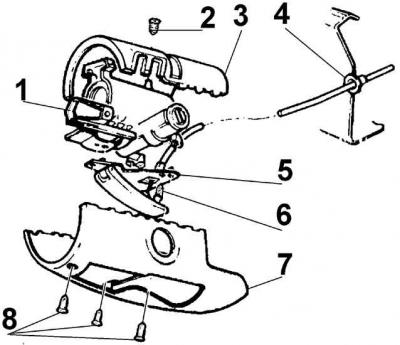

Горна част на кормилната колона
1 – заключване на кормилната колона; 2 – самонарезен винт; 3 – горен облицовъчен корпус; 4 – задвижващ кабел за отваряне на ключалката на капака; 5 – лост за заключване на капака; 6 – винт; 7 – долен облицовъчен корпус; 8 – самонарезен винт
Премахване
1. Отстранете заземяващия проводник от батерията.
2. Нагласете колелата да карат направо.

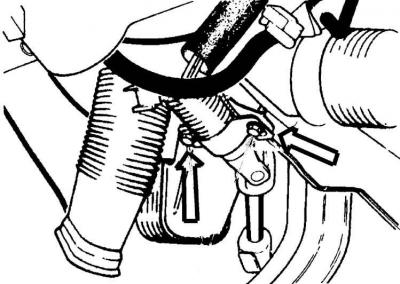

3. В двигателното отделение развийте съединителния болт, свързващ кормилния вал със задвижващото зъбно колело.
4. Свалете волана.
5. Развийте винтовете и свалете горния и долния корпус.
6. Ако има такъв, отстранете долния звукопоглъщащ панел от арматурното табло.
7. Развийте болта, закрепващ лоста за отваряне на капака, и преместете лоста настрани.
8. Развийте многофункционалните превключватели от кормилната колона.
9. Отстранете електрическия конектор от ключа за запалване.
10. Отстранете горната скоба за закрепване на кормилната колона.
11. Свалете долната монтажна скоба на кормилната колона.
12. Свалете кормилната колона.
13. Отстранете пръстена в горната част на колоната и отстранете кормилния вал от долната част на колоната. Преди да свалите вала, уверете се, че ключалката на кормилната колона е отключена. Заедно с извадения вал ще излезе и долния лагер с конична пружина.

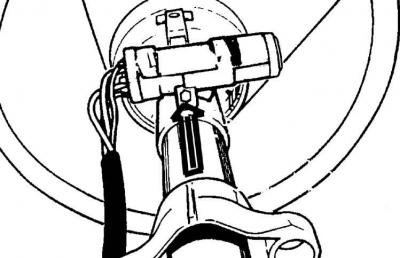

14. За да смените горния лагер на вала, отстранете ключалката на кормилната колона, като пробиете закрепващия болт с режеща глава.
Монтаж
1. Поставете нов лагер в гнездото на корпуса на ключалката.
2. Монтирайте ключалката на кормилната колона и завийте нов закрепващ болт, като го затегнете, докато главата бъде отрязана.
3. Поставете пружината така, че нейната страна с по-голям диаметър да е върху долния лагер на деформируемия елемент.
4. Монтирайте долния лагер така, че скосеният му ръб да се подравни с прореза в седалката.
5. Внимателно поставете кормилния вал в колоната отдолу и монтирайте задържащия пръстен на горния лагер.
6. Монтирайте контролната гърбица на превключвателя с издатината нагоре.
7. Поставете волана срещу вала и се уверете, че издатината на гърбицата пасва в жлеба на волана.
8. Поставете волана върху вала и го закрепете с гайката.
9. Монтирайте кормилната колона на автомобила, като долният край на вала се зацепи с оста на задвижващото зъбно колело и завийте закрепващите скоби.
10. Монтирайте електрическия конектор към ключа за запалване.
11. Монтирайте превключвателите, лоста за освобождаване на капака и горния и долния тапицери.
12. Монтирайте долния шумопоглъщащ панел на арматурното табло.
13. В двигателното отделение завийте съединителния болт, свързващ кормилния вал със задвижващото зъбно колело.
14. Свържете заземяващия проводник към батерията.
