Снятие и установка воздушного фильтра (автомобили до 8/94)

Карбюраторный двигатель

Снятие

Отсоединить от шноркеля воздушный шланг.

Двигатель ОНС: отсоединить от тройника с нижней стороны воздушного фильтра красный вакуумный шланг.

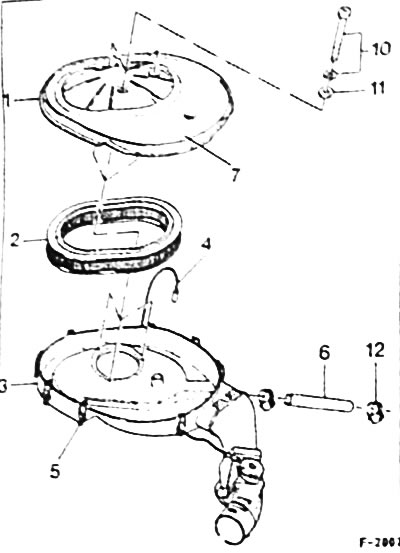

в Вывернуть у крышки воздушного фильтра болты -10- с подкладочными и уплотнительными -11- шайбами. На рисунке показан воздушный фильтр карбюраторного двигателя DOHC.

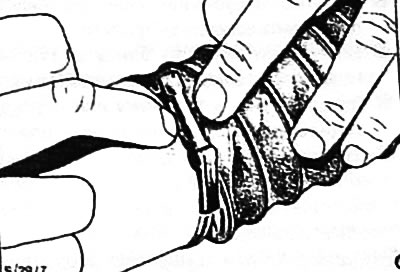

Отсоединить от крышки головки цилиндров шланг -6- системы вентиляции картера двигателя, для чего предварительно сжать пассатижами концы зажима -12- и сдвинуть его назад.

Воздушный фильтр немного приподнять и отсоединить от карбюратора вакуумный шланг -4-.

Воздушный фильтр со шлангом для подвода подогретого воздуха отсоединить от карбюратора.


Входное отверстие патрубка карбюратора закрыть чистой тряпкой.

Установка

Протереть корпус воздушного фильтра чистой тряпкой.

Подсоединить к выпускному коллектору шланг для подогретого воздуха.

Убрать с патрубка карбюратора тряпку и приставил, воздушный фильтр.

Вставить и затянуть болты с уплотнительными и подкладочными шайбами.

Подсоединить к тройнику или соответственно карбюратору вакуумный шланг.

Двигатель DOHC: подсоединить к крышке головки цилиндров шланг системы вентиляции картера двигателя и закрепить его зажимом.

Подсоединить к шноркелю воздушный шланг и закрепить быстродействующим запором.

Дизельный двигатель с турбонаддувом и бензиновый двигатель с системой впрыскивания

Снятие

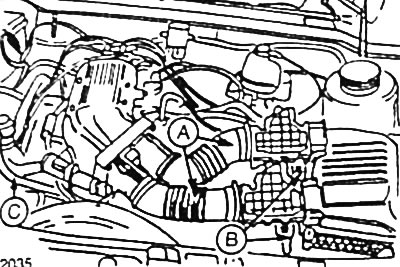

Отпустить хомуты и отсоединить воздушные шланги -А-. На рисунке показан двигатель V6.

Разъединить штекерный разъем -В- измерителя объемного расхода воздуха.

Отсоединить шланг -С- системы вентиляции картера.

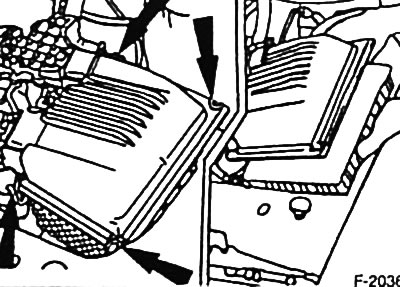

Отпустить зажимы -стрелки- и снять крышку воздушного фильтра.


Вынуть сменный элемент воздушного фильтра.

Если имеется, отсоединить шланг системы рециркуляции отработавших газов.

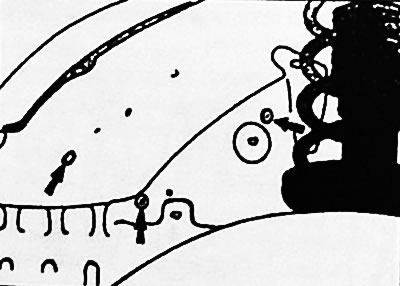

Со стороны колесной арки вывернуть болты крепления и вынуть корпус воздушного фильтра из моторного отсека.

Установка

Протереть корпус воздушного фильтра чистой тряпкой.

Приставить корпус воздушного фильтра и привернуть болтами со стороны колесной арки.

Если имеется, подсоединить шланг системы рециркуляции отработавших газов.

Вставить сменный элемент воздушного фильтра, приставить крышку корпуса фильтра и закрепить зажимами.

Подсоединить шланг системы вентиляции картера.

Соединить штекерный разъем измерителя объемного расхода воздуха.

Подсоединить воздушные шланги и закрепить их хомутами.

Дизельный двигатель без наддува

Снятие

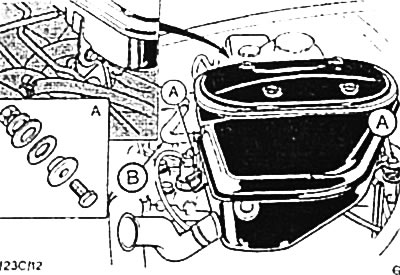

Отвернуть 4 гайки крепления и снять крышку воздушного фильтра. А - болты крепления корпуса воздушного фильтра; В-шланг.


Вынуть сменный элемент воздушного фильтра.

Вывернуть болты крепления и корпус воздушного фильтра снять.

Впускное отверстие закрыть чистой тряпкой.

Установка

Протереть корпус воздушного фильтра чистой тряпкой.

Убрать с впускного отверстия тряпку и приставить корпус воздушного фильтра.

Вставить и затянуть болты с подкладочными шайбами.

Вставить сменный элемент воздушного фильтра, приставить крышку корпуса фильтра и затянуть гайки крепления.
