Уклањање и уградња зупчастог ремена

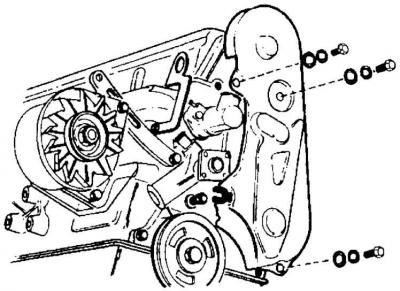

Вијци поклопца појаса

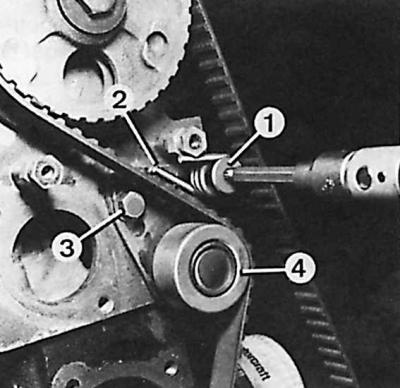

Уклањање затезача зупчастог ремена помоћу кључа 21.012

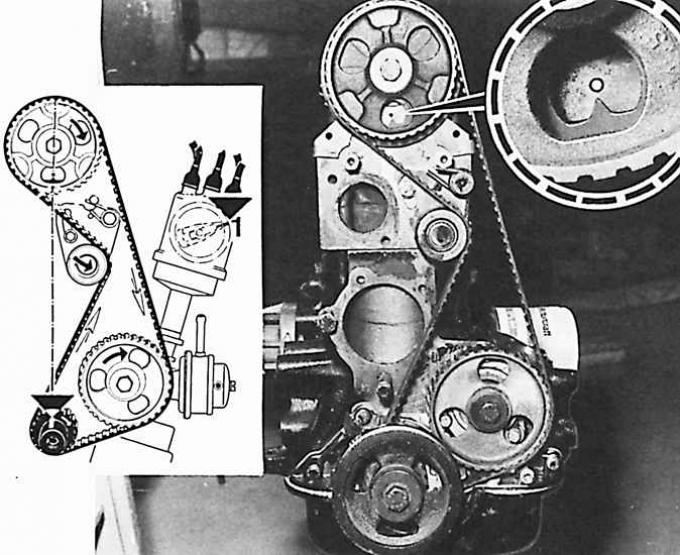

Ознаке за уградњу система за дистрибуцију гаса

Уклањање

1. Поставите мењач у неутрални положај и осигурајте возило паркирном кочницом.


2. Скините клинасти ремен тако што ћете олабавити завртње који причвршћују генератор и померити га према мотору.

3. Поставите клип цилиндра 1 у горњу мртву тачку окретањем радилице помоћу завртња који учвршћује ременицу клинастог ремена у смеру радне ротације док се ознака горње мртве тачке не поравна са ознаком на кућишту.

4. Одврните завртње који причвршћују кућиште зупчастог ремена, нагните га у страну и напред и уклоните га.

5. Олабавите затезање зупчастог каиша тако што ћете прво одврнути шестоугаони вијак (кључ с=6) на блоку затезања каиша, а затим шестоугаони вијак (с=16) и, савладавајући отпор опруге, нагнути затезни блок и потпуно одврните завртње.

6. Скините ременицу са радилице. Ако се зупчасти каиш уклони само са ременице брегастог вратила, онда ременицу не треба скидати са радилице.

7. Скините зупчасти ремен.

Пажња! Немојте окретати мотор за ременицу брегастог вратила, јер то може уништити каиш. Ако каиш има пукотине, трагове уља или оштећене зубе, појас се мора заменити.

Инсталација

1. Проверите поравнање ознака на ременици брегастог вратила и глави цилиндра. Ако је потребно, поравнајте ознаке.

2. Поставите међувратило тако да ознака на ротору разводника буде изнад ознаке на ивици разводника. Прво морате да уклоните поклопац разводника тако што ћете подићи 2 бочна држача за монтажу помоћу одвијача и одврнути 2 завртња која причвршћују поклопац.

3. Поставите зупчасти ремен на ременицу радилице и затегните ременицу клинастог ремена на радилицу.

4. Поставите зупчасти ремен на ременицу брегастог вратила и олабавите блок затезања ремена.


5. Окрените радилицу за два окрета помоћу ременице клинастог ремена тако да затезни блок лежи на зупчастом ремену и затегните затезни блок: прво завртњем са шестоугаоном главом, а затим са унутрашњом шестоугаоном главом.

6. Окрените радилицу за још 2 окрета и проверите поравнање ознака на ременици брегастог вратила, ротору разводника паљења и ременици клинастог ремена радилице.

7. Уградите штитник зупчастог ремена.

8. Поставите поклопац разделника паљења (погледајте сл. Ознаке за уградњу система за дистрибуцију гаса).
