Уклањање и постављање кабла квачила

Модели до 8/94 са кабловским погоном

Уклањање

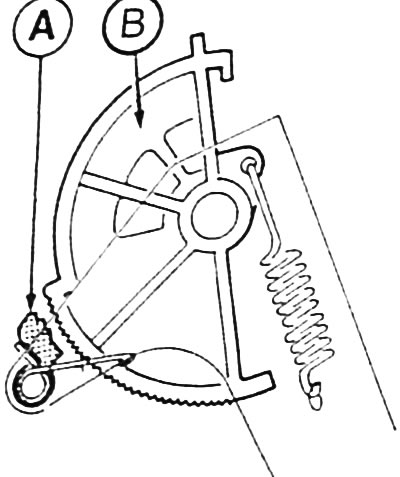

Ставите дрвени блок испод педале квачила тако да се педала не може притиснути. Захваљујући томе, ако повучете сајлу квачила, граничник "А" се уклања из сегмента зупчаника "Б".

Поставите аутомобил на носаче испред.

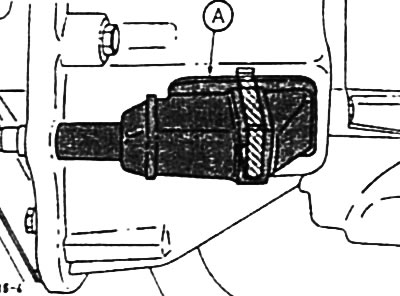

Стисните притисну опругу и уклоните крагну "А" из кућишта квачила.



Повуците шипку кабла испред полуге за отпуштање квачила надоле и, држећи је клештима, откачите је.


Скините манжетну са повлачења кабла.

Одвојите шипку кабла од контра-носача.

Уклоните облогу испод инструмент табле у простору за ноге возача.

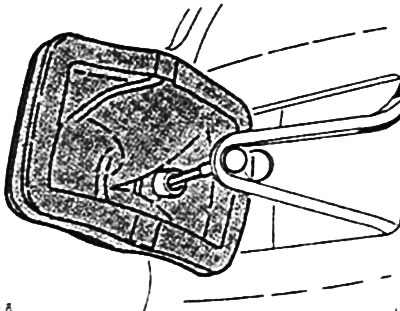

Откопчајте сајлу са педале квачила.

Са стране моторног простора извуците шипку кабла из предњег зида.

Инсталација

Уметните нову сајлу квачила у предњи зид са стране моторног простора.

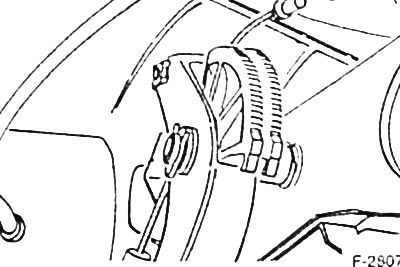

Причврстите шипку кабла на педалу квачила.

Причврстите сајлу квачила за контра ослонац на кућишту квачила и гурните крагну. Извуците кабл из омотача и, држећи га клештима, окачите га на полугу за отпуштање квачила. Нанесите малу количину мазива на контактну површину брадавице кабла на полузи за отпуштање квачила.

Лагано стисните притисну опругу манжетне и уметните манжетну у кућиште квачила.

Уклоните дрвени блок испод педале квачила.

Уградите облогу у простор за ноге возача.

Спусти ауто.

Због присуства механизма за аутоматско подешавање у папучици квачила, подешавање кабла квачила након његове замене није потребно.
