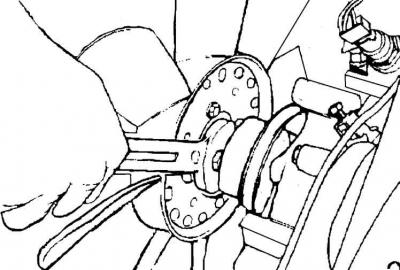

Отвинчивание муфты вентилятора

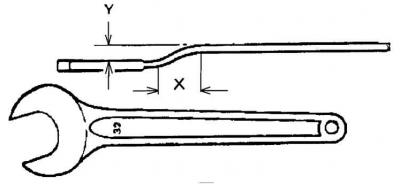

Ключ для отвинчивания муфты вентилятора
Размеры: X=25мм, Y=12мм

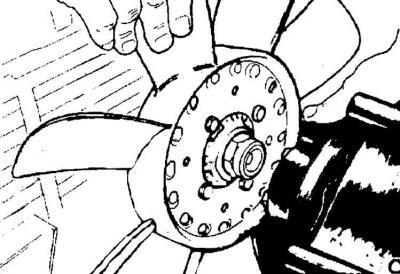

Болты крепления крыльчатки к муфте

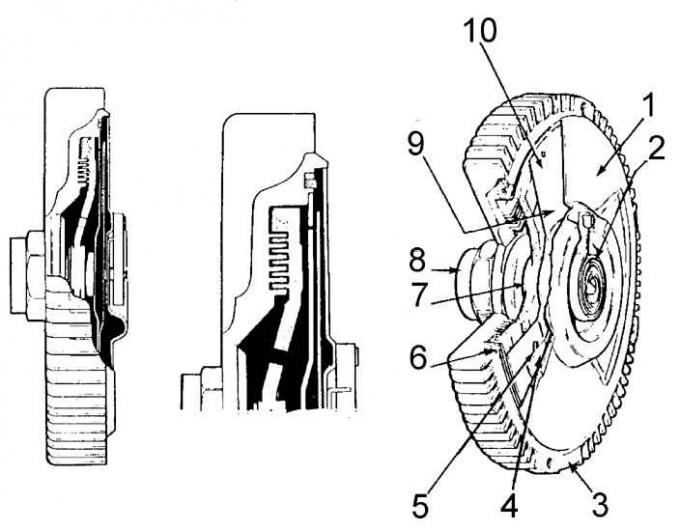

Гидравлическая муфта вентилятора
1 – передняя часть корпуса, 2 – биметаллическая пружина, 3 – корпус с ребрами охлаждения, 4 – клапан, 5 – впускное отверстие, 6 – уплотнение, 7 – ротор, 8 – приводной вал, 9 – жидкостная камера, 10 – кольцо
Снятие
1. Отсоединить от аккумулятора провод массы и снять верхний кожух радиатора.
2. Отвинтить муфту вентилятора от ступицы насоса охлаждающей жидкости. Для отвинчивания необходим изогнутый рожковый ключ s=32.
Внимание! Гайка крепления муфты вентилятора имеет левую резьбу.
3. При отвинчивании гайки муфты вентилятора зажать клиновый ремень и таким образом предотвратить ступицу от проворачивания.
4. Отвинтить 4 болта и снять крыльчатку с муфты.
Установка
Установка производится в последовательности обратной снятию.
