Снятие и установка фары (до 8/94)

Снятие

Отсоединить провод массы (-) аккумуляторной батареи.

Внимание. При отключении аккумуляторной батареи стирается содержимое электронных запоминающих устройств, например, для кодов неисправностей двигателя или кода радио. Перед отключением прочитайте также указания из главы "Снятие и установка аккумуляторной батареи".

Разъединить многоконтактный штекер рядом с крышкой фары. Разъединить штекерный разъем у исполнительного электродвигателя механизма регулировки угла наклона пучка света фары (если имеется).

Снять фонарь указателя поворота, см. с. 170.

Снять решетку радиатора, см. с. 130.

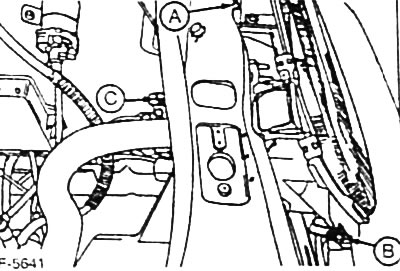

Вывернуть болты крепления верхнего и заднего держателей -А, С-.

Боковой болт крепления только отпустить, не выворачивать.

Фару потянуть вперед и вынуть движением в сторону.

Установка

Если устанавливается новая фара, то на нее нужно переставить боковой болт крепления.

Соединить многоконтактный штекерный разъем фары.

Фару вставить. Для этого опорные цапфы снаружи корпуса фары завести сбоку в перегородку. Наклонить фару внутрь к держателю и выровнять. Боковой болт крепления затянуть.


Приставить к держателям и затянуть верхний и задний болты крепления.

Установить фонарь указателя поворота, см. с. 170.

Установить решетку радиатора, см. с. 130.

Подсоединить к аккумуляторной батарее провод массы (-).

Если имеются, настроить часы и ввести для радио код зашиты от хищения.

Проверить функционирование фар.

Выполнить на СТО регулировку фар.
