Снятие и установка рассеивателя фары (Скорпио 2)

Снятие

Снять фару.

Вынуть пампы накаливания фары и стояночного огня.

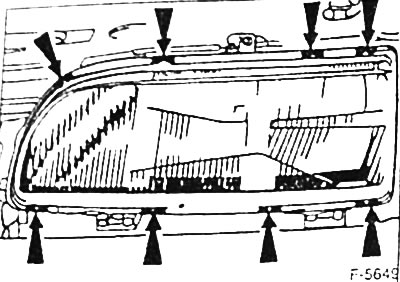

Автомобили до 8/94: приставлять подходящую отвертку к выемкам со стороны корпуса и отжимать пружинные зажимы «стрелки». Снять рассеиватель фары вместе с уплотнительной прокладкой.

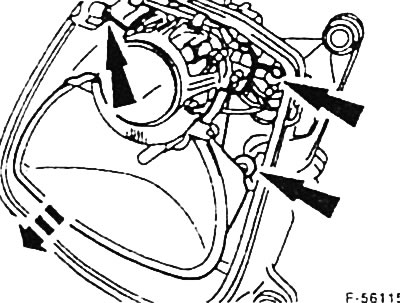

Автомобили с 9/94: открепить 4 серьги крепления рассеивателя к узлу рефлектора. При необходимости узел рефлектора вынуть из шарниров, см. рисунок.

Установка

Автомобили до 8/94: приставить рассеиватель вместе с уплотнительной прокладкой.

Внимание: Обеспечить правильное монтажное положение уплотнительной прокладки. Пружинные зажимы приставлять к предусмотренным местам у края рассеивателя и рукой нажимать их через край корпуса.

Автомобили с 9/94: если снимался, закрепить узел рефлектора в шарнирах. После этого закрепить рассеиватель на узле рефлектора четырьмя серьгами.

Установить фару.
