Схема 2. Соединения системы заряда аккумуляторной батареи
1

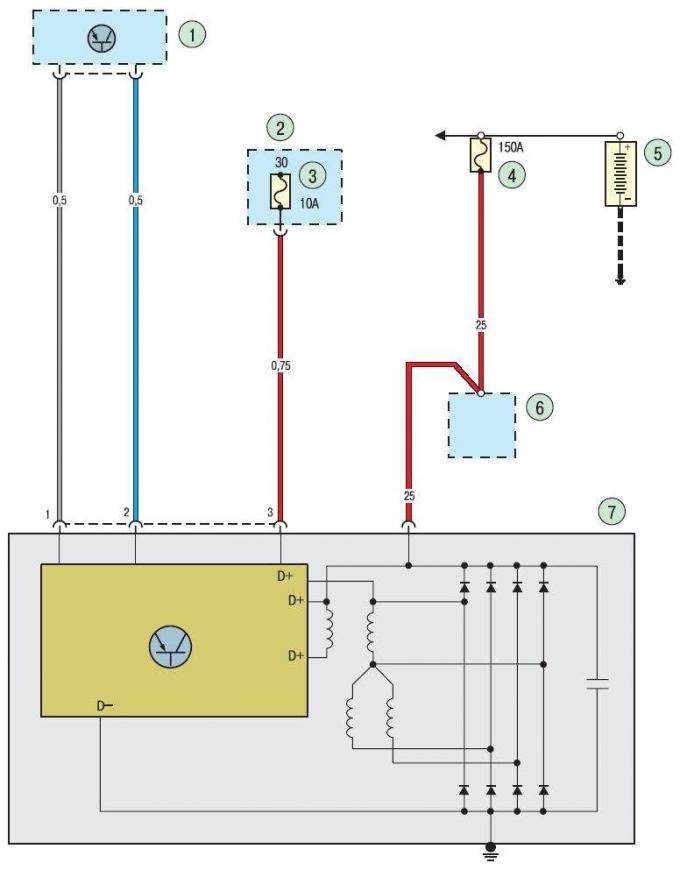

1 - электронный блок управления трансмиссией; 2 - монтажный блок предохранителей; 3 - предохранитель 10 А; 4 - предохранитель 15 А; 5 - аккумуляторная батарея; 6 - стартер; 7 - генератор
