Специальный инструмент
![]() | Опорная траверса для двигателя 303-290A (21-140A) |
![]() | Переходник для 303-290А (21-140) 303-290-01A (21-140-01A) |
![]() | Переходник для 303-290А (21-140) 303-290-02 (21-140-02) |
![]() | Переходник для 303-290А (21-140) 303-290-03A (21-140-03A) |
Общее оборудование:
- Фиксирующий хомут
- Домкрат для коробки передач
Наименование | Спецификация |
Трансмиссионная жидкость для механической коробки передач | WSD-M2C200-C |
Установка
1.
ПРЕДОСТЕРЕЖЕНИЕ: Убедитесь в установке двух направляющих втулок.
ПРИМЕЧАНИЕ: Закрепите коробку передач на домкрате для коробки передач, используя фиксирующий хомут.
Используя соответствующий домкрат для коробки передач, установите коробку передач в блоке с ведущим мостом.

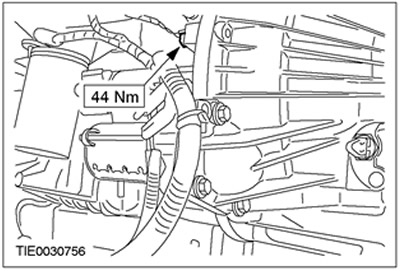

2. Вверните левый болт коробки передач.
![](https://www.fordbook.ru/img/focus/5814.jpg)
3. Опустите автомобиль.

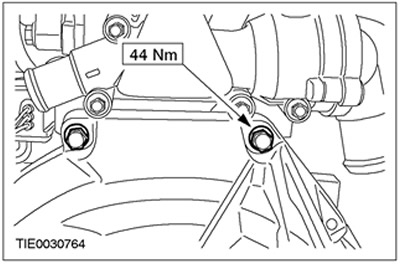

4. Вверните верхние болты коробки передач.
![](https://www.fordbook.ru/img/focus/5815.jpg)

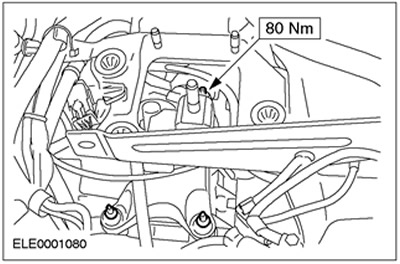

5. Установите кронштейн задней опоры двигателя.
![](https://www.fordbook.ru/img/focus/5816.jpg)

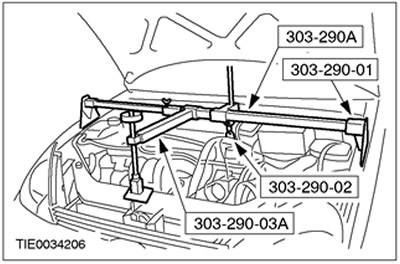

6. Поднимите двигатель в сборе с коробкой передач, используя специальные инструменты.
![](https://www.fordbook.ru/img/focus/5817.jpg)
7.
ПРИМЕЧАНИЕ: Установите новые гайки для задней опоры двигателя.

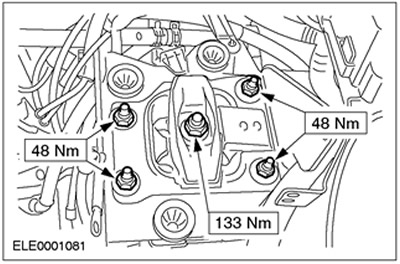

Установите заднюю опору двигателя.
![](https://www.fordbook.ru/img/focus/5818.jpg)
8. Отсоедините специальные инструменты.
![](https://www.fordbook.ru/img/focus/5819.jpg)
9. Поднимите автомобиль.За дополнительной информацией обратитесь к Разделу 100-02.

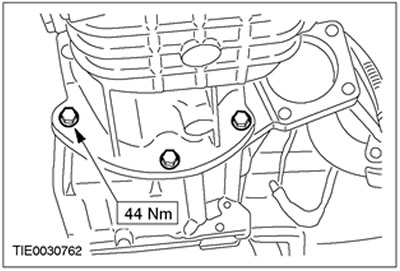

10. Вверните нижние болты коробки передач.
![](https://www.fordbook.ru/img/focus/5820.jpg)

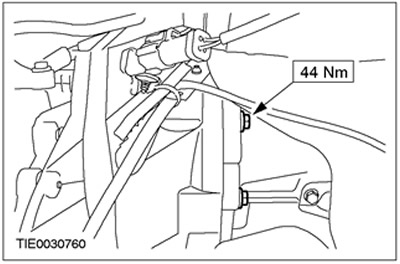

11. Вверните правые болты коробки передач.
![](https://www.fordbook.ru/img/focus/5821.jpg)

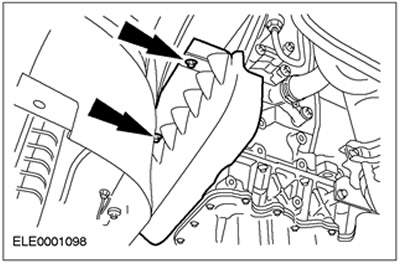

12. Установите крышку ремня привода аксессуаров.
![](https://www.fordbook.ru/img/focus/5822.jpg)
13.
ПРЕДОСТЕРЕЖЕНИЕ: Подоприте полуось. Внутренний шарнир полуоси не следует отклонять на угол, превышающий 18 градусов; наружный шарнир полуоси - на угол, превышающий 45 градусов.
ПРЕДОСТЕРЕЖЕНИЕ: Не повредите масляное уплотнение полуоси.
ПРЕДОСТЕРЕЖЕНИЕ: Убедитесь в правильности установки стопорного кольца.
ПРИМЕЧАНИЕ: Установите новое стопорное кольцо.

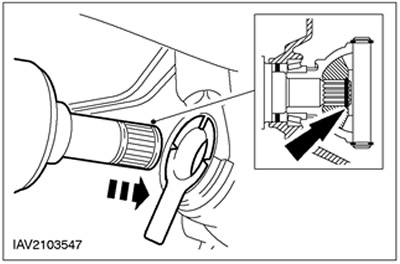

Подсоедините левую полуось к коробке передач.
![](https://www.fordbook.ru/img/focus/5823.jpg)
14.
ПРЕДОСТЕРЕЖЕНИЕ: Подоприте полуось. Внутренний шарнир полуоси не следует отклонять на угол, превышающий 18 градусов; наружный шарнир полуоси - на угол, превышающий 45 градусов.
ПРЕДОСТЕРЕЖЕНИЕ: Не повредите масляное уплотнение полуоси.

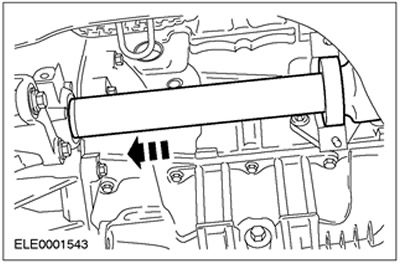

Подсоедините правую полуось и промежуточный вал к коробке передач.
![](https://www.fordbook.ru/img/focus/5824.jpg)
15.
ПРИМЕЧАНИЕ: Замените крышку промежуточного подшипника и самоконтрящиеся гайки.

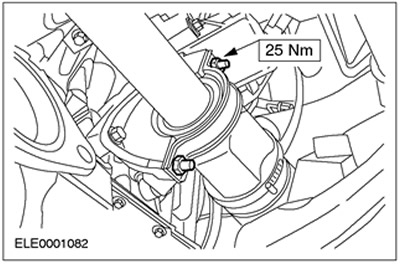

Установите крышку промежуточного подшипника промежуточного вала.
![](https://www.fordbook.ru/img/focus/5825.jpg)

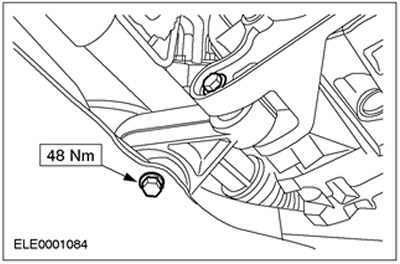

16. Установите ограничитель крена.
![](https://www.fordbook.ru/img/focus/5826.jpg)

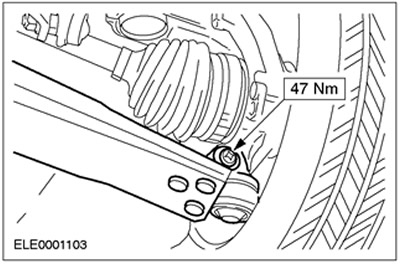

17. Подсоедините шаровой шарнир нижнего рычага подвески к поворотному кулаку (показана левая сторона).
![](https://www.fordbook.ru/img/focus/5827.jpg)

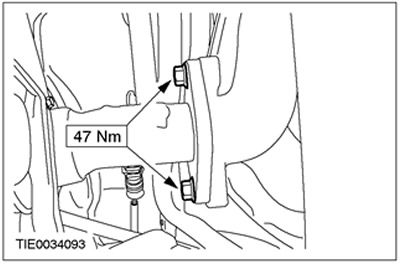

18. Подсоедините приемную выпускную трубу к выпускному коллектору.
![](https://www.fordbook.ru/img/focus/5828.jpg)

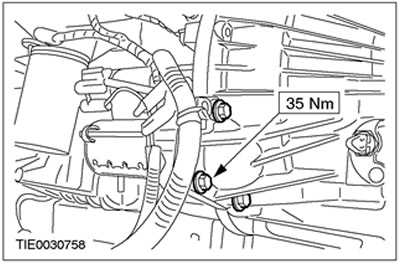

19. Установите стартер.
![](https://www.fordbook.ru/img/focus/5829.jpg)

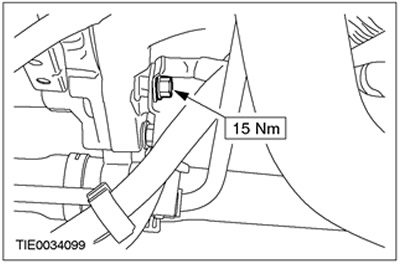

20. Подсоедините кронштейн для трубопровода усилителя рулевого управления и провод заземления.
![](https://www.fordbook.ru/img/focus/5830.jpg)

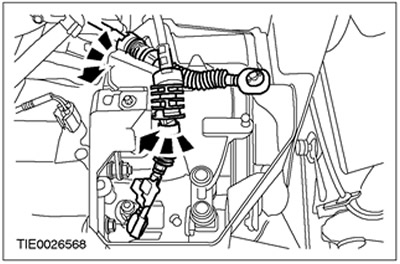

21. Подсоедините тросы переключения передач к кронштейну и поверните опорные втулки против часовой стрелки.
![](https://www.fordbook.ru/img/focus/5831.jpg)

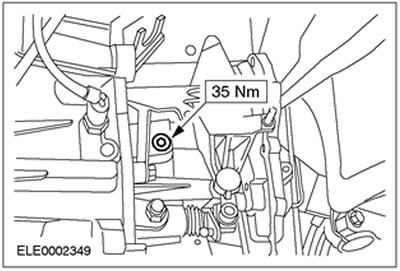

22. Залейте трансмиссионную жидкость до уровня на 5-10 мм ниже нижней кромки контрольного отверстия.
![](https://www.fordbook.ru/img/focus/5832.jpg)

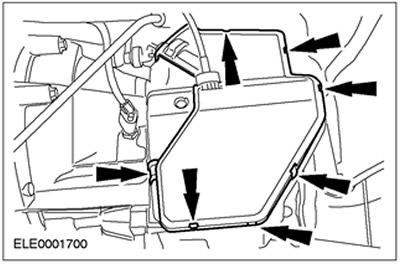

23. Установите крышку троса переключения передач.
![](https://www.fordbook.ru/img/focus/5833.jpg)

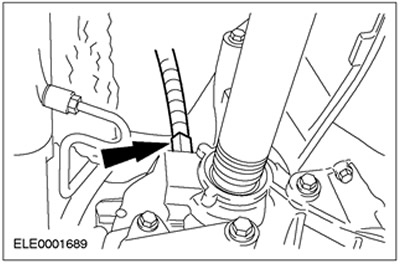

24. Состыкуйте штекерный разъем датчика скорости автомобиля (VSS) (при наличии).
![](https://www.fordbook.ru/img/focus/5834.jpg)

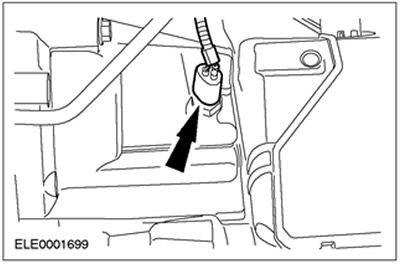

25. Состыкуйте штекерный разъем переключателя фонарей заднего хода.
![](https://www.fordbook.ru/img/focus/5835.jpg)
26. Опустите автомобиль.
27.
ПРЕДОСТЕРЕЖЕНИЕ: При попадании тормозной жидкости на лакокрасочное покрытие пораженный участок требуется незамедлительно промыть холодной водой.
ПРИМЕЧАНИЕ: Удостоверьтесь в правильности установки пружинного зажима.

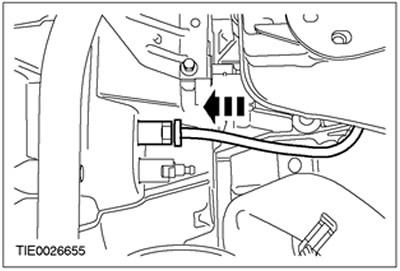

Подсоедините трубопровод рабочего цилиндра сцепления. Установите пружинный зажим.
![](https://www.fordbook.ru/img/focus/5836.jpg)
28. Удалите воздух из гидравлической системы сцепления.За дополнительной информацией обратитесь к Разделу 308-00.
29. Установите полку аккумулятора.За дополнительной информацией обратитесь к Разделу 414-01.

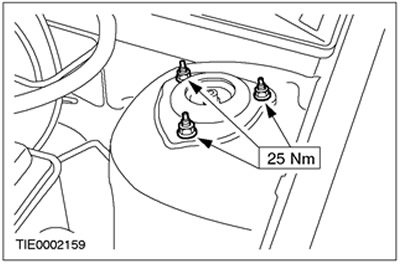

30. Затяните гайки верхней стойки подвески (с обеих сторон).
![](https://www.fordbook.ru/img/focus/5837.jpg)
31. Отрегулируйте тросы переключения передач.За дополнительной информацией обратитесь к Разделу 308-00.
