Специальный инструмент
![]() | Опорная балка двигателя 303-290 (21-140) |
![]() | Переходник для 303-290 303-290-01 (21-140-01) |
![]() | Переходник для 303-290 303-290-03 (21-140-03) |
![]() | Переходник для 303-290 303-290-05 (21-140-05) |
![]() | Переходник для 303-290 303-290-06 (21-140-06) |
Общее оборудование:
- Домкрат для коробки передач
- Фиксирующий хомут
Наименование | Спецификация |
Трансмиссионная жидкость | WSD-M2C200-C |
Установка
1. Общие примечания:
- Используйте только новые самостопорящиеся гайки.

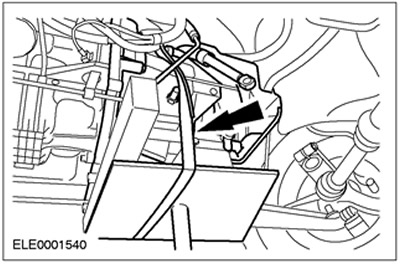

2. Закрепите коробку передач, используя фиксирующий хомут , и переместите в положение установки, используя домкрат для коробки передач.
![](https://www.fordbook.ru/img/focus/5756.jpg)
3. Затяните болты фланца.

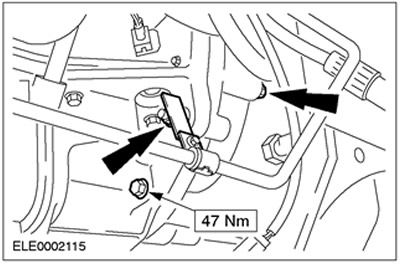

- Установите кронштейн для магистрали высокого давления усилителя рулевого управления.
![](https://www.fordbook.ru/img/focus/5757.jpg)
4. Затяните болты фланца.

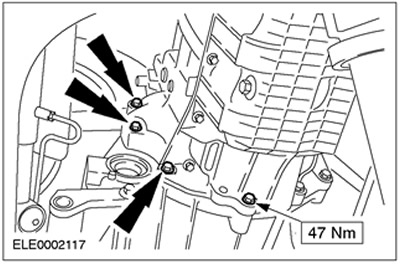

![](https://www.fordbook.ru/img/focus/5758.jpg)

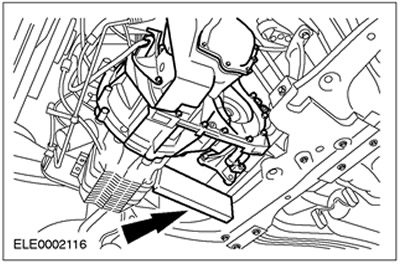

5. Уберите деревянный брусок.
![](https://www.fordbook.ru/img/focus/5759.jpg)
6. Опустите автомобиль.

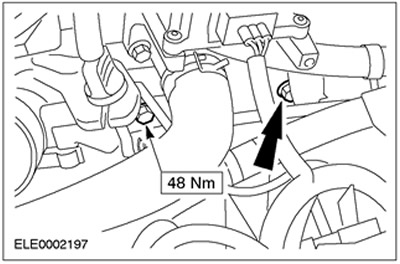

7. Затяните верхние болты фланца.
![](https://www.fordbook.ru/img/focus/5760.jpg)

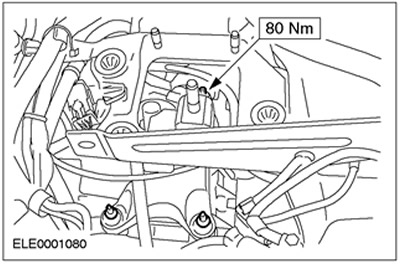

8. Установите кронштейн задней опоры двигателя.
![](https://www.fordbook.ru/img/focus/5761.jpg)

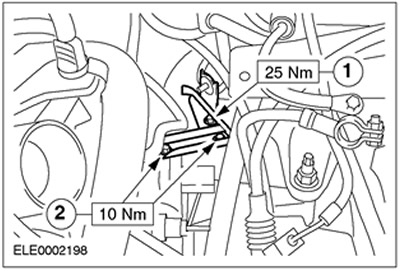

9. Установите связь задней опоры двигателя и кронштейн магистрали высокого давления рабочего цилиндра.
- 1. Кронштейн магистрали высокого давления рабочего цилиндра
- 2. Связь
![](https://www.fordbook.ru/img/focus/5762.jpg)
10. С помощью специального инструмента поднимите двигатель и коробку передач настолько, чтобы появилась возможность для установки задней опоры двигателя.
11. Установите заднюю опору двигателя.

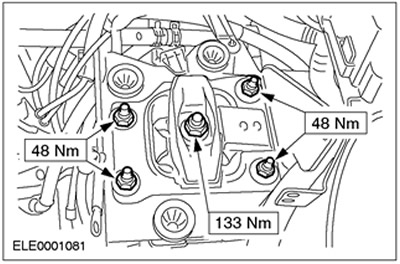

![](https://www.fordbook.ru/img/focus/5763.jpg)

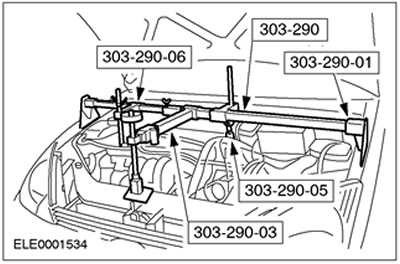

12. Отсоедините специальные инструменты.
![](https://www.fordbook.ru/img/focus/5764.jpg)
13. Поднимите автомобиль. За дополнительной информацией обратитесь к Разделу 100-02.

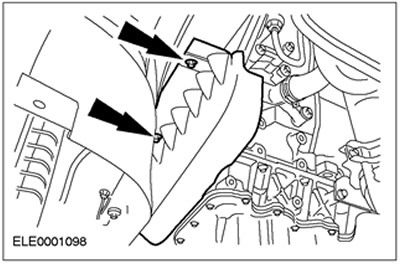

14. Установите крышку приводного ремня.
![](https://www.fordbook.ru/img/focus/5765.jpg)
15.
ПРЕДОСТЕРЕЖЕНИЕ: Подоприте полуось. Внутренний шарнир не следует отклонять на угол, превышающий 18 градусов. Наружный шарнир - на угол, превышающий 45 градусов.
ПРЕДОСТЕРЕЖЕНИЕ: Чтобы защитить масляное уплотнение при установке передней полуоси используйте установочную втулку (поставляется с каждым новым масляным уплотнением).
ПРЕДОСТЕРЕЖЕНИЕ: Не повредите масляное уплотнение.
ПРЕДОСТЕРЕЖЕНИЕ: Удостоверьтесь в правильности установки пружинного кольца.
ПРИМЕЧАНИЕ: Закрепите узел треножного шарнира (продолжение).

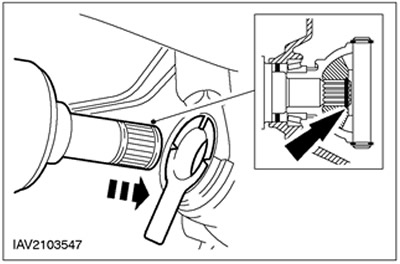

Установите левую полуось на коробку передач.
![](https://www.fordbook.ru/img/focus/5766.jpg)
16.
ПРЕДОСТЕРЕЖЕНИЕ: Подоприте полуось. Внутренний шарнир не следует отклонять на угол, превышающий 18 градусов. Наружный шарнир - на угол, превышающий 45 градусов.
ПРЕДОСТЕРЕЖЕНИЕ: Не повредите масляное уплотнение.
Установите правую полуось на коробку передач.

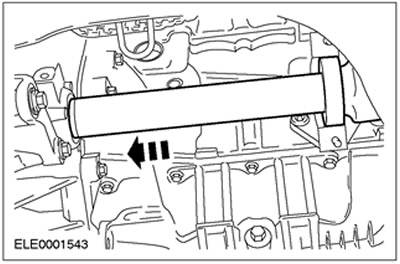

![](https://www.fordbook.ru/img/focus/5767.jpg)
17.
ПРИМЕЧАНИЕ: Установите новый кронштейн и новые гайки промежуточного подшипника.
Подсоедините кронштейн крепления промежуточного подшипника правой полуоси.

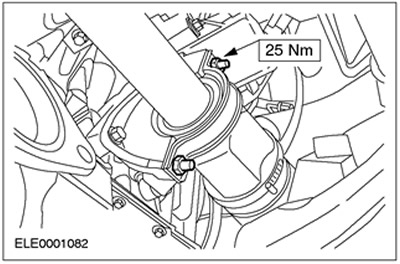

![](https://www.fordbook.ru/img/focus/5768.jpg)

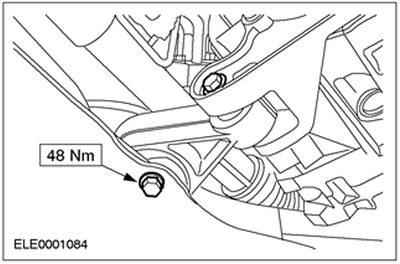

18. Установите ограничитель крена.
![](https://www.fordbook.ru/img/focus/5769.jpg)
19. Установите шаровые шарниры нижних рычагов подвески с обеих сторон.
![](https://www.fordbook.ru/img/focus/5770.jpg)

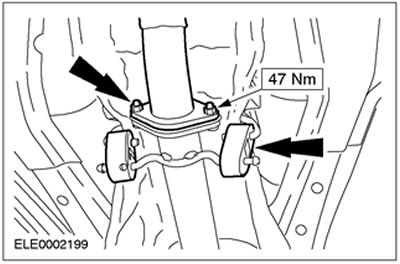

20. Затяните элементы крепления приемной выпускной трубы.
![](https://www.fordbook.ru/img/focus/5771.jpg)

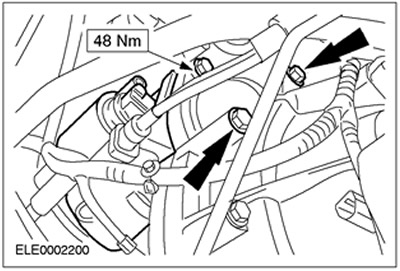

21. Установите стартер. Подсоедините провод заземления.
![](https://www.fordbook.ru/img/focus/5772.jpg)
22. Установите тросы выбора и переключение передач.
- Установите тросы переключения и выбора передач на кронштейну, поворачивая втулку по часовой стрелке.

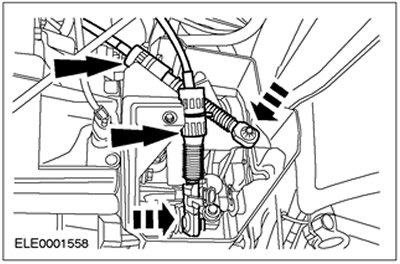

![](https://www.fordbook.ru/img/focus/5773.jpg)

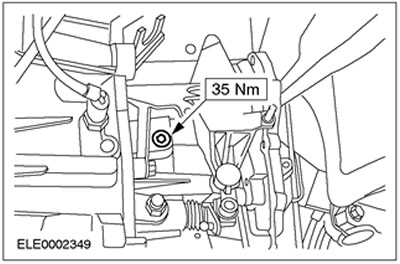

23. Залейте трансмиссионную жидкость; трансмиссионная жидкость должна быть залита до уровня на 5-10 мм ниже нижней кромки контрольного отверстия.
![](https://www.fordbook.ru/img/focus/5774.jpg)

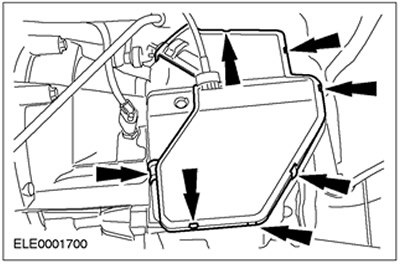

24. Закройте крышку тросов переключения и выбора передач.
![](https://www.fordbook.ru/img/focus/5775.jpg)

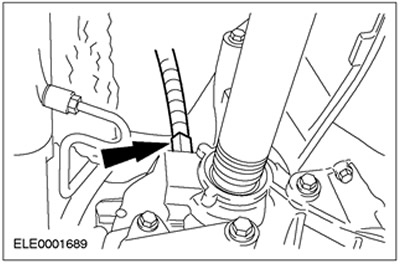

25. Состыкуйте разъем датчика скорости автомобиля (VSS).
![](https://www.fordbook.ru/img/focus/5776.jpg)
26. Состыкуйте разъем переключателя фонарей заднего хода.

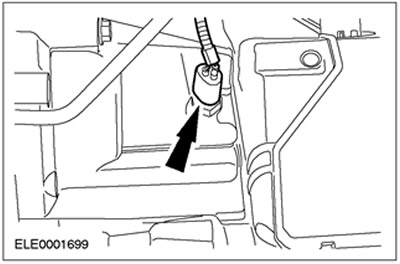

![](https://www.fordbook.ru/img/focus/5777.jpg)
27. Опустите автомобиль.
28.
ПРЕДОСТЕРЕЖЕНИЕ: Вытекание тормозной жидкости. Соблюдайте меры предосторожности по обращению с тормозной жидкостью.

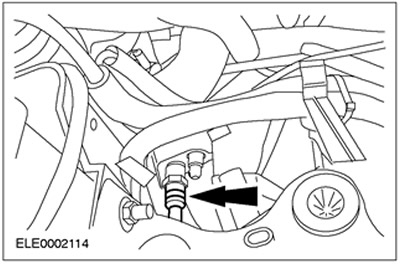

Подсоедините магистраль высокого давления рабочего цилиндра сцепления.
- Вставьте магистраль высокого давления рабочего цилиндра сцепления в кронштейн.
![](https://www.fordbook.ru/img/focus/5778.jpg)
29. Удалите воздух из гидропривода сцепления. За дополнительной информацией обратитесь к Разделу 308-00.
30. Установите впускной трубопровод.
![](https://www.fordbook.ru/img/focus/5779.jpg)

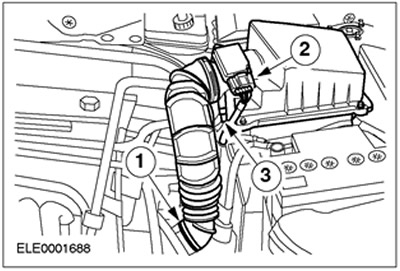

31. Установите воздушный фильтр.
- 1. Установите впускной трубопровод.
- 2. Состыкуйте разъем датчика массового расхода воздуха (MAF).
- 3. Установите шланг вентиляции картера.
![](https://www.fordbook.ru/img/focus/5780.jpg)
32. Установите поддон аккумулятора.
- 1. Подсоедините жгут электропроводки.
- 2. Вверните болты.
- 3. Состыкуйте и зафиксируйте разъем.

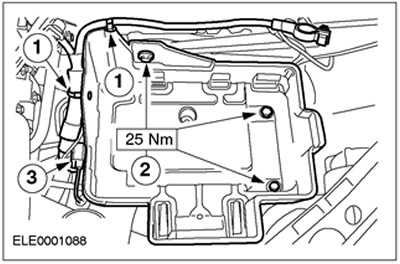

![](https://www.fordbook.ru/img/focus/5781.jpg)
33. Установите аккумулятор и подсоедините к нему провода.

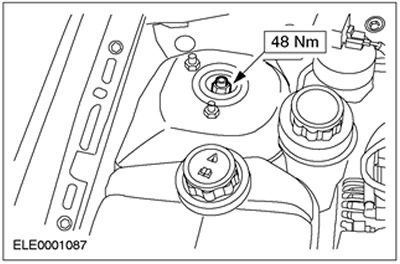

34. Затяните гайки левой и правой стоек подвески.
- Застопорьте шток поршня от проворачивания с помощью ключа Allen.
- Затяните усилием от руки с помощью накидного гаечного ключа.
- Затяните предписанным усилием затяжки с помощью динамометрического ключа.
![](https://www.fordbook.ru/img/focus/5782.jpg)
35. Отрегулируйте механизм переключения передач. За дополнительной информацией обратитесь к Разделу 308-06A / 308-06B / 308-06C.
36. Стандартные заключительные операции:
- Проверьте разводку вакуумных шлангов и электропроводки и зафиксируйте их с помощью хомутиков.
- Введите ключевой код радио.
- Перепрограммируйте предварительно настроенные радиостанции.
- Настройте часы.
- Выполните дорожное испытание, чтобы дать РСМ возможность собрать данные.
- Перепроверьте уровни рабочих жидкостей и при необходимости откорректируйте их.
