Pinpoint-тесты вспомогательной удерживающей системы (после 10.2001)

AJ1: ПРОВЕРКА ПЕРЕДАЧИ ДАННЫХ WDS ЧЕРЕЗ ШТЕКЕРНЫЙ РАЗЪЕМ КАНАЛА ПЕРЕДАЧИ ДАННЫХ (DLC)

1 Выберите альтернативную систему, чтобы проверить DLC.

• WDS способен связаться с выбранной системой?

→ Да

Перейдите к AJ2

→ Нет

ПРОВЕРЬТЕ DLC. За дополнительной информацией обратитесь к Схемам электрических соединений.

AJ2: ПРОВЕРКА КОНТРОЛЬНОЙ ЛАМПЫ ПОДУШЕК БЕЗОПАСНОСТИ

1 Ведите положение ON.

2 Контрольная лампа подушек безопасности должна загораться на три секунды в положении ON замка зажигания, а затем гаснуть. Если присутствует неисправность, контрольная лампа подушек безопасности начинает мигать через пять секунд.

• Контрольная лампа подушек безопасности работает?

→ Да

Перейдите к AJ3

→ Нет

ПРОВЕРЬТЕ щиток приборов. За дополнительной информацией обратитесь к Схемам электрических соединений.

AJ3: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ DLC

ПРЕДУПРЕЖДЕНИЕ: Выждите по меньшей мере одну минуту после отсоединения провода массы аккумулятора перед рассоединением любого штекерного разъема вспомогательной удерживающей системы. Несоблюдение этой инструкции может привести к травматическим последствиям.

1 Введите положение OFF.

2 Дезактивизируйте вспомогательную удерживающую систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

3 Отсоедините C424 модуля управления подушками безопасности.

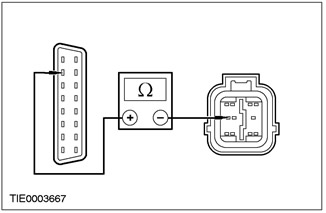

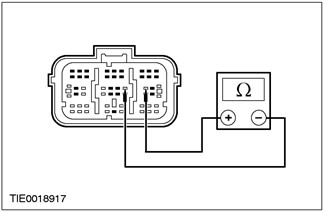

4 Измерьте сопротивление между штырем 7 C200 DLC, электрической цепи 8-EE18 (бело-черной), и штырем 7 C424 модуля управления подушками безопасности, электрической цепи 8-EE7 (бело-красной), со стороны электропроводки.

• Сопротивление меньше 5 Ом?

→ Да

УСТАНОВИТЕ новый модуль управления подушками безопасности. ПОВТОРИТЕ самопроверку, СОТРИТЕ коды DTC. РЕ-АКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

→ Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь 8-EE18 (бело-черную)/8-EE7 (бело-красную). ПОВТОРИТЕ самопроверку, СОТРИТЕ коды DTC. РЕ-АКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

AK1: ПРОВЕРКА КРЕПЛЕНИЯ МОДУЛЯ УПРАВЛЕНИЯ ПОДУШКАМИ БЕЗОПАСНОСТИ

ПРЕДУПРЕЖДЕНИЕ: Выждите по меньшей мере одну минуту после отсоединения провода массы аккумулятора перед рассоединением любого штекерного разъема вспомогательной удерживающей системы. Несоблюдение этой инструкции может привести к травматическим последствиям.

1 Дезактивизируйте вспомогательную удерживающую систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

2 Снимите напольную консоль. За дополнительной информацией обратитесь к Разделу 501-12.

3 Проверьте крепление модуля управления подушками безопасности.

• Модуль управления подушками безопасности правильно смонтирован, все болты затянуты требуемым моментом затяжки?

→ Да

Перейдите к AK2

→ Нет

ЗАФИКСИРУЙТЕ модуль управления подушками безопасности. ПОВТОРИТЕ самопроверку, СОТРИТЕ коды DTC. РЕ-АКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

AK2: ПРОВЕРКА ЗАЗЕМЛЕНИЯ КОРПУСА МОДУЛЯ УПРАВЛЕНИЯ ПОДУШКАМИ БЕЗОПАСНОСТИ

1 Отсоедините C424 модуля управления подушками безопасности.

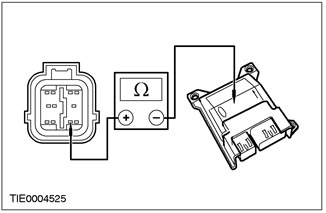

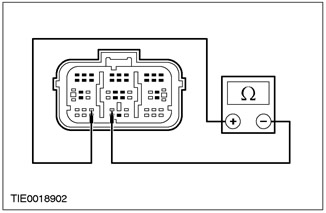

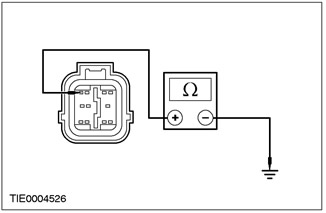

2 Измерьте сопротивление между штырем 9 C424 модуля управления подушками безопасности, электрической цепи 91-JA10 (черно-красной), со стороны электропроводки, и корпусом модуля управления подушками безопасности.

• Сопротивление меньше 5 Ом?

→ Да

ПОВТОРИТЕ самопроверку. СОТРИТЕ коды DTC. РЕ-АКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

→ Нет

СНИМИТЕ модуль управления подушками безопасности. ОЧИСТИТЕ опору модуля управления подушками безопасности (включая болты). УСТАНОВИТЕ модуль управления подушками безопасности. ПОВТОРИТЕ самопроверку, СОТРИТЕ коды DTC. РЕ-АКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

AL1: ПРОВЕРКА НАПРЯЖЕНИЯ АККУМУЛЯТОРА

1 Ведите положение ON.

2 Проверьте напряжение аккумулятора во включенном положении переключателя зажигания.

• Напряжение аккумулятора больше 9 В?

→ Да

Перейдите к AL2

→ Нет

ПРОВЕРЬТЕ аккумулятор и систему зарядки. За дополнительной информацией обратитесь к Разделу 414-00. ПОВТОРИТЕ самопроверку. СОТРИТЕ коды DTC.

AL2: ПРОВЕРКА СОСТОЯНИЯ ПЛАВКОГО ПРЕДОХРАНИТЕЛЯ.

1 Введите положение OFF.

2 Отсоедините Плавкий предохранитель 60 (7.5 A).

3 ПРОВЕРЬТЕ Плавкий предохранитель 60 (7.5 A).

4 Проверьте состояние плавкого предохранителя 60 (7.5 A).

• На плавком предохранителе или на клеммах присутствует коррозия?

→ Да

ОЧИСТИТЕ клеммы. УСТАНОВИТЕ новый плавкий предохранитель 60 (7.5 A). ПОВТОРИТЕ самопроверку, СОТРИТЕ коды DTC.

→ Нет

Перейдите к AL3

AL3: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ПИТАНИЯ МОДУЛЯ УПРАВЛЕНИЯ ПОДУШКАМИ БЕЗОПАСНОСТИ

ПРЕДУПРЕЖДЕНИЕ: Выждите по меньшей мере одну минуту после отсоединения провода массы аккумулятора перед рассоединением любого штекерного разъема вспомогательной удерживающей системы. Несоблюдение этой инструкции может привести к травматическим последствиям.

1 Дезактивизируйте вспомогательную удерживающую систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

2 Отсоедините C424 модуля управления подушками безопасности.

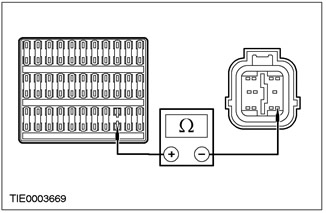

3 Измерьте сопротивление между выходом плавкого предохранителя 60 (7.5A) и штырем 8 C424 модуля управления подушками безопасности, электрической цепи 15-JA10 (зелено-оранжевой), со стороны электропроводки.

• Сопротивление меньше 5 Ом?

→ Да

Перейдите к AL4

→ Нет

ПРОВЕРЬТЕ контакты штекерного разъема на наличие следов коррозии или грязи. ПОВТОРИТЕ самопроверку. СОТРИТЕ коды DTC. РЕ-АКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

AL4: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ЗАЗЕМЛЕНИЯ МОДУЛЯ УПРАВЛЕНИЯ ПОДУШКАМИ БЕЗОПАСНОСТИ

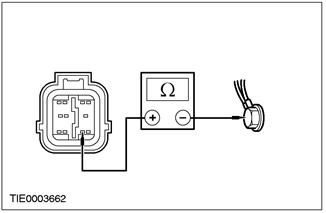

1 Измерьте сопротивление между штырем 9 C424 модуля управления подушками безопасности, электрической цепи 91-JA10 (черно-красной), со стороны электропроводки, и точкой заземления G41 на стойке «А».

• Сопротивление меньше 2 Ом?

→ Да

ПОВТОРИТЕ самопроверку, СОТРИТЕ коды DTC. РЕ-АКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

→ Нет

ПРОВЕРЬТЕ точку заземления G41 на стойке «А» для модуля управления подушками безопасности на прочность крепления и наличие коррозии. ПОВТОРИТЕ самопроверку, СОТРИТЕ коды DTC. РЕ-АКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

AM1: ПРОВЕРЬТЕ КОНТРОЛЬНУЮ ЛАМПУ ПОДУШЕК БЕЗОПАСНОСТИ.

1 Ведите положение ON.

2 Проверьте контрольную лампу подушек безопасности.

• Контрольная лампа подушек безопасности горит непрерывно?

→ Да

Перейдите к AM2

→ Нет

Перейдите к AM4

AM2: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ КОНТРОЛЬНОЙ ЛАМПЫ ПОДУШЕК БЕЗОПАСНОСТИ

ПРЕДУПРЕЖДЕНИЕ: Выждите по меньшей мере одну минуту после отсоединения провода массы аккумулятора перед рассоединением любого штекерного разъема вспомогательной удерживающей системы. Несоблюдение этой инструкции может привести к травматическим последствиям.

1 Введите положение OFF.

2 Дезактивизируйте вспомогательную удерживающую систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

3 Отсоедините C424 модуля управления подушками безопасности.

4 Отсоедините C809 щитка приборов.

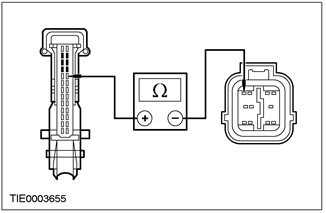

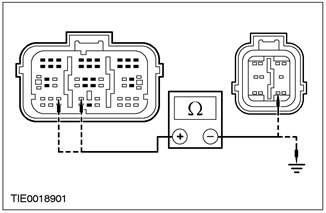

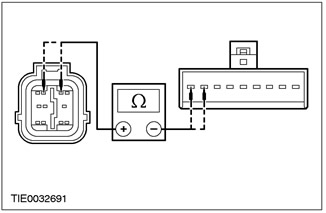

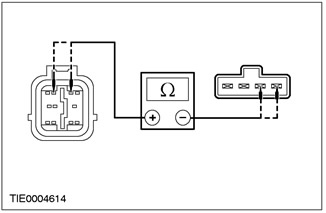

5 Измерьте сопротивление между штырем 22 C809 щитка приборов, электрической цепи 91S-JA14 (черно-зеленой), со стороны электропроводки, и штырем 4 C424 модуля управления подушками безопасности, электрической цепи 91S-JA14 (черно-зеленой), со стороны электропроводки.

• Сопротивление меньше 5 Ом?

→ Да

Перейдите к AM3

→ Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь 91S-JA14 (черно-зеленую). ПОВТОРИТЕ самопроверку, СОТРИТЕ коды DTC. РЕ-АКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

AM3: ПРОВЕРКА ФУНКЦИОНИРОВАНИЯ КОНТРОЛЬНОЙ ЛАМПЫ ПОДУШЕК БЕЗОПАСНОСТИ

1 Подсоедините C809 щитка приборов.

2 Установите соединительный провод с плавким предохранителем (7.5 А) между штырем 4 C424 модуля управления подушками безопасности, электрической цепи 91S-JA14 (черно-зеленой), со стороны электропроводки, и «массой».

3 Ведите положение ON.

• Контрольная лампа подушек безопасности горит?

→ Да

УСТАНОВИТЕ новую электрическую цепь выявления автоматического отключения/печатную схему щитка приборов. ПОВТОРИТЕ самопроверку, СОТРИТЕ коды DTC. РЕ-АКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

→ Нет

Перейдите к AM6

AM4: ПРОВЕРКА КОНТРОЛЬНЫХ ЛАМП ЩИТКА ПРИБОРОВ

ПРЕДУПРЕЖДЕНИЕ: Выждите по меньшей мере одну минуту после отсоединения провода массы аккумулятора перед рассоединением любого штекерного разъема вспомогательной удерживающей системы. Несоблюдение этой инструкции может привести к травматическим последствиям.

ПРИМЕЧАНИЕ: Модуль управления подушками безопасности активизирует звуковой предупреждающий сигнал при неисправности контрольной лампы подушек безопасности и наличии другой неисправности во вспомогательной удерживающей системе (например, разрыв электрической цепи модуля подушки безопасности водителя). Во всех случаях сначала ОТРЕМОНТИРУЙТЕ контрольную лампу подушек безопасности.

1 Введите положение OFF.

2 Дезактивизируйте вспомогательную удерживающую систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

3 Ведите положение ON.

4 Проверьте контрольные лампы щитка приборов.

• Контрольные лампы горят при переводе зажигания в положение ON?

→ Да

Перейдите к AM5

→ Нет

ПРОВЕРЬТЕ плавкий предохранитель щитка приборов. За дополнительной информацией обратитесь к Схемам электрических соединений.

AM5: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ КОНТРОЛЬНОЙ ЛАМПЫ ПОДУШЕК БЕЗОПАСНОСТИ

1 Введите положение OFF.

2 Отсоедините C424 модуля управления подушками безопасности.

3 Измерьте сопротивление между штырем 4 C424 модуля управления подушками безопасности, электрической цепи 91S-JA14 (черно-зеленой), со стороны жгута электропроводки, и «массой».

• Сопротивление больше 10 000 Ом?

→ Да

ПРОВЕРЬТЕ светодиод/лампочку контрольной лампы подушек безопасности. ПОВТОРИТЕ самопроверку, СОТРИТЕ коды DTC. РЕ-АКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

→ Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь 91S-JA14 (черно-зеленую). ПОВТОРИТЕ самопроверку, СОТРИТЕ коды DTC. РЕ-АКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

AM6: ПРОВЕРКА ФУНКЦИОНИРОВАНИЯ КОНТРОЛЬНОЙ ЛАМПЫ ПОДУШЕК БЕЗОПАСНОСТИ (ПРОДОЛЖЕНИЕ)

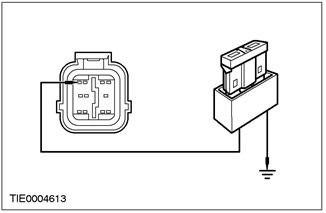

1 При проводе-перемычке с плавкой вставкой (7.5A), установленном между штырем 4 C424 модуля управления подушками безопасности, электрической цепи 91S-JA14 (черно-зеленой), со стороны электропроводки, и «массой».

2 Отсоедините соединительный провод с плавким предохранителем от «массы».

• Контрольная лампа подушек безопасности горит?

→ Да

УСТАНОВИТЕ новый модуль управления подушками безопасности. ПОВТОРИТЕ самопроверку, СОТРИТЕ коды DTC. РЕ-АКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

→ Нет

ПОВТОРИТЕ самопроверку, СОТРИТЕ коды DTC. РЕ-АКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

ПРЕДУПРЕЖДЕНИЕ: Выждите по меньшей мере одну минуту после отсоединения провода массы аккумулятора перед рассоединением любого штекерного разъема вспомогательной удерживающей системы. Несоблюдение этой инструкции может привести к травматическим последствиям.

AN1: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ КОНТРОЛЬНОЙ ЛАМПЫ ПОДУШЕК БЕЗОПАСНОСТИ

1 Дезактивизируйте вспомогательную удерживающую систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

2 Отсоедините C424 модуля управления подушками безопасности.

3 Отсоедините C809 щитка приборов.

4 Ведите положение ON.

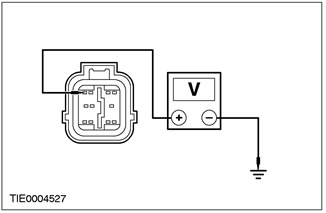

5 Измерьте напряжение между штырем 4 C424 модуля управления подушками безопасности, электрической цепи 91S-JA14 (черно-зеленой), со стороны жгута электропроводки, и «массой».

• Напряжение регистрируется?

→ Да

ОТРЕМОНТИРУЙТЕ электрическую цепь 91S-JA14 (черно-зеленую) и 15-JA10 (зелено-оранжевую). ПОВТОРИТЕ самопроверку, СОТРИТЕ коды DTC. РЕ-АКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

→ Нет

ПРОВЕРЬТЕ щиток приборов. За дополнительной информацией обратитесь к Разделу 413-01. ПОВТОРИТЕ самопроверку, СОТРИТЕ коды DTC. РЕ-АКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

ПРЕДУПРЕЖДЕНИЕ: Выждите по меньшей мере одну минуту после отсоединения провода массы аккумулятора перед рассоединением любого штекерного разъема вспомогательной удерживающей системы. Несоблюдение этой инструкции может привести к травматическим последствиям.

AO1: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ПОДУШКИ БЕЗОПАСНОСТИ ВОДИТЕЛЯ

1 Дезактивизируйте вспомогательную удерживающую систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

2 Ведите положение ON.

3 Выполните самопроверку с установленными имитаторами.

• Система функционирует правильно?

→ Да

Перейдите к AO2

→ Нет

Перейдите к AO3

AO2: ПРОВЕРКА МОДУЛЯ ПОДУШКИ БЕЗОПАСНОСТИ ВОДИТЕЛЯ

ПРЕДУПРЕЖДЕНИЕ: Не продолжайте это проверку без WDS. Несоблюдение этой инструкции может привести к травматическим последствиям.

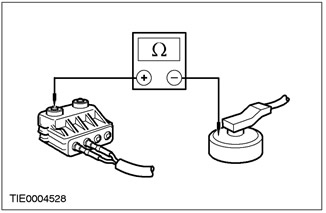

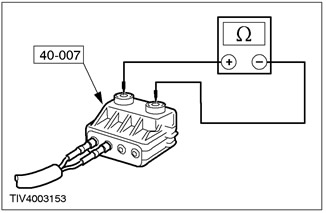

1 Подсоедините провод проверки/ инициирования срабатывания 40-007-01 к модулю подушки безопасности водителя.

2 Выберите на WDS опцию DMM.

3 Подсоедините провод проверки/ срабатывания к WDS.

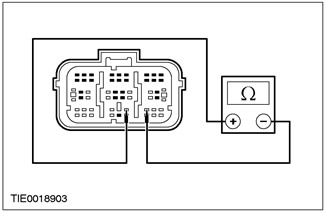

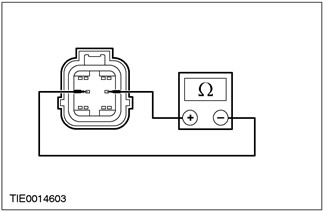

4 Измерьте сопротивление между каждым из штырей и корпусом модуля подушки безопасности.

• Сопротивление больше 10 000 Ом?

→ Да

ПОВТОРИТЕ самопроверку, СОТРИТЕ коды DTC. РЕ-АКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

→ Нет

УСТАНОВИТЕ новый модуль подушки безопасности водителя. ПОВТОРИТЕ самопроверку, СОТРИТЕ коды DTC. РЕ-АКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

AO3: ПРОВЕРКА ДОПОЛНИТЕЛЬНОГО ЖГУТА ЭЛЕКТРОПРОВОДКИ ПОДУШЕК БЕЗОПАСНОСТИ НА НАЛИЧИЕ КОРОТКОГО ЗАМЫКАНИЯ НА «МАССУ»

1 Введите положение OFF.

2 Отсоедините C424 модуля управления подушками безопасности.

3 Отсоедините Имитатор модуля подушки безопасности водителя.

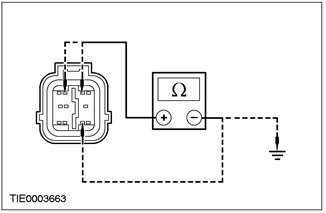

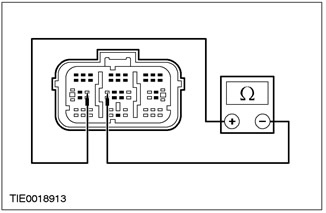

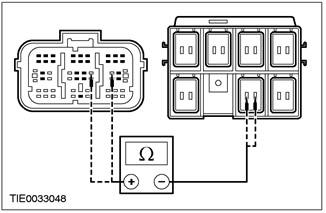

4 Измерьте сопротивление между:

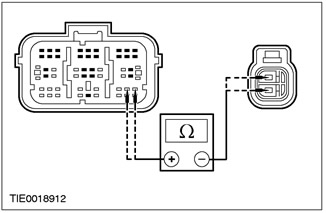

- штырем 2 C424 модуля управления подушками безопасности, электрической цепи 15S-JA8 (зелено-красной), и штырем 9, электрической цепи 91-JA10 (черно-красной), со стороны электропроводки; и

- штырем 2 C424 модуля управления подушками безопасности, электрической цепи 15S-JA8 (зелено-красной), со стороны электропроводки, и «массой»; и

- штырем 3 C424 модуля управления подушками безопасности, электрической цепи 91S-JA8 (черно-оранжевой), и штырем 9, электрической цепи 91-JA10 (черно-красной), со стороны электропроводки; и

- штырем 3 C424 модуля управления подушками безопасности, электрической цепи 91S-JA8 (черно-оранжевой), со стороны электропроводки, и «массой».

5 Поверните рулевое колесо от упора до упора и отметьте показания сопротивления.

• Сопротивление во всех случаях больше 10 000 Ом?

→ Да

ПОВТОРИТЕ самопроверку, СОТРИТЕ коды DTC. РЕ-АКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

→ Нет

Перейдите к AO4

AO4: ПРОВЕРКА ЧАСОВОЙ ПРУЖИНЫ НА НАЛИЧИЕ КОРОТКОГО ЗАМЫКАНИЯ НА «МАССУ»

1 Отсоедините Жгут электропроводки модуля подушки безопасности водителя - C921.

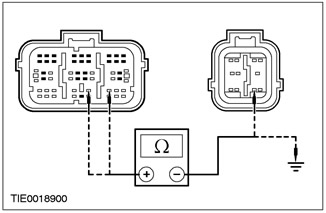

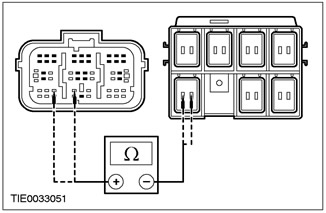

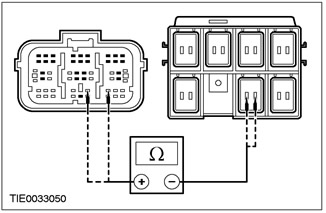

2 Измерьте сопротивление между:

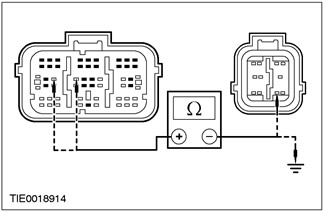

- штырем 2 C424 модуля управления подушками безопасности, электрической цепи 15S-JA8 (зелено-красной), и штырем 9, электрической цепи 91-JA10 (черно-красной), со стороны электропроводки; и

- штырем 2 C424 модуля управления подушками безопасности, электрической цепи 15S-JA8 (зелено-красной), со стороны электропроводки, и «массой»; и

- штырем 3 C424 модуля управления подушками безопасности, электрической цепи 91S-JA8 (черно-оранжевой), и штырем 9, электрической цепи 91-JA10 (черно-красной), со стороны электропроводки; и

- штырем 3 C424 модуля управления подушками безопасности, электрической цепи 91S-JA8 (черно-оранжевой), со стороны электропроводки, и «массой».

3 Поверните рулевое колесо от упора до упора и отметьте показания сопротивления.

• Сопротивление больше 10 000 Ом?

→ Да

УСТАНОВИТЕ новый жгут электропроводки подушки безопасности. ПОВТОРИТЕ самопроверку, СОТРИТЕ коды DTC. РЕ-АКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

→ Нет

Перейдите к AO5

AO5: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ МОДУЛЯ ПОДУШКИ БЕЗОПАСНОСТИ ВОДИТЕЛЯ НА НАЛИЧИЕ КОРОТКОГО ЗАМЫКАНИЯ НА «МАССУ»

1 Отсоедините C896 или C898 часовой пружины.

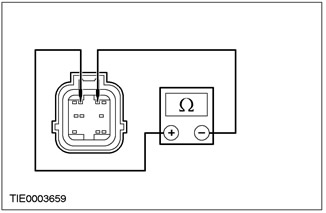

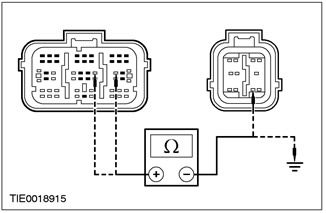

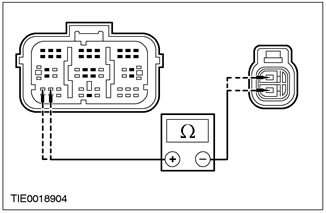

2 Измерьте сопротивление между:

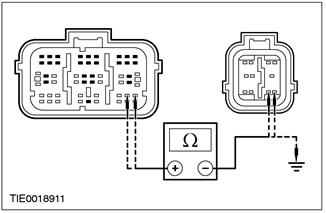

- штырем 2 C424 модуля управления подушками безопасности, электрической цепи 15S-JA8 (зелено-красной), и штырем 9, электрической цепи 91-JA10 (черно-красной), со стороны электропроводки; и

- штырем 2 C424 модуля управления подушками безопасности, электрической цепи 15S-JA8 (зелено-красной), со стороны электропроводки, и «массой»; и

- штырем 3 C424 модуля управления подушками безопасности, электрической цепи 91S-JA8 (черно-оранжевой), и штырем 9, электрической цепи 91-JA10 (черно-красной), со стороны электропроводки; и

- штырем 3 C424 модуля управления подушками безопасности, электрической цепи 91S-JA8 (черно-оранжевой), со стороны электропроводки, и «массой».

• Сопротивление во всех случаях больше 10 000 Ом?

→ Да

УСТАНОВИТЕ новую часовую пружину. За дополнительной информацией обратитесь к Часовая пружина имеющейся в этом разделе. ПОВТОРИТЕ самопроверку, СОТРИТЕ коды DTC. РЕ-АКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

→ Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь 15S-JA8 (зелено-красную) или 91S-JA8 (черно-оранжевую) и 91-JA10 (черно-красную). ПОВТОРИТЕ самопроверку, СОТРИТЕ коды DTC. РЕ-АКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

AP1: ПРОВЕРКА ДОПОЛНИТЕЛЬНОГО ЖГУТА ЭЛЕКТРОПРОВОДКИ ПОДУШКИ БЕЗОПАСНОСТИ НА НАЛИЧИЕ КОРОТКОГО ЗАМЫКАНИЯ НА + АККУМУЛЯТОРА

ПРЕДУПРЕЖДЕНИЕ: Выждите по меньшей мере одну минуту после отсоединения провода массы аккумулятора перед рассоединением любого штекерного разъема вспомогательной удерживающей системы. Несоблюдение этой инструкции может привести к травматическим последствиям.

1 Дезактивизируйте вспомогательную удерживающую систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

2 Визуально проверьте дополнительный жгут электропроводки подушки безопасности водителя на наличие повреждений.

3 Отсоедините Имитатор модуля подушки безопасности водителя.

4 Ведите положение ON.

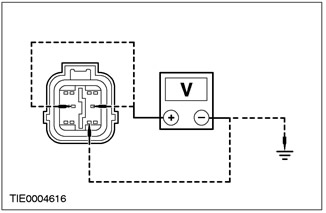

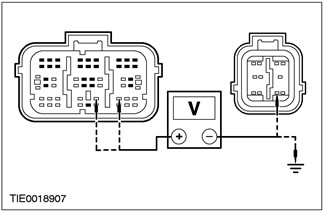

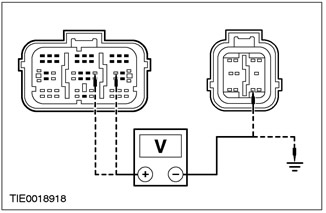

5 Измерьте напряжение между:

- штырем 2 C424 модуля управления подушками безопасности, электрической цепи 15S-JA8 (зелено-красной), и штырем 9, электрической цепи 91-JA10 (черно-красной), со стороны электропроводки; и

- штырем 2 C424 модуля управления подушками безопасности, электрической цепи 15S-JA8 (зелено-красной), со стороны электропроводки, и «массой»;

- штырем 3 C424 модуля управления подушками безопасности, электрической цепи 91S-JA8 (черно-оранжевой), и штырем 9, электрической цепи 91-JA10 (черно-красной), со стороны электропроводки; и

- штырем 3 C424 модуля управления подушками безопасности, электрической цепи 91S-JA8 (черно-оранжевой), со стороны электропроводки, и «массой».

• Напряжение регистрируется?

→ Да

Перейдите к AP2

→ Нет

ПОДСОЕДИНИТЕ имитатор модуля подушки безопасности водителя и модуль управления подушками безопасности. ПОВТОРИТЕ самопроверку, СОТРИТЕ коды DTC. РЕ-АКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

AP2: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ЧАСОВОЙ ПРУЖИНЫ НА НАЛИЧИЕ КОРОТКОГО ЗАМЫКАНИЯ НА + АККУМУЛЯТОРА

1 Введите положение OFF.

2 Отсоедините C921 жгута электропроводки подушки безопасности водителя.

3 Ведите положение ON.

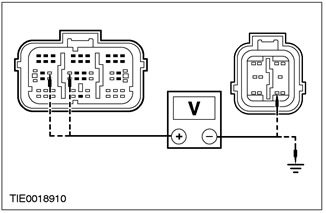

4 Измерьте напряжение между:

- штырем 2 C424 модуля управления подушками безопасности, электрической цепи 15S-JA8 (зелено-красной), и штырем 9, электрической цепи 91-JA10 (черно-красной), со стороны электропроводки; и

- штырем 2 C424 модуля управления подушками безопасности, электрической цепи 15S-JA8 (зелено-красной), со стороны электропроводки, и «массой»; и

- штырем 3 C424 модуля управления подушками безопасности, электрической цепи 91S-JA8 (черно-оранжевой), и штырем 9, электрической цепи 91-JA10 (черно-красной), со стороны электропроводки; и

- штырем 3 C424 модуля управления подушками безопасности, электрической цепи 91S-JA8 (черно-оранжевой), со стороны электропроводки, и «массой».

5 Поверните рулевое колесо от упора до упора и отметьте показания напряжения.

• Напряжение регистрируется?

→ Да

Перейдите к AP3

→ Нет

УСТАНОВИТЕ новый жгут электропроводки подушки безопасности. ПОВТОРИТЕ самопроверку, СОТРИТЕ коды DTC. РЕ-АКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

AP3: ПРОВЕРКА ЖГУТА ЭЛЕКТРОПРОВОДКИ ПОДУШКИ БЕЗОПАСНОСТИ НА НАЛИЧИЕ КОРОТКОГО ЗАМЫКАНИЯ НА «+ «АККУМУЛЯТОРА

1 Введите положение OFF.

2 Отсоедините C896 или C898 часовой пружины.

3 Ведите положение ON.

4 Измерьте напряжение между:

- штырем 2 C424 модуля управления подушками безопасности, электрической цепи 15S-JA8 (зелено-красной), и штырем 9, электрической цепи 91-JA10 (черно-красной), со стороны электропроводки; и

- штырем 2 C424 модуля управления подушками безопасности, электрической цепи 15S-JA8 (зелено-красной), со стороны электропроводки, и «массой»; и

- штырем 3 C424 модуля управления подушками безопасности, электрической цепи 91S-JA8 (черно-оранжевой), и штырем 9, электрической цепи 91-JA10 (черно-красной), со стороны электропроводки; и

- штырем 3 C424 модуля управления подушками безопасности, электрической цепи 91S-JA8 (черно-оранжевой), со стороны электропроводки, и «массой».

• Напряжение регистрируется?

→ Да

ОТРЕМОНТИРУЙТЕ электрическую цепь 15S-JA8 (зелено-красную) или 91S-JA8 (черно-оранжевую) и 15-JA10 (зелено-оранжевую) или 91S-JA13 (черно-красную). ПОВТОРИТЕ самопроверку, СОТРИТЕ коды DTC. РЕ-АКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

→ Нет

УСТАНОВИТЕ новую часовую пружину. За дополнительной информацией обратитесь к Часовая пружина имеющейся в этом разделе. ПОВТОРИТЕ самопроверку, СОТРИТЕ коды DTC. РЕ-АКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

AQ1: ПРОВЕРКА СОПРОТИВЛЕНИЯ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ МОДУЛЯ ПОДУШКИ БЕЗОПАСНОСТИ ВОДИТЕЛЯ

ПРЕДУПРЕЖДЕНИЕ: Выждите по меньшей мере одну минуту после отсоединения провода массы аккумулятора перед рассоединением любого штекерного разъема вспомогательной удерживающей системы. Несоблюдение этой инструкции может привести к травматическим последствиям.

1 Дезактивизируйте вспомогательную удерживающую систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

2 Ведите положение ON.

3 Выполните самопроверку с установленными имитаторами.

• Система функционирует правильно?

→ Да

Перейдите к AQ2

→ Нет

Перейдите к AQ3

AQ2: ПРОВЕРЬТЕ СОПРОТИВЛЕНИЕ ВОСПЛАМЕНИТЕЛЯ МОДУЛЯ ПОДУШКИ БЕЗОПАСНОСТИ ВОДИТЕЛЯ

ПРЕДУПРЕЖДЕНИЕ: Не продолжайте эту проверку без WDS. Несоблюдение этой инструкции может привести к травматическим последствиям.

1 Подсоедините провод проверки/ инициирования срабатывания 40-007-01 к модулю подушки безопасности водителя.

2 Выберите на WDS опцию DMM.

3 Подсоедините провод проверки/ срабатывания к WDS.

4 Измерьте сопротивление электрической цепи воспламенителя модуля подушки безопасности.

• Сопротивление находится в диапазоне между 2 и 3 Ом?

→ Да

ПОВТОРИТЕ самопроверку, СОТРИТЕ коды DTC. РЕ-АКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

→ Нет

УСТАНОВИТЕ новый модуль подушки безопасности водителя. ПОВТОРИТЕ самопроверку, СОТРИТЕ коды DTC. РЕ-АКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

AQ3: ПРОВЕРКА ДОПОЛНИТЕЛЬНОГО ЖГУТА ЭЛЕКТРОПРОВОДКИ МОДУЛЯ ПОДУШКИ БЕЗОПАСНОСТИ ВОДИТЕЛЯ НА НАЛИЧИЕ РАЗРЫВА ИЛИ ВЫСОКОГО СОПРОТИВЛЕНИЯ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ

1 Введите положение OFF.

2 Отсоедините C921 жгута электропроводки модуля подушки безопасности водителя.

3 Измерьте сопротивление между:

- штырем 2 C424 модуля управления подушками безопасности, электрической цепи 15S-JA8 (зелено-красной), со стороны электропроводки, и штырем 3 C921 часовой пружины, электрической цепи 15S-JA8 (зелено-красной), со стороны элемента; и

- штырем 3 C424 модуля управления подушками безопасности, электрической цепи 91S-JA8 (черно-оранжевой), со стороны электропроводки, и штырем 4 C921 часовой пружины, электрической цепи 91S-JA8 (черно-оранжевой), со стороны элемента.

4 Поверните рулевое колесо от упора до упора и отметьте показания сопротивления.

• Сопротивление во всех случаях меньше 5 Ом?

→ Да

УСТАНОВИТЕ новый дополнительный жгут электропроводки подушки безопасности водителя ПОВТОРИТЕ самопроверку, СОТРИТЕ коды DTC. РЕ-АКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

→ Нет

Перейдите к AQ4

AQ4: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ЧАСОВОЙ ПРУЖИНЫ НА НАЛИЧИЕ РАЗРЫВА ИЛИ ВЫСОКОГО СОПРОТИВЛЕНИЯ

1 Отсоедините C896 или C898 часовой пружины.

ПРИМЕЧАНИЕ: Показан автомобиль без поддержки устойчивости на курсе.

2 Измерьте сопротивление между:

- штырем 2 C424 модуля управления подушками безопасности, электрической цепи 15S-JA8 (зелено-красной), со стороны электропроводки, и штырем 9 C896 часовой пружины, электрической цепи 15S-JA8 (зелено-красной) (штырем 4 C898 с поддержкой устойчивости на курсе), со стороны электропроводки; и

- штырем 3 C424 модуля управления подушками безопасности, электрической цепи 91S-JA8 (черно-оранжевой), со стороны электропроводки, и штырем 8 C896 часовой пружины, электрической цепи 91S-JA8 (черно-оранжевой) (штырем 3 C898 с поддержкой устойчивости на курсе), со стороны электропроводки.

• Сопротивление во всех случаях меньше 5 Ом?

→ Да

Установите новую часовую пружину. За дополнительной информацией обратитесь к Часовая пружина имеющейся в этом разделе. ПОВТОРИТЕ самопроверку, СОТРИТЕ коды DTC. РЕ-АКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

→ Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь 15S-JA8 (зелено-красную) или 91S-JA8 (черно-оранжевую). ПОВТОРИТЕ самопроверку, СОТРИТЕ коды DTC. РЕ-АКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

AR1: ПРОВЕРКА СОПРОТИВЛЕНИЯ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ МОДУЛЯ ПОДУШКИ БЕЗОПАСНОСТИ ВОДИТЕЛЯ

ПРЕДУПРЕЖДЕНИЕ: Выждите по меньшей мере одну минуту после отсоединения провода массы аккумулятора перед рассоединением любого штекерного разъема вспомогательной удерживающей системы. Несоблюдение этого указания может привести к травматическим последствиям.

1 Дезактивизируйте вспомогательную удерживающую систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

2 Ведите положение ON.

3 Выполните самопроверку с установленными имитаторами.

• Система функционирует правильно?

→ Да

Перейдите к AR2

→ Нет

Перейдите к AR3

AR2: ПРОВЕРКА СОПРОТИВЛЕНИЯ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ВОСПЛАМЕНИТЕЛЯ МОДУЛЯ ПОДУШКИ БЕЗОПАСНОСТИ ВОДИТЕЛЯ

ПРЕДУПРЕЖДЕНИЕ: Не продолжайте эту проверку без WDS. Несоблюдение этой инструкции может привести к травматическим последствиям.

1 Подсоедините провод проверки/ развертывания 40-007-01 к модулю подушки безопасности водителя.

2 Выберите на WDS опцию DMM.

3 Подсоедините провод проверки/ инициирования срабатывания к WDS.

4 Измерьте сопротивление электрической цепи воспламенителя модуля подушки безопасности.

• Сопротивление находится в диапазоне между 2 и 3 Ом?

→ Да

ПОВТОРИТЕ самопроверку, СОТРИТЕ коды DTC. РЕ-АКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

→ Нет

УСТАНОВИТЕ новый модуль подушки безопасности водителя. ПОВТОРИТЕ самопроверку, СОТРИТЕ коды DTC. РЕ-АКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

AR3: ПРОВЕРКА ЖГУТА ЭЛЕКТРОПРОВОДКИ ПОДУШКИ БЕЗОПАСНОСТИ НА НАЛИЧИЕ НИЗКОГО СОПРОТИВЛЕНИЯ

1 Введите положение OFF.

2 Отсоедините C921 жгута электропроводки модуля подушки безопасности.

3 Измерьте сопротивление между штырем 2 C424 модуля управления подушками безопасности, электрической цепи 15S-JA8 (зелено-красной), и штырем 3, электрической цепи 91S-JA8 (черно-оранжевой), со стороны электропроводки.

4 Поверните рулевое колесо от упора до упора и отметьте показания сопротивления.

• Сопротивление больше 10 000 Ом?

→ Да

УСТАНОВИТЕ новый жгут электропроводки подушки безопасности. ПОВТОРИТЕ самопроверку, СОТРИТЕ коды DTC. РЕ-АКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

→ Нет

Перейдите к AR4

AR4: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ЧАСОВОЙ ПРУЖИНЫ НА НАЛИЧИЕ НИЗКОГО СОПРОТИВЛЕНИЯ

1 Отсоедините C896 или C898 часовой пружины.

2 Измерьте сопротивление между штырем 2 C424 модуля управления подушками безопасности, электрической цепи 15S-JA8 (зелено-красной), и штырем 3, электрической цепи 91S-JA8 (черно-оранжевой), со стороны электропроводки.

• Сопротивление больше 10 000 Ом?

→ Да

УСТАНОВИТЕ новую часовую пружину. За дополнительной информацией обратитесь к Часовая пружина имеющейся в этом разделе. ПОВТОРИТЕ самопроверку, СОТРИТЕ коды DTC. РЕ-АКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

→ Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь 15S-JA8 (зелено-красную) и 91S-JA8 (черно-оранжевую). ПОВТОРИТЕ самопроверку, СОТРИТЕ коды DTC. РЕ-АКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

AS1: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ПОДУШКИ БЕЗОПАСНОСТИ ПАССАЖИРА

ПРЕДУПРЕЖДЕНИЕ: Выждите по меньшей мере одну минуту после отсоединения провода массы аккумулятора перед рассоединением любого штекерного разъема вспомогательной удерживающей системы. Несоблюдение этой инструкции может привести к травматическим последствиям.

1 Дезактивизируйте вспомогательную удерживающую систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

2 Ведите положение ON.

3 Выполните самопроверку с установленными имитаторами.

• Система функционирует правильно?

→ Да

Перейдите к AS2

→ Нет

Перейдите к AS3

AS2: ПРОВЕРКА МОДУЛЯ ПОДУШКИ БЕЗОПАСНОСТИ ПАССАЖИРА

ПРЕДУПРЕЖДЕНИЕ: Не продолжайте эту проверку без WDS. Несоблюдение этой инструкции может привести к травматическим последствиям.

1 Подсоедините провод проверки/ инициирования срабатывания 40-007-01 к модулю подушки безопасности водителя.

2 Выберите на WDS опцию DMM.

3 Подсоедините провод проверки/ инициирования срабатывания к WDS.

4 Измерьте сопротивление между каждым из штырей и корпусом модуля подушки безопасности.

• Сопротивление больше 10 000 Ом?

→ Да

ПОВТОРИТЕ самопроверку, СОТРИТЕ коды DTC. РЕ-АКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

→ Нет

УСТАНОВИТЕ новый модуль подушки безопасности пассажира. ПОВТОРИТЕ самопроверку, СОТРИТЕ коды DTC. РЕ-АКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

AS3: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ПОДУШКИ БЕЗОПАСНОСТИ ПАССАЖИРА НА НАЛИЧИЕ КОРОТКОГО ЗАМЫКАНИЯ НА «МАССУ»

1 Введите положение OFF.

2 Отсоедините C424 модуля управления подушками безопасности.

3 Измерьте сопротивление между:

- штырем 5 C424 модуля управления подушками безопасности, электрической цепи 15S-JA11 (зелено-белой), и штырем 9, электрической цепи 91-JA10 (черно-красной), со стороны электропроводки; и

- штырем 5 C424 модуля управления подушками безопасности, электрической цепи 15S-JA11 (зелено-белой), со стороны электропроводки, и «массой»; и

- штырем 6 C424 модуля управления подушками безопасности, электрической цепи 91S-JA11 (черно-белой), и штырем 9, электрической цепи 91-JA10 (черно-красной), со стороны электропроводки; и

- штырем 6 C424 модуля управления подушками безопасности, электрической цепи 91S-JA11 (черно-белой), со стороны электропроводки, и «массой».

• Сопротивление во всех случаях больше 10 000 Ом?

→ Да

ПОВТОРИТЕ самопроверку, СОТРИТЕ коды DTC. РЕ-АКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

→ Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь 15S-JA11 (зелено-белую) или 91S-JA11 (черно-белую) и 91-JA10 (черно-красную). ПОВТОРИТЕ самопроверку, СОТРИТЕ коды DTC. РЕ-АКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

AT1: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ПОДУШКИ БЕЗОПАСНОСТИ ПАССАЖИРА НА НАЛИЧИЕ КОРОТКОГО ЗАМЫКАНИЯ НА + АККУМУЛЯТОРА

ПРЕДУПРЕЖДЕНИЕ: Выждите по меньшей мере одну минуту после отсоединения провода массы аккумулятора перед рассоединением любого штекерного разъема вспомогательной удерживающей системы. Несоблюдение этой инструкции может привести к травматическим последствиям.

1 Дезактивизируйте вспомогательную удерживающую систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

2 Визуально проверьте жгут электропроводки подушки безопасности пассажира на наличие повреждений.

3 Отсоедините Имитатор модуля подушки безопасности пассажира.

4 Ведите положение ON.

5 Измерьте напряжение между:

- штырем 5 C424 модуля управления подушками безопасности, электрической цепи 15S-JA11 (зелено-белой), и штырем 9, электрической цепи 91-JA10 (черно-красной), со стороны электропроводки; и

- штырем 5 C424 модуля управления подушками безопасности, электрической цепи 15S-JA11 (зелено-белой), со стороны электропроводки, и «массой»; и

- штырем 6 C424 модуля управления подушками безопасности, электрической цепи 91S-JA11 (черно-белой), и штырем 9, электрической цепи 91-JA10 (черно-красной), со стороны электропроводки; и

- штырем 6 C424 модуля управления подушками безопасности, электрической цепи 91S-JA11 (черно-белой), со стороны электропроводки, и «массой».

• Напряжение регистрируется?

→ Да

ОТРЕМОНТИРУЙТЕ электрическую цепь 15S-JA11 (зелено-белую) или 91S-JA11 (черно-белую) и 15-JA10 (зелено-оранжевую) или 91S-JA13 (черно-красную). ПОВТОРИТЕ самопроверку, СОТРИТЕ коды DTC. РЕ-АКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

→ Нет

ПОДСОЕДИНИТЕ имитатор модуля подушки безопасности пассажира и модуль управления подушками безопасности. ПОВТОРИТЕ самопроверку, СОТРИТЕ коды DTC. РЕ-АКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

AU1: ПРОВЕРКА СОПРОТИВЛЕНИЯ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ МОДУЛЯ ПОДУШКИ БЕЗОПАСНОСТИ ПАССАЖИРА

ПРЕДУПРЕЖДЕНИЕ: Выждите по меньшей мере одну минуту после отсоединения провода массы аккумулятора перед рассоединением любого штекерного разъема вспомогательной удерживающей системы. Несоблюдение этой инструкции может привести к травматическим последствиям.

1 Дезактивизируйте вспомогательную удерживающую систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

2 Ведите положение ON.

3 Выполните самопроверку с установленными имитаторами.

• Система функционирует правильно?

→ Да

Перейдите к AU2

→ Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь 15S-JA11 (зелено-белую) или 91S-JA11 (черно-белую). ПОВТОРИТЕ самопроверку, СОТРИТЕ коды DTC. РЕ-АКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

AU2: ПРОВЕРКА СОПРОТИВЛЕНИЯ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ВОСПЛАМЕНИТЕЛЯ МОДУЛЯ ПОДУШКИ БЕЗОПАСНОСТИ ПАССАЖИРА

ПРЕДУПРЕЖДЕНИЕ: Не продолжайте эту проверку без WDS. Несоблюдение этой инструкции может привести к травматическим последствиям.

1 Подсоедините провод проверки/ инициирования срабатывания 40-007-01 к модулю подушки безопасности пассажира.

2 Выберите на WDS опцию DMM.

3 Подсоедините провод проверки/ инициирования срабатывания к WDS.

4 Измерьте сопротивление электрической цепи воспламенителя модуля подушки безопасности.

• Сопротивление находится в диапазоне между 2 и 3 Ом?

→ Да

ПОВТОРИТЕ самопроверку, СОТРИТЕ коды DTC. РЕ-АКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

→ Нет

УСТАНОВИТЕ новый модуль подушки безопасности пассажира. ПОВТОРИТЕ самопроверку, СОТРИТЕ коды DTC. РЕ-АКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

AV1: ПРОВЕРКА СОПРОТИВЛЕНИЯ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ МОДУЛЯ ПОДУШКИ БЕЗОПАСНОСТИ ПАССАЖИРА

ПРЕДУПРЕЖДЕНИЕ: Выждите по меньшей мере одну минуту после отсоединения провода массы аккумулятора перед рассоединением любого штекерного разъема вспомогательной удерживающей системы. Несоблюдение этой инструкции может привести к травматическим последствиям.

1 Дезактивизируйте вспомогательную удерживающую систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

2 Ведите положение ON.

3 Выполните самопроверку с установленными имитаторами.

• Система функционирует правильно?

→ Да

Перейдите к AV2

→ Нет

Перейдите к AV3

AV2: ПРОВЕРКА СОПРОТИВЛЕНИЯ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ВОСПЛАМЕНИТЕЛЯ МОДУЛЯ ПОДУШКИ БЕЗОПАСНОСТИ ПАССАЖИРА

ПРЕДУПРЕЖДЕНИЕ: Не продолжайте эту проверку без WDS. Несоблюдение этой инструкции может привести к травматическим последствиям.

1 Подсоедините провод проверки/ инициирования срабатывания 40-007-01 к модулю подушки безопасности пассажира.

2 Выберите на WDS опцию DMM.

3 Подсоедините провод проверки/ инициирования срабатывания к WDS.

4 Измерьте сопротивление электрической цепи воспламенителя модуля подушки безопасности.

• Сопротивление находится в диапазоне между 2 и 3 Ом?

→ Да

ПОВТОРИТЕ самопроверку, СОТРИТЕ коды DTC. РЕ-АКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

→ Нет

УСТАНОВИТЕ новый модуль подушки безопасности пассажира. ПОВТОРИТЕ самопроверку, СОТРИТЕ коды DTC. РЕ-АКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

AV3: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ПОДУШКИ БЕЗОПАСНОСТИ ПАССАЖИРА НА НАЛИЧИЕ НИЗКОГО СОПРОТИВЛЕНИЯ

1 Введите положение OFF.

2 Отсоедините Имитатор подушки безопасности пассажира.

3 Отсоедините C424 модуля управления подушками безопасности.

4 Измерьте сопротивление между штырем 5 C424 модуля управления подушками безопасности, электрической цепи 15S-JA11 (зелено-белой), и штырем 6, электрической цепи 91S-JA11 (черно-белой), со стороны электропроводки.

• Сопротивление больше 10 000 Ом?

→ Да

ПОВТОРИТЕ самопроверку, СОТРИТЕ коды DTC. РЕ-АКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

→ Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь 15S-JA11 (зелено-белую) и 91S-JA11 (черно-белую). ПОВТОРИТЕ самопроверку, СОТРИТЕ коды DTC. РЕ-АКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

AW1: ПРОВЕРКА СОПРОТИВЛЕНИЯ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ НАТЯЖИТЕЛЯ РЕМНЯ БЕЗОПАСНОСТИ ВОДИТЕЛЯ

ПРЕДУПРЕЖДЕНИЕ: Выждите по меньшей мере одну минуту после отсоединения провода массы аккумулятора перед рассоединением любого штекерного разъема вспомогательной удерживающей системы. Несоблюдение этой инструкции может привести к травматическим последствиям.

1 Дезактивизируйте вспомогательную удерживающую систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

2 Ведите положение ON.

3 Выполните самопроверку с установленными имитаторами.

• Система функционирует правильно?

→ Да

УСТАНОВИТЕ новый натяжитель ремня безопасности водителя. За дополнительной информацией обратитесь к Разделу 501-20A / 501-20B. ПОВТОРИТЕ самопроверку, СОТРИТЕ коды DTC. РЕ-АКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

→ Нет

ПРОВЕРЬТЕ правильность установки имитатора модуля подушки безопасности. ПОВТОРИТЕ самопроверку, СОТРИТЕ коды DTC. РЕ-АКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

AX1: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ НАТЯЖИТЕЛЯ РЕМНЯ БЕЗОПАСНОСТИ ВОДИТЕЛЯ

ПРЕДУПРЕЖДЕНИЕ: Выждите по меньшей мере одну минуту после отсоединения провода массы аккумулятора перед рассоединением любого штекерного разъема вспомогательной удерживающей системы. Несоблюдение этой инструкции может привести к травматическим последствиям.

1 Дезактивизируйте вспомогательную удерживающую систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

2 Ведите положение ON.

3 Выполните самопроверку с установленными имитаторами.

• Система функционирует правильно?

→ Да

ПРОВЕРЬТЕ, правильно ли располагается штекерный разъем натяжителя ремня безопасности водителя в блоке под сиденьем водителя. УСТАНОВИТЕ новый натяжитель ремня безопасности водителя. За дополнительной информацией обратитесь к Разделу 501-20A / 501-20B. ПОВТОРИТЕ самопроверку, СОТРИТЕ коды DTC. РЕ-АКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

→ Нет

Перейдите к AX2

AX2: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ НАТЯЖИТЕЛЯ РЕМНЯ БЕЗОПАСНОСТИ ВОДИТЕЛЯ НА НАЛИЧИЕ РАЗРЫВА ИЛИ ВЫСОКОГО СОПРОТИВЛЕНИЯ

1 Введите положение OFF.

2 Отсоедините C423 модуля управления подушками безопасности.

3 Отсоедините Имитатор подушки безопасности, расположенный под сиденьем водителя.

4 Измерьте сопротивление между:

- штырем 11 C423 модуля управления подушками безопасности, электрической цепи 15S-JA33 (зелено-голубой), со стороны электропроводки, и штырем 4 C30 штекерного разъема, расположенного под сиденьем водителя, электрической цепи 15S-JA33 (зелено-голубой), со стороны электропроводки; и

- штырем 12 C423 модуля управления подушками безопасности, электрической цепи 91S-JA33 (черно-голубой), со стороны электропроводки, и штырем 3 C30 штекерного разъема, расположенного под сиденьем водителя, электрической цепи 91S-JA33 (черно-голубой), со стороны электропроводки.

• Сопротивление во всех случаях меньше 5 Ом?

→ Да

ПОВТОРИТЕ самопроверку, СОТРИТЕ коды DTC. РЕ-АКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

→ Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь 15S-JA33 (зелено-голубую) или 91S-JA33 (черно-голубую). ПОВТОРИТЕ самопроверку, СОТРИТЕ коды DTC. РЕ-АКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

AY1: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ НАТЯЖИТЕЛЯ РЕМНЯ БЕЗОПАСНОСТИ ВОДИТЕЛЯ

ПРЕДУПРЕЖДЕНИЕ: Выждите по меньшей мере одну минуту после отсоединения провода массы аккумулятора перед рассоединением любого штекерного разъема вспомогательной удерживающей системы. Несоблюдение этой инструкции может привести к травматическим последствиям.

1 Дезактивизируйте вспомогательную удерживающую систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

2 Ведите положение ON.

3 Выполните самопроверку с установленными имитаторами.

• Система функционирует правильно?

→ Да

УСТАНОВИТЕ новый натяжитель ремня безопасности водителя. За дополнительной информацией обратитесь к Разделу 501-20A / 501-20B. ПОВТОРИТЕ самопроверку, СОТРИТЕ коды DTC. РЕ-АКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

→ Нет

Перейдите к AY2

AY2: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ НАТЯЖИТЕЛЯ РЕМНЯ БЕЗОПАСНОСТИ ВОДИТЕЛЯ НА НАЛИЧИЕ КОРОТКОГО ЗАМЫКАНИЯ НА + АККУМУЛЯТОРА

1 Введите положение OFF.

2 Отсоедините C423 и C424 модуля управления подушками безопасности.

3 Отсоедините Имитатор подушки безопасности, установленный под сиденьем водителя.

4 Ведите положение ON.

5 Измерьте напряжение между:

- штырем 11 C423 модуля управления подушками безопасности, электрической цепи 15S-JA33 (зелено-голубой), со стороны электропроводки, и штырем 9 C424 модуля управления подушками безопасности, электрической цепи 91-JA10 (черно-красной), со стороны электропроводки; и

- штырем 11 C423 модуля управления подушками безопасности, электрической цепи 15S-JA33 (зелено-голубой), со стороны электропроводки, и «массой»; и

- штырем 12 C423 модуля управления подушками безопасности, электрической цепи 91S-JA33 (черно-голубой), со стороны электропроводки, и штырем 9 C424 модуля управления подушками безопасности, электрической цепи 19-JA10 (черно-красной), со стороны электропроводки; и

- штырем 12 C423 модуля управления подушками безопасности, электрической цепи 91S-JA33 (черно-голубой), со стороны электропроводки, и «массой».

• Напряжение регистрируется?

→ Да

ОТРЕМОНТИРУЙТЕ электрическую цепь 15S-JA33 (зелено-голубую) или 91S-JA33 (черно-голубую) и 15-JA10 (зелено-оранжевой) или 91S-JA13 (черно-красной). ПОВТОРИТЕ самопроверку, СОТРИТЕ коды DTC. РЕ-АКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

→ Нет

ПОВТОРИТЕ самопроверку, СОТРИТЕ коды DTC. РЕ-АКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

AZ1: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ НАТЯЖИТЕЛЯ РЕМНЯ БЕЗОПАСНОСТИ ВОДИТЕЛЯ

ПРЕДУПРЕЖДЕНИЕ: Выждите по меньшей мере одну минуту после отсоединения провода массы аккумулятора перед рассоединением любого штекерного разъема вспомогательной удерживающей системы. Несоблюдение этой инструкции может привести к травматическим последствиям.

1 Дезактивизируйте вспомогательную удерживающую систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

2 Ведите положение ON.

3 Выполните самопроверку с установленными имитаторами.

• Система функционирует правильно?

→ Да

УСТАНОВИТЕ новый натяжитель ремня безопасности водителя. За дополнительной информацией обратитесь к Разделу 501-20A / 501-20B. ПОВТОРИТЕ самопроверку, СОТРИТЕ коды DTC. РЕ-АКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

→ Нет

Перейдите к AZ2

AZ2: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ НАТЯЖИТЕЛЯ РЕМНЯ БЕЗОПАСНОСТИ ВОДИТЕЛЯ НА НАЛИЧИЕ КОРОТКОГО ЗАМЫКАНИЯ НА «МАССУ»

1 Введите положение OFF.

2 Отсоедините C423 и C424 модуля управления подушками безопасности.

3 Отсоедините Имитатор подушки безопасности, установленный под сиденьем водителя.

4 Измерьте сопротивление между:

- штырем 11 C423 модуля управления подушками безопасности, электрической цепи 15S-JA33 (зелено-голубой), со стороны электропроводки, и штырем 9 C424 модуля управления подушками безопасности, электрической цепи 91-JA10 (черно-красной), со стороны электропроводки; и

- штырем 11 C423 модуля управления подушками безопасности, электрической цепи 15S-JA33 (зелено-голубой), со стороны электропроводки, и «массой»; и

- штырем 12 C423 модуля управления подушками безопасности, электрической цепи 91S-JA33 (черно-голубой), со стороны электропроводки, и штырем 9 C424 модуля управления подушками безопасности, электрической цепи 91-JA10 (черно-красной), со стороны электропроводки; и

- штырем 12 C423 модуля управления подушками безопасности, электрической цепи 91S-JA33 (черно-голубой), со стороны электропроводки, и «массой».

• Сопротивление во всех случаях больше 10 000 Ом?

→ Да

ПОВТОРИТЕ самопроверку, СОТРИТЕ коды DTC. РЕ-АКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

→ Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь 15S-JA33 (зелено-голубую) или 91S-JA33 (черно-голубую) и 91-JA10 (черно-красную). ПОВТОРИТЕ самопроверку, СОТРИТЕ коды DTC. РЕ-АКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

BA1: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ НАТЯЖИТЕЛЯ РЕМНЯ БЕЗОПАСНОСТИ ВОДИТЕЛЯ

ПРЕДУПРЕЖДЕНИЕ: Выждите по меньшей мере одну минуту после отсоединения провода массы аккумулятора перед рассоединением любого штекерного разъема вспомогательной удерживающей системы. Несоблюдение этой инструкции может привести к травматическим последствиям.

1 Дезактивизируйте вспомогательную удерживающую систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

2 Ведите положение ON.

3 Выполните самопроверку с установленными имитаторами.

• Система функционирует правильно?

→ Да

УСТАНОВИТЕ новый натяжитель ремня безопасности водителя. За дополнительной информацией обратитесь к Разделу 501-20A / 501-20B. ПОВТОРИТЕ самопроверку, СОТРИТЕ коды DTC. РЕ-АКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

→ Нет

Перейдите к BA2

BA2: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ НАТЯЖИТЕЛЯ РЕМНЯ БЕЗОПАСНОСТИ ВОДИТЕЛЯ НА НАЛИЧИЕ НИЗКОГО СОПРОТИВЛЕНИЯ

1 Введите положение OFF.

2 Отсоедините C423 модуля управления подушками безопасности.

3 Отсоедините Имитатор подушки безопасности, установленный под сиденьем водителя.

4 Измерьте сопротивление между:

- штырем 11 C423 модуля управления подушками безопасности, электрической цепи 15S-JA33 (зелено-голубой), и штырем 12, электрической цепи 91S-JA33 (черно-голубой), со стороны электропроводки.

• Сопротивление больше 10 000 Ом?

→ Да

ПОВТОРИТЕ самопроверку, СОТРИТЕ коды DTC. РЕ-АКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

→ Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь 15S-JA33 (зелено-голубую) и 91S-JA33 (черно-голубую). ПОВТОРИТЕ самопроверку, СОТРИТЕ коды DTC. РЕ-АКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

BB1: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ПОДУШКИ БЕЗОПАСНОСТИ ВОДИТЕЛЯ

ПРЕДУПРЕЖДЕНИЕ: Выждите по меньшей мере одну минуту после отсоединения провода массы аккумулятора перед рассоединением любого штекерного разъема вспомогательной удерживающей системы. Несоблюдение этой инструкции может привести к травматическим последствиям.

1 Дезактивизируйте вспомогательную удерживающую систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

2 Ведите положение ON.

3 Выполните самопроверку с установленными имитаторами.

• Система функционирует правильно?

→ Да

УСТАНОВИТЕ новый модуль боковой подушки безопасности водителя. ОБРАТИТЕСЬ к гл. «Модуль боковой подушки безопасности», представленной в этом разделе. ПОВТОРИТЕ самопроверку, СОТРИТЕ коды DTC. РЕ-АКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

→ Нет

Перейдите к BB2

BB2: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ МОДУЛЯ БОКОВОЙ ПОДУШКИ БЕЗОПАСНОСТИ ВОДИТЕЛЯ НА НАЛИЧИЕ КОРОТКОГО ЗАМЫКАНИЯ НА + АККУМУЛЯТОРА

1 Введите положение OFF.

2 Отсоедините C423 и C424 модуля управления подушками безопасности.

3 Отсоедините Имитатор подушки безопасности, установленный под сиденьем водителя.

4 Ведите положение ON.

5 Измерьте напряжение между:

- штырем 15 C423 модуля управления подушками безопасности, электрической цепи 15S-JA37 (зелено-черной), со стороны электропроводки, и штырем 9 C424 модуля управления подушками безопасности, электрической цепи 91-JA10 (черно-красной), со стороны электропроводки; и

- штырем 15 C423 модуля управления подушками безопасности, электрической цепи 15S-JA37 (зелено-черной), со стороны электропроводки, и «массой»; и

- штырем 16 C423 модуля управления подушками безопасности, электрической цепи 91S-JA37 (черно-зеленой), со стороны электропроводки, и штырем 9 C424 модуля управления подушками безопасности, электрической цепи 91-JA10 (черно-красной), со стороны электропроводки; и

- штырем 16 C423 модуля управления подушками безопасности, электрической цепи 91S-JA37 (черно-зеленой), со стороны электропроводки, и «массой».

• Напряжение регистрируется?

→ Да

ОТРЕМОНТИРУЙТЕ электрическую цепь 15S-JA37 (зелено-черную) или 91S-JA37 (черно-зеленую) и 15-JA10 (зелено-оранжевую) или 91S-JA13 (черно-красную). ПОВТОРИТЕ самопроверку, СОТРИТЕ коды DTC. РЕ-АКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

→ Нет

ПОВТОРИТЕ самопроверку. СОТРИТЕ коды DTC. РЕ-АКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

BC1: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ БОКОВОЙ ПОДУШКИ БЕЗОПАСНОСТИ ВОДИТЕЛЯ

ПРЕДУПРЕЖДЕНИЕ: Выждите по меньшей мере одну минуту после отсоединения провода массы аккумулятора перед рассоединением любого штекерного разъема вспомогательной удерживающей системы. Несоблюдение этой инструкции может привести к травматическим последствиям.

1 Дезактивизируйте вспомогательную удерживающую систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

2 Ведите положение ON.

3 Выполните самопроверку с установленными имитаторами.

• Система функционирует правильно?

→ Да

УСТАНОВИТЕ новый модуль боковой подушки безопасности водителя. За дополнительной информацией обратитесь к Модуль боковой подушки безопасности имеющейся в этом разделе. ПОВТОРИТЕ самопроверку, СОТРИТЕ коды DTC. РЕ-АКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

→ Нет

Перейдите к BC2

BC2: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ МОДУЛЯ БОКОВОЙ ПОДУШКИ БЕЗОПАСНОСТИ ВОДИТЕЛЯ НА НАЛИЧИЕ КОРОТКОГО ЗАМЫКАНИЯ НА «МАССУ».

1 Введите положение OFF.

2 Отсоедините C423 и C424 модуля управления подушками безопасности.

3 Отсоедините Имитатор подушки безопасности, установленный под сиденьем водителя.

4 Измерьте сопротивление между:

- штырем 15 C423 модуля управления подушками безопасности, электрической цепи 15S-JA37 (зелено-черной), со стороны электропроводки, и штырем 9 C424 модуля управления подушками безопасности, электрической цепи 91-JA10 (черно-красной), со стороны электропроводки; и

- штырем 15 C423 модуля управления подушками безопасности, электрической цепи 15S-JA37 (зелено-черной), со стороны электропроводки, и «массой»; и

- штырем 16 C423 модуля управления подушками безопасности, электрической цепи 91S-JA37 (черно-зеленой), со стороны электропроводки, и штырем 9 C424 модуля управления подушками безопасности, электрической цепи 91-JA10 (черно-красной), со стороны электропроводки; и

- штырем 16 C423 модуля управления подушками безопасности, электрической цепи 91S-JA37 (черно-зеленой), со стороны электропроводки, и «массой».

• Сопротивление во всех случаях больше 10 000 Ом?

→ Да

ПОВТОРИТЕ самопроверку. СОТРИТЕ коды DTC. РЕ-АКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

→ Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь 15S-JA37 (зелено-черную) или 91S-JA37 (черно-зеленую) и 91-JA10 (черно-красную). ПОВТОРИТЕ самопроверку, СОТРИТЕ коды DTC. РЕ-АКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

BD1: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ БОКОВОЙ ПОДУШКИ БЕЗОПАСНОСТИ ВОДИТЕЛЯ

ПРЕДУПРЕЖДЕНИЕ: Выждите по меньшей мере одну минуту после отсоединения провода массы аккумулятора перед рассоединением любого штекерного разъема вспомогательной удерживающей системы. Несоблюдение этой инструкции может привести к травматическим последствиям.

1 Дезактивизируйте вспомогательную удерживающую систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

2 Ведите положение ON.

3 Выполните самопроверку с установленными имитаторами.

• Система функционирует правильно?

→ Да

ПРОВЕРЬТЕ, правильно ли располагается штекерный разъем, расположенный под сиденьем водителя, в блоке под сиденьем водителя. УСТАНОВИТЕ новый модуль боковой подушки безопасности водителя. За дополнительной информацией обратитесь к Модуль боковой подушки безопасности имеющейся в этом разделе. ПОВТОРИТЕ самопроверку, СОТРИТЕ коды DTC. РЕ-АКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

→ Нет

Перейдите к BD2

BD2: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ БОКОВОЙ ПОДУШКИ БЕЗОПАСНОСТИ ВОДИТЕЛЯ НА НАЛИЧИЕ РАЗРЫВА ИЛИ ВЫСОКОГО СОПРОТИВЛЕНИЯ

1 Отсоедините C423 модуля управления подушками безопасности.

2 Отсоедините Имитатор подушки безопасности, установленный под сиденьем водителя.

3 Измерьте сопротивление между:

- штырем 15 C423 модуля управления подушками безопасности, электрической цепи 15S-JA37 (зелено-черной), со стороны электропроводки, и штырем 1 C30 штекерного разъема, расположенного под сиденьем водителя, электрической цепи 15S-JA37 (зелено-черной), со стороны электропроводки; и

- штырем 16 C423 модуля управления подушками безопасности, электрической цепи 91S-JA37 (черно-зеленой), со стороны электропроводки, и штырем 2 C30 штекерного разъема, расположенного под сиденьем водителя, электрической цепи 91S-JA37 (черно-зеленой), со стороны электропроводки.

• Сопротивление во всех случаях меньше 5 Ом?

→ Да

ПОВТОРИТЕ самопроверку, СОТРИТЕ коды DTC. РЕ-АКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

→ Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь 15S-JA37 (зелено-черную) или 91S-JA37 (черно-зеленую). ПОВТОРИТЕ самопроверку, СОТРИТЕ коды DTC. РЕ-АКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

BE1: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ БОКОВОЙ ПОДУШКИ БЕЗОПАСНОСТИ ВОДИТЕЛЯ

ПРЕДУПРЕЖДЕНИЕ: Выждите по меньшей мере одну минуту после отсоединения провода массы аккумулятора перед рассоединением любого штекерного разъема вспомогательной удерживающей системы. Несоблюдение этой инструкции может привести к травматическим последствиям.

1 Дезактивизируйте вспомогательную удерживающую систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

2 Ведите положение ON.

3 Выполните самопроверку с установленными имитаторами.

• Система функционирует правильно?

→ Да

УСТАНОВИТЕ новый модуль боковой подушки безопасности водителя. За дополнительной информацией обратитесь к Модуль боковой подушки безопасности имеющейся в этом разделе. ПОВТОРИТЕ самопроверку, СОТРИТЕ коды DTC. РЕ-АКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

→ Нет

Перейдите к BE2

BE2: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ БОКОВОЙ ПОДУШКИ БЕЗОПАСНОСТИ ВОДИТЕЛЯ НА НАЛИЧИЕ НИЗКОГО СОПРОТИВЛЕНИЯ

1 Введите положение OFF.

2 Отсоедините C423 модуля управления подушками безопасности.

3 Отсоедините Имитатор подушки безопасности, установленный под сиденьем пассажира.

4 Измерьте сопротивление между:

- штырем 15 C423 модуля управления подушками безопасности, электрической цепи 15S-JA37 (зелено-черной), и штырем 16, электрической цепи 91S-JA37 (черно-зеленой), со стороны электропроводки.

• Сопротивление больше 10 000 Ом?

→ Да

ПОВТОРИТЕ самопроверку, СОТРИТЕ коды DTC. РЕ-АКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

→ Нет

ОТРЕМОНТИРУЙТЕ электрические цепи 15S-JA37 (зелено-черную) и 91S-JA37 (черно-зеленую). ПОВТОРИТЕ самопроверку, СОТРИТЕ коды DTC. РЕ-АКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

BF1: ПРОВЕРКА СОПРОТИВЛЕНИЯ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ МОДУЛЯ БОКОВОЙ ПОДУШКИ БЕЗОПАСНОСТИ ВОДИТЕЛЯ

ПРЕДУПРЕЖДЕНИЕ: Выждите по меньшей мере одну минуту после отсоединения провода массы аккумулятора перед рассоединением любого штекерного разъема вспомогательной удерживающей системы. Несоблюдение этой инструкции может привести к травматическим последствиям.

1 Дезактивизируйте вспомогательную удерживающую систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

2 Ведите положение ON.

3 Выполните самопроверку с установленными имитаторами.

• Система функционирует правильно?

→ Да

УСТАНОВИТЕ новый модуль боковой подушки безопасности водителя. За дополнительной информацией обратитесь к Модуль боковой подушки безопасности имеющейся в этом разделе. ПОВТОРИТЕ самопроверку, СОТРИТЕ коды DTC. РЕ-АКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

→ Нет

ПРОВЕРЬТЕ правильность установки имитатора подушки безопасности. ПОВТОРИТЕ самопроверку, СОТРИТЕ коды DTC. РЕ-АКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

BG1: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ДАТЧИКА БОКОВОГО УДАРА СО СТОРОНЫ ВОДИТЕЛЯ

ПРЕДУПРЕЖДЕНИЕ: Выждите по меньшей мере одну минуту после отсоединения провода массы аккумулятора перед рассоединением любого штекерного разъема вспомогательной удерживающей системы. Несоблюдение этой инструкции может привести к травматическим последствиям.

1 Дезактивизируйте вспомогательную удерживающую систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

2 Отсоедините C427 или C428 датчика бокового удара.

3 Отсоедините С423 модуля управления подушками безопасности.

4 Измерьте сопротивление между:

ПРИМЕЧАНИЕ: вариант с левосторонним управлением

- штырем 18 C423 модуля управления подушками безопасности, электрической цепи 15S-JA39 (зелено-желтой), со стороны электропроводки, и штырем 1 C427 датчика удара со стороны водителя, электрической цепи 15S-JA39 (зелено-желтой), со стороны электропроводки; и

- штырем 19 C423 модуля управления подушками безопасности, электрической цепи 91-JA39 (черно-желтой), со стороны электропроводки, и штырем 2 C427 датчика удара со стороны водителя, электрической цепи 91-JA39 (черно-желтой), со стороны электропроводки.

ПРИМЕЧАНИЕ: вариант с правосторонним управлением

- штырем 18 C423 модуля управления подушками безопасности, электрической цепи 15S-JA39 (зелено-желтой), со стороны электропроводки, и штырем 1 C428 датчика удара со стороны водителя, электрической цепи 15S-JA39 (зелено-желтой), со стороны электропроводки; и

- штырем 19 C423 модуля управления подушками безопасности, электрической цепи 91-JA39 (черно-желтой), со стороны электропроводки, и штырем 2 C428 датчика удара со стороны водителя, электрической цепи 91-JA39 (черно-желтой), со стороны электропроводки.

• Сопротивление во всех случаях меньше 5 Ом?

→ Да

Перейдите к BG2

→ Нет

ОТРЕМОНТИРУЙТЕ электрические цепи 15S-JA39 (зелено-желтую) и 91-JA39 (черно-желтую). ПОВТОРИТЕ самопроверку, СОТРИТЕ коды DTC. РЕ-АКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

BG2: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ДАТЧИКА БОКОВОГО УДАРА СО СТОРОНЫ ВОДИТЕЛЯ НА НАЛИЧИЕ КОРОТКОГО ЗАМЫКАНИЯ

1 Отсоедините C424 модуля управления подушками безопасности.

2 Измерьте сопротивление между:

- штырем 18 C423 модуля управления подушками безопасности, электрической цепи 15S-JA39 (зелено-желтой), со стороны электропроводки, и штырем 8 C424 модуля управления подушками безопасности, электрической цепи 15-JA10 (зелено-оранжевой), со стороны электропроводки; и

- штырем 18 C423 модуля управления подушками безопасности, электрической цепи 15S-JA39 (зелено-желтой), со стороны электропроводки, и штырем 9 C424 модуля управления подушками безопасности, электрической цепи 91-JA10 (черно-красной), со стороны электропроводки; и

- штырем 18 C423 модуля управления подушками безопасности, электрической цепи 15S-JA39 (зелено-желтой), со стороны электропроводки, и «массой»; и

- штырем 19 C423 модуля управления подушками безопасности, электрической цепи 91-JA39 (черно-желтой), со стороны электропроводки, и штырем 8 C424 модуля управления подушками безопасности, электрической цепи 15-JA10 (зелено-оранжевой), со стороны электропроводки; и

- штырем 19 C423 модуля управления подушками безопасности, электрической цепи 91-JA39 (черно-желтой), со стороны электропроводки, и штырем 9 C424 модуля управления подушками безопасности, электрической цепи 91-JA10 (черно-красной), со стороны электропроводки; и

- штырем 19 C423 модуля управления подушками безопасности, электрической цепи 91-JA39 (черно-желтой), со стороны электропроводки, и «массой».

• Сопротивление во всех случаях больше 10 000 Ом?

→ Да

УСТАНОВИТЕ новый датчик бокового удара. За дополнительной информацией обратитесь к Датчик бокового столкновения имеющейся в этом разделе. ПОВТОРИТЕ самопроверку, СОТРИТЕ коды DTC. РЕ-АКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

→ Нет

ОТРЕМОНТИРУЙТЕ электрические цепи 15-JA10 (зелено-оранжевую) или 91-JA10 (черно-красную) и 15S-JA39 (зелено-желтую) или 91-JA39 (черно-желтую). ПОВТОРИТЕ самопроверку, СОТРИТЕ коды DTC. РЕ-АКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

BH1: ПРОВЕРКА СОПРОТИВЛЕНИЯ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ НАТЯЖИТЕЛЯ РЕМНЯ БЕЗОПАСНОСТИ ПАССАЖИРА

ПРЕДУПРЕЖДЕНИЕ: Выждите по меньшей мере одну минуту после отсоединения провода массы аккумулятора перед рассоединением любого штекерного разъема вспомогательной удерживающей системы. Несоблюдение этой инструкции может привести к травматическим последствиям.

1 Дезактивизируйте вспомогательную удерживающую систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

2 Ведите положение ON.

3 Выполните самопроверку с установленными имитаторами.

• Система функционирует правильно?

→ Да

УСТАНОВИТЕ новый натяжитель ремня безопасности пассажира. За дополнительной информацией обратитесь к Разделу 501-20A / 501-20B. ПОВТОРИТЕ самопроверку, СОТРИТЕ коды DTC. РЕ-АКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

→ Нет

ПРОВЕРЬТЕ правильность установки имитатора подушки безопасности. ПОВТОРИТЕ самопроверку, СОТРИТЕ коды DTC. РЕ-АКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

BI1: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ НАТЯЖИТЕЛЯ РЕМНЯ БЕЗОПАСНОСТИ ПАССАЖИРА

ПРЕДУПРЕЖДЕНИЕ: Выждите по меньшей мере одну минуту после отсоединения провода массы аккумулятора перед рассоединением любого штекерного разъема вспомогательной удерживающей системы. Несоблюдение этой инструкции может привести к травматическим последствиям.

1 Дезактивизируйте вспомогательную удерживающую систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

2 Ведите положение ON.

3 Выполните самопроверку с установленными имитаторами.

• Система функционирует правильно?

→ Да

УСТАНОВИТЕ новый натяжитель ремня безопасности пассажира. За дополнительной информацией обратитесь к Разделу 501-20A / 501-20B. ПОВТОРИТЕ самопроверку, СОТРИТЕ коды DTC. РЕ-АКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

→ Нет

Перейдите к BI2

BI2: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ НАТЯЖИТЕЛЯ РЕМНЯ БЕЗОПАСНОСТИ ПАССАЖИРА НА НАЛИЧИЕ РАЗРЫВА ИЛИ ВЫСОКОГО СОПРОТИВЛЕНИЯ

1 Введите положение OFF.

2 Отсоедините С423 модуля управления подушками безопасности.

3 Отсоедините Имитатор подушки безопасности, установленный под сиденьем пассажира.

4 Измерьте сопротивление между:

- штырем 20 C423 модуля управления подушками безопасности, электрической цепи 15S-JA34 (зелено-оранжевой), со стороны электропроводки, и штырем 4 C31 штекерного разъема, расположенного под сиденьем водителя, 15S-JA34 (зелено-оранжевой), со стороны электропроводки; и

- штырем 21 C423 модуля управления подушками безопасности, электрической цепи 91S-JA34 (черно-красной), со стороны электропроводки, и штырем 3 C31 штекерного разъема, расположенного под сиденьем водителя, 91S-JA34 (черно-красной), со стороны электропроводки.

• Сопротивление во всех случаях меньше 5 Ом?

→ Да

ПОВТОРИТЕ самопроверку, СОТРИТЕ коды DTC. РЕ-АКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

→ Нет

ОТРЕМОНТИРУЙТЕ электрические цепи 15S-JA34 (зелено-оранжевую) или 91S-JA34 (черно-красную). ПОВТОРИТЕ самопроверку, СОТРИТЕ коды DTC. РЕ-АКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

BJ1: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ НАТЯЖИТЕЛЯ РЕМНЯ БЕЗОПАСНОСТИ ПАССАЖИРА

ПРЕДУПРЕЖДЕНИЕ: Выждите по меньшей мере одну минуту после отсоединения провода массы аккумулятора перед рассоединением любого штекерного разъема вспомогательной удерживающей системы. Несоблюдение этой инструкции может привести к травматическим последствиям.

1 Дезактивизируйте вспомогательную удерживающую систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

2 Ведите положение ON.

3 Выполните самопроверку с установленными имитаторами.

• Система функционирует правильно?

→ Да

УСТАНОВИТЕ новый натяжитель ремня безопасности пассажира. За дополнительной информацией обратитесь к Разделу 501-20A / 501-20B. ПОВТОРИТЕ самопроверку, СОТРИТЕ коды DTC. РЕ-АКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

→ Нет

Перейдите к BJ2

BJ2: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ НАТЯЖИТЕЛЯ РЕМНЯ БЕЗОПАСНОСТИ ПАССАЖИРА НА НАЛИЧИЕ КОРОТКОГО ЗАМЫКАНИЯ НА + АККУМУЛЯТОРА

1 Введите положение OFF.

2 Отсоедините С423 модуля управления подушками безопасности.

3 Отсоедините Имитатор подушки безопасности, установленный под сиденьем пассажира.

4 Ведите положение ON.

5 Измерьте напряжение между:

- штырем 20 C423 модуля управления подушками безопасности, электрической цепи 15S-JA34 (зелено-оранжевой), со стороны электропроводки, и штырем 9 C424 модуля управления подушками безопасности, электрической цепи 91-JA10 (черно-красной), со стороны электропроводки; и

- штырем 20 C423 модуля управления подушками безопасности, электрической цепи 15S-JA34 (зелено-оранжевой), со стороны электропроводки, и «массой»; и

- штырем 21 C423 модуля управления подушками безопасности, электрической цепи 91S-JA34 (черно-красной), со стороны электропроводки, и штырем 9 C424 модуля управления подушками безопасности, электрической цепи 91-JA10 (черно-красной), со стороны электропроводки; и

- штырем 21 C423 модуля управления подушками безопасности, электрической цепи 91S-JA34 (черно-красной), со стороны электропроводки, и «массой»

• Присутствует ли какое-либо напряжение?

→ Да

ОТРЕМОНТИРУЙТЕ электрические цепи 15-JA10 (зелено-оранжевую) и 15S-JA34 (зелено-оранжевую) или 91S-JA34 (черно-красную). ПОВТОРИТЕ самопроверку, СОТРИТЕ коды DTC. РЕ-АКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

→ Нет

Повторите самопроверку. СОТРИТЕ коды DTC. РЕ-АКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

BK1: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ НАТЯЖИТЕЛЯ РЕМНЯ БЕЗОПАСНОСТИ ПАССАЖИРА

ПРЕДУПРЕЖДЕНИЕ: Выждите по меньшей мере одну минуту после отсоединения провода массы аккумулятора перед рассоединением любого штекерного разъема вспомогательной удерживающей системы. Несоблюдение этой инструкции может привести к травматическим последствиям.

1 Дезактивизируйте вспомогательную удерживающую систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

2 Ведите положение ON.

3 Выполните самопроверку с установленными имитаторами.

• Система функционирует правильно?

→ Да

УСТАНОВИТЕ новый натяжитель ремня безопасности пассажира. За дополнительной информацией обратитесь к Разделу 501-20A / 501-20B. ПОВТОРИТЕ самопроверку, СОТРИТЕ коды DTC. РЕ-АКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

→ Нет

Перейдите к BK2

BK2: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ НАТЯЖИТЕЛЯ РЕМНЯ БЕЗОПАСНОСТИ ПАССАЖИРА НА НАЛИЧИЕ КОРОТКОГО ЗАМЫКАНИЯ НА «МАССУ»

1 Введите положение OFF.

2 Отсоедините C423 и C424 модуля управления подушками безопасности.

3 Отсоедините Имитатор подушки безопасности, установленный под сиденьем пассажира.

4 Измерьте сопротивление между:

- штырем 20 C423 модуля управления подушками безопасности, электрической цепи 15S-JA34 (зелено-оранжевой), со стороны электропроводки, и штырем 9 C424 модуля управления подушками безопасности, электрической цепи 91-JA10 (черно-красной), со стороны электропроводки; и

- штырем 20 C423 модуля управления подушками безопасности, электрической цепи 15S-JA34 (зелено-оранжевой), со стороны электропроводки, и «массой»; и

- штырем 21 C423 модуля управления подушками безопасности, электрической цепи 91S-JA34 (черно-красной), со стороны электропроводки, и штырем 9 C424 модуля управления подушками безопасности, электрической цепи 91-JA10 (черно-красной), со стороны электропроводки; и

- штырем 21 C423 модуля управления подушками безопасности, электрической цепи 91S-JA34 (черно-красной), со стороны электропроводки, и «массой»

• Сопротивление во всех случаях больше 10 000 Ом?

→ Да

ПОВТОРИТЕ самопроверку, СОТРИТЕ коды DTC. РЕ-АКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

→ Нет

ОТРЕМОНТИРУЙТЕ электрические цепи 15S-JA34 (зелено-оранжевую) или 91S-JA34 (черно-красную) и 91-JA10 (черно-красную). ПОВТОРИТЕ самопроверку, СОТРИТЕ коды DTC. РЕ-АКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

BL1: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ НАТЯЖИТЕЛЯ РЕМНЯ БЕЗОПАСНОСТИ ПАССАЖИРА

ПРЕДУПРЕЖДЕНИЕ: Выждите по меньшей мере одну минуту после отсоединения провода массы аккумулятора перед рассоединением любого штекерного разъема вспомогательной удерживающей системы. Несоблюдение этой инструкции может привести к травматическим последствиям.

1 Дезактивизируйте вспомогательную удерживающую систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

2 Ведите положение ON.

3 Выполните самопроверку с установленными имитаторами.

• Система функционирует правильно?

→ Да

УСТАНОВИТЕ новый натяжитель ремня безопасности пассажира. За дополнительной информацией обратитесь к Разделу 501-20A / 501-20B. ПОВТОРИТЕ самопроверку, СОТРИТЕ коды DTC. РЕ-АКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

→ Нет

Перейдите к BL2

BL2: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ НАТЯЖИТЕЛЯ РЕМНЯ БЕЗОПАСНОСТИ ПАССАЖИРА НА НАЛИЧИЕ НИЗКОГО СОПРОТИВЛЕНИЯ

1 Введите положение OFF.

2 Отсоедините С423 модуля управления подушками безопасности.

3 Отсоедините Имитатор подушки безопасности, установленный под сиденьем пассажира.

4 Измерьте сопротивление между:

- штырем 20 C423 модуля управления подушками безопасности, электрической цепи 15S-JA34 (зелено-оранжевой), и штырем 21, электрической цепи 91S-JA34 (черно-красной), со стороны электропроводки.

• Сопротивление больше 10 000 Ом?

→ Да

ПОВТОРИТЕ самопроверку, СОТРИТЕ коды DTC. РЕ-АКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

→ Нет

ОТРЕМОНТИРУЙТЕ электрическую цепь 15S-JA34 (зелено-оранжевую) и 91S-JA34 (черно-красную). ПОВТОРИТЕ самопроверку, СОТРИТЕ коды DTC. РЕ-АКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

BM1: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ПОДУШКИ БЕЗОПАСНОСТИ ПАССАЖИРА

ПРЕДУПРЕЖДЕНИЕ: Выждите по меньшей мере одну минуту после отсоединения провода массы аккумулятора перед рассоединением любого штекерного разъема вспомогательной удерживающей системы. Несоблюдение этой инструкции может привести к травматическим последствиям.

1 Дезактивизируйте вспомогательную удерживающую систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

2 Ведите положение ON.

3 Выполните самопроверку с установленными имитаторами.

• Система функционирует правильно?

→ Да

УСТАНОВИТЕ новый модуль боковой подушки безопасности пассажира. За дополнительной информацией обратитесь к Модуль боковой подушки безопасности имеющейся в этом разделе. ПОВТОРИТЕ самопроверку. СОТРИТЕ коды DTC. РЕ-АКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

→ Нет

Перейдите к BM2

BM2: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ БОКОВОЙ ПОДУШКИ БЕЗОПАСНОСТИ ПАССАЖИРА НА НАЛИЧИЕ КОРОТКОГО ЗАМЫКАНИЯ НА + АККУМУЛЯТОРА

1 Введите положение OFF.

2 Отсоедините C423 и C424 модуля управления подушками безопасности.

3 Отсоедините Имитатор подушки безопасности, установленный под сиденьем пассажира.

4 Ведите положение ON.

5 Измерьте напряжение между:

- штырем 23 C423 модуля управления подушками безопасности, электрической цепи 15S-JA15 (зелено-красной), со стороны электропроводки, и штырем 9 C424 модуля управления подушками безопасности, электрической цепи 91-JA10 (черно-красной), со стороны электропроводки; и

- штырем 23 C423 модуля управления подушками безопасности, электрической цепи 15S-JA15 (зелено-красной), со стороны электропроводки, и «массой»; и

- штырем 24 C423 модуля управления подушками безопасности, электрической цепи 91S-JA15 (черно-оранжевой), со стороны электропроводки, и штырем 9 C424 модуля управления подушками безопасности, электрической цепи 91-JA10 (черно-красной), со стороны электропроводки; и

- штырем 24 C423 модуля управления подушками безопасности, электрической цепи 91S-JA15 (черно-оранжевой), со стороны электропроводки, и «массой».

• Присутствует ли какое-либо напряжение?

→ Да

ОТРЕМОНТИРУЙТЕ электрические цепи 15-JA10 (зелено-оранжевую) и 15S-JA15 (зелено-красную) или 91S-JA15 (черно-оранжевую). ПОВТОРИТЕ самопроверку, СОТРИТЕ коды DTC. РЕ-АКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

→ Нет

ПОВТОРИТЕ самопроверку, СОТРИТЕ коды DTC. РЕ-АКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

BN1: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ БОКОВОЙ ПОДУШКИ БЕЗОПАСНОСТИ ПАССАЖИРА

ПРЕДУПРЕЖДЕНИЕ: Выждите по меньшей мере одну минуту после отсоединения провода массы аккумулятора перед рассоединением любого штекерного разъема вспомогательной удерживающей системы. Несоблюдение этой инструкции может привести к травматическим последствиям.

1 Дезактивизируйте вспомогательную удерживающую систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

2 Ведите положение ON.

3 Выполните самопроверку с установленными имитаторами.

• Система функционирует правильно?

→ Да

УСТАНОВИТЕ новый модуль боковой подушки безопасности пассажира. За дополнительной информацией обратитесь к Модуль боковой подушки безопасности имеющейся в этом разделе. ПОВТОРИТЕ самопроверку, СОТРИТЕ коды DTC. РЕ-АКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

→ Нет

Перейдите к BN2

BN2: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ БОКОВОЙ ПОДУШКИ БЕЗОПАСНОСТИ ПАССАЖИРА НА НАЛИЧИЕ КОРОТКОГО ЗАМЫКАНИЯ НА «МАССУ»

1 Ведите положение ON.

2 Отсоедините C423 и C424 модуля управления подушками безопасности.

3 Отсоедините Имитатор подушки безопасности, установленный под сиденьем пассажира.

4 Измерьте сопротивление между:

- штырем 23 C423 модуля управления подушками безопасности, электрической цепи 15S-JA15 (зелено-красной), со стороны электропроводки, и штырем 9 C424 модуля управления подушками безопасности, электрической цепи 91-JA10 (черно-красной), со стороны электропроводки; и

- штырем 23 C423 модуля управления подушками безопасности, электрической цепи 15S-JA15 (зелено-красной), со стороны электропроводки, и «массой»; и

- штырем 24 C423 модуля управления подушками безопасности, электрической цепи 91S-JA15 (черно-оранжевой), со стороны электропроводки, и штырем 9 C424 модуля управления подушками безопасности, электрической цепи 91-JA10 (черно-красной), со стороны электропроводки; и

- штырем 24 C423 модуля управления подушками безопасности, электрической цепи 91S-JA15 (черно-оранжевой), со стороны электропроводки, и «массой».

• Сопротивление во всех случаях больше 10 000 Ом?

→ Да

ПОВТОРИТЕ самопроверку. СОТРИТЕ коды DTC. РЕ-АКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

→ Нет

ОТРЕМОНТИРУЙТЕ электрические цепи 15S-JA15 (зелено-красную) или 91S-JA15 (черно-оранжевую) и 91-JA10 (черно-красную). ПОВТОРИТЕ самопроверку, СОТРИТЕ коды DTC. РЕ-АКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

BO1: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ БОКОВОЙ ПОДУШКИ БЕЗОПАСНОСТИ ПАССАЖИРА

ПРЕДУПРЕЖДЕНИЕ: Выждите по меньшей мере одну минуту после отсоединения провода массы аккумулятора перед рассоединением любого штекерного разъема вспомогательной удерживающей системы. Несоблюдение этой инструкции может привести к травматическим последствиям.

1 Дезактивизируйте вспомогательную удерживающую систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

2 Ведите положение ON.

3 Выполните самопроверку с установленными имитаторами.

• Система функционирует правильно?

→ Да

УСТАНОВИТЕ новый модуль боковой подушки безопасности пассажира. За дополнительной информацией обратитесь к Модуль боковой подушки безопасности имеющейся в этом разделе. ПОВТОРИТЕ самопроверку, СОТРИТЕ коды DTC. РЕ-АКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

→ Нет

Перейдите к BO2

BO2: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ БОКОВОЙ ПОДУШКИ БЕЗОПАСНОСТИ ПАССАЖИРА НА НАЛИЧИЕ РАЗРЫВА ИЛИ ВЫСОКОГО СОПРОТИВЛЕНИЯ

1 Отсоедините С423 модуля управления подушками безопасности.

2 Отсоедините Имитатор подушки безопасности, установленный под сиденьем пассажира.

3 Измерьте сопротивление между:

- штырем 23 C423 модуля управления подушками безопасности, электрической цепи 15S-JA15 (зелено-красной), со стороны электропроводки, и штырем 1 C31 штекерного разъема, расположенного под сиденьем водителя, 15S-JA15 (зелено-красной), со стороны электропроводки; и

- штырем 24 C423 модуля управления подушками безопасности, электрической цепи 91S-JA15 (черно-оранжевой), со стороны электропроводки, и штырем 2 C31 штекерного разъема, расположенного под сиденьем водителя, 91S-JA15 (черно-оранжевой), со стороны электропроводки.

• Сопротивление во всех случаях меньше 5 Ом?

→ Да

ПОВТОРИТЕ самопроверку, СОТРИТЕ коды DTC. РЕ-АКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

→ Нет

ОТРЕМОНТИРУЙТЕ электрические цепи 15S-JA15 (зелено-красную) или 91S-JA15 (черно-оранжевую). ПОВТОРИТЕ самопроверку, СОТРИТЕ коды DTC. РЕ-АКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

BP1: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ БОКОВОЙ ПОДУШКИ БЕЗОПАСНОСТИ ПАССАЖИРА

ПРЕДУПРЕЖДЕНИЕ: Выждите по меньшей мере одну минуту после отсоединения провода массы аккумулятора перед рассоединением любого штекерного разъема вспомогательной удерживающей системы. Несоблюдение этой инструкции может привести к травматическим последствиям.

1 Дезактивизируйте вспомогательную удерживающую систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

2 Ведите положение ON.

3 Выполните самопроверку с установленными имитаторами.

• Система функционирует правильно?

→ Да

УСТАНОВИТЕ новый модуль боковой подушки безопасности пассажира. За дополнительной информацией обратитесь к Модуль боковой подушки безопасности имеющейся в этом разделе. ПОВТОРИТЕ самопроверку, СОТРИТЕ коды DTC. РЕ-АКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

→ Нет

Перейдите к BP2

BP2: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ БОКОВОЙ ПОДУШКИ БЕЗОПАСНОСТИ ПАССАЖИРА НА НАЛИЧИЕ НИЗКОГО СОПРОТИВЛЕНИЯ

1 Введите положение OFF.

2 Отсоедините С423 модуля управления подушками безопасности.

3 Отсоедините Имитатор подушки безопасности, установленный под сиденьем пассажира.

4 Измерьте сопротивление между штырем 23, электрической цепи 15S-JA15 (зелено-красной) и штырем 24, электрической цепи 91S-JA15 (черно-оранжевой), C423 модуля управления подушками безопасности, со стороны электропроводки.

• Сопротивление больше 10.000 Ом?

→ Да

ПОВТОРИТЕ самопроверку, СОТРИТЕ коды DTC. РЕ-АКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

→ Нет

ОТРЕМОНТИРУЙТЕ электрические цепи 15S-JA15 (зелено-красную) и 91S-JA15 (черно-оранжевую). ПОВТОРИТЕ самопроверку, СОТРИТЕ коды DTC. РЕ-АКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

BQ1: ПРОВЕРКА СОПРОТИВЛЕНИЯ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ МОДУЛЯ БОКОВОЙ ПОДУШКИ БЕЗОПАСНОСТИ ПАССАЖИРА

ПРЕДУПРЕЖДЕНИЕ: Выждите по меньшей мере одну минуту после отсоединения провода массы аккумулятора перед рассоединением любого штекерного разъема вспомогательной удерживающей системы. Несоблюдение этой инструкции может привести к травматическим последствиям.

1 Дезактивизируйте вспомогательную удерживающую систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

2 Ведите положение ON.

3 Выполните самопроверку с установленными имитаторами.

• Система функционирует правильно?

→ Да

УСТАНОВИТЕ новый модуль боковой подушки безопасности пассажира. За дополнительной информацией обратитесь к Модуль боковой подушки безопасности имеющейся в этом разделе. ПОВТОРИТЕ самопроверку, СОТРИТЕ коды DTC. РЕ-АКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

→ Нет

ПРОВЕРЬТЕ правильность установки имитатора подушки безопасности. ПОВТОРИТЕ самопроверку, СОТРИТЕ коды DTC. РЕ-АКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

BR1: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ДАТЧИКА БОКОВОГО УДАРА СО СТОРОНЫ ПАССАЖИРА

ПРЕДУПРЕЖДЕНИЕ: Выждите по меньшей мере одну минуту после отсоединения провода массы аккумулятора перед рассоединением любого штекерного разъема вспомогательной удерживающей системы. Несоблюдение этой инструкции может привести к травматическим последствиям.

1 Дезактивизируйте вспомогательную удерживающую систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

2 Отсоедините C427 или C428 датчика бокового удара.

3 Отсоедините С423 модуля управления подушками безопасности.

4 Измерьте сопротивление между:

ПРИМЕЧАНИЕ: вариант с левосторонним управлением

- штырем 26 C423 модуля управления подушками безопасности, электрической цепи 15S-JA40 (зелено-белой), со стороны электропроводки, и штырем 1 C428 датчика бокового удара, электрической цепи 15S-JA40 (зелено-белой), со стороны электропроводки; и

- штырем 25 C423 модуля управления подушками безопасности, электрической цепи 91-JA40 (черно-белой), со стороны электропроводки, и штырем 2 C428 датчика бокового удара, электрической цепи 91-JA40 (черно-белой), со стороны электропроводки.

ПРИМЕЧАНИЕ: вариант с правосторонним управлением

- штырем 26 C423 модуля управления подушками безопасности, электрической цепи 15S-JA40 (зелено-белой), со стороны электропроводки, и штырем 1 C427 датчика бокового удара, электрической цепи 15S-JA40 (зелено-белой), со стороны электропроводки; и

- штырем 25 C423 модуля управления подушками безопасности, электрической цепи 91-JA40 (черно-белой), со стороны электропроводки, и штырем 2 C427 датчика бокового удара, электрической цепи 91-JA40 (черно-белой), со стороны электропроводки.

• Сопротивление во всех случаях меньше 5 Ом?

→ Да

Перейдите к BR2

→ Нет

ОТРЕМОНТИРУЙТЕ электрические цепи 15S-JA40 (зелено-белую) или 91-JA40 (черно-белую). ПОВТОРИТЕ самопроверку, СОТРИТЕ коды DTC. РЕ-АКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

BR2: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ДАТЧИКА БОКОВОГО УДАРА СО СТОРОНЫ ПАССАЖИРА НА НАЛИЧИЕ КОРОТКОГО ЗАМЫКАНИЯ

1 Отсоедините C424 модуля управления подушками безопасности.

2 Измерьте сопротивление между:

- штырем 26 C423 модуля управления подушками безопасности, электрической цепи 15S-JA40 (зелено-белой), со стороны электропроводки, и штырем 8 C424 модуля управления подушками безопасности, электрической цепи 15-JA10 (зелено-оранжевой), со стороны электропроводки; и

- штырем 26 C423 модуля управления подушками безопасности, электрической цепи 15S-JA40 (зелено-белой), со стороны электропроводки, и штырем 9 C424 модуля управления подушками безопасности, электрической цепи 91-JA10 (черно-красной), со стороны электропроводки; и

- штырем 26 C423 модуля управления подушками безопасности, электрической цепи 15S-JA40 (зелено-белой), со стороны электропроводки, и «массой»; и

- штырем 25 C423 модуля управления подушками безопасности, электрической цепи 91S-JA40 (черно-белой), со стороны электропроводки, и штырем 8 C424 модуля управления подушками безопасности, электрической цепи 15-JA10 (зелено-оранжевой), со стороны электропроводки; и

- штырем 25 C423 модуля управления подушками безопасности, электрической цепи 91S-JA40 (черно-белой), со стороны электропроводки, и штырем 9 C424 модуля управления подушками безопасности, электрической цепи 91-JA10 (черно-красной), со стороны электропроводки; и

- штырем 25 C423 модуля управления подушками безопасности, электрической цепи 91S-JA40 (черно-белой), со стороны электропроводки, и «массой».

• Сопротивление во всех случаях больше 10 000 Ом?

→ Да

УСТАНОВИТЕ новый датчик бокового удара. ПОВТОРИТЕ самопроверку, СОТРИТЕ коды DTC. РЕ-АКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.

→ Нет

ОТРЕМОНТИРУЙТЕ электрические цепи 15-JA10 (зелено-оранжевую) и 15S-JA40 (зелено-желтую) или 91-JA40 (черно-белую). ПОВТОРИТЕ самопроверку, СОТРИТЕ коды DTC. РЕ-АКТИВИЗИРУЙТЕ систему. За дополнительной информацией обратитесь к Вспомогательная удерживающая система подушек безопасности и натяжителей ремней безопасности (SRS) имеющейся в этом разделе.
