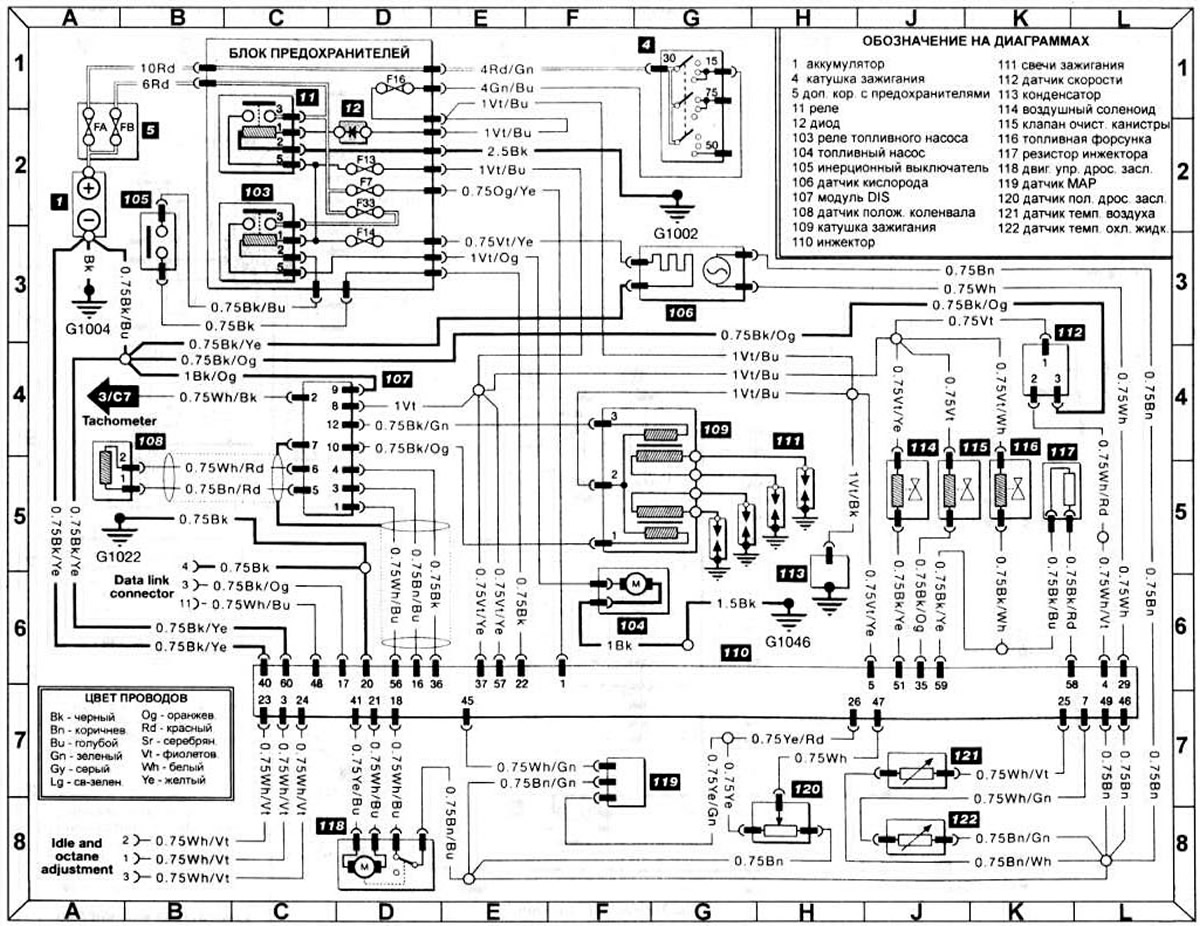

Диаграмма 9. Система впрыска топлива CFI (с 1996 года)

            0

Диаграмма 9. Система впрыска топлива CFI - автомобили изготовленные с 1996 года.


1 аккумулятор
4 катушка зажигания
5 доп. кор. с предохранителями
11 реле
12 диод
103 реле топливного насоса
104 топливный насос
105 инерционный выключатель
106 датчик кислорода
107 модуль DIS
108 датчик полож. коленвала
109 катушка зажигания
110 инжектор
111 свечи зажигания
112 датчик скорости
113 конденсатор
114 воздушный соленоид
115 клапан очистю канистры
116 топливная форсунка
117 резистор инжектора
118 двиг. упр. дрос. засл.
119 датчик МАР
120 датчик пол. дрос. засл.
121 датчик темп. воздуха
122 датчик темп. охл. жидк.
