Замок задней двери

            0

Снятие. Цилиндр замка

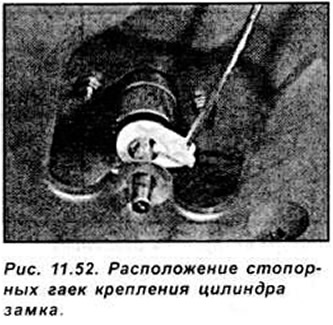

Откройте заднюю дверь, отвинтите 7 винтов и снимите отделку двери. Отвинтите винт и снимите скобу крепления цилиндра замка или отвинтите 2 стопорные гайки крепления цилиндра замка (см. рис. 11.52).



Снятие. Замок

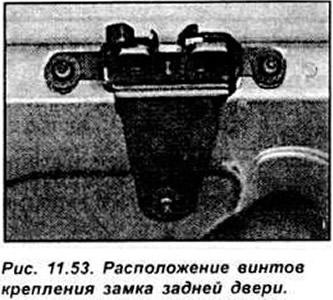

Откройте заднюю дверь и снимите цилиндр замка. Отвинтите 3 болта Тогх и снимите замок (см. рис. 11.53).



Снятие. Запорная пластина

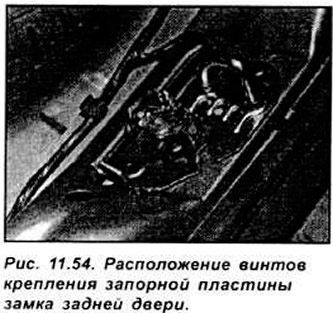

Мягким карандашом отметьте установочное положение запорной пластины. Отвинтите 2 винта Тогх и снимите запорную пластину замка (см. рис. 11.54). Отделите трос от запорной пластины.



Снятие. Трос


Снимите запорную пластину и отсоедините от нее трос. Отвинтите и снимите внутреннюю отделку порогов передних и задних дверей со стороны водителя. Отверните ковер от ручки открытия задней двери. Снимите оболочку троса из пазов в пластине установки рычага и отсоедините трос от рычага. Извлеките трос открытия замка задней двери из автомобиля.

Установка


Установка производится в последовательности, обратной снятию.
