1. В большинстве случаев придется снимать обшивку двери, чтобы добраться до соответствующих деталей (более подробно см. в Разделе 9).
Цилиндр замка
Снятие
2. Отделите стержень рычага замка и, где установлено, отсоедините реверсивный выключатель центральной блокировки от цилиндра замка. Снимите фиксирующую пластину цилиндра, затем извлеките сам цилиндр.
Установка
3. Установка производится в порядке, обратном снятию.
Верхняя защелка
Снятие
4. Отвинтите два фиксирующих болта, отделите соединительную тягу, и снимите защелку (см. рис. 14.4).
Рис. 14.4. Снятие защелки задней двери.
Установка
5. Установка производится в порядке, обратном снятию.
Замок и механизм открывания замка
Снятие
6. Разместите верхнюю тягу так, чтобы можно было снять фиксаторы с тяг и отсоединить тяги от замка.
7. Отвинтите три фиксирующих винта и снимите замок. Где установлено, отсоедините многовыводной штекер центральной блокировки замка.
8. Если потребуется, снимите двигатель центральной блокировки (если она установлена) с замка, для чего следует отвинтить два винта и провернуть двигатель для отделения тяги.
Установка
9. Установка производится в порядке, обратном снятию.
Замок и устройство открывания замка
Снятие
10. Отвинтите фиксирующий винт (см. рис. 14.10) и, частично вытащив ручку открывания замка, поверните ее, чтобы отсоединить тягу.

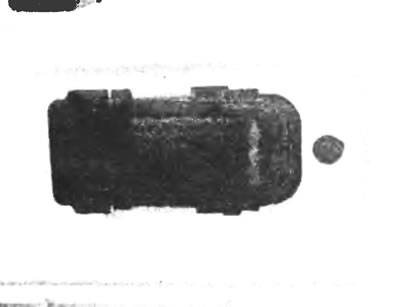

Рис. 14.10. Ручка открывания замка задней двери.
11. Отсоедините тяги от наружной ручки и цилиндра замка, и верхнюю тягу - от защелки. Отвинтите три фиксирующих.Чита и снимите защелку.
12. Если требуется, можно снять цилиндр замка, разжав фиксатор и вытащив цилиндр (см. рис. 14.12,а-в).
Установка
13. Установка производится в порядке, обратном снятию. Проверьте работу замка и фиксатора прежде, чем установите внутреннюю обшивку.

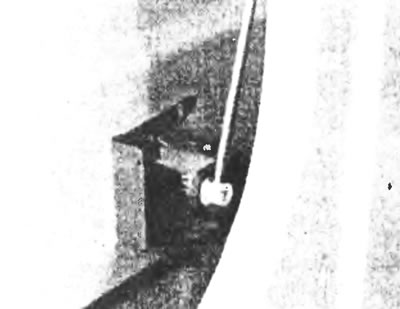

Рис. 14.12,а. Фиксатор и цилиндр замка задней двери.

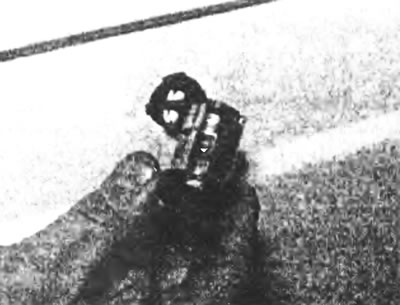

Рис. 14.12,б. Снятие цилиндра замка задней двери.

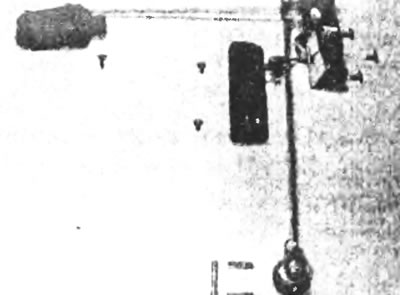

Рис. 14.12,в. Внутренняя ручка, защелка и замок задней двери - показаны соединительные тяги и крепежные винты замка.
Внутренняя ручка открывания замка и фиксирующая пластина двери
Снятие
14. Для снятия ручки отвинтите винты Torx и отсоедините фиксаторы двери (верхний и нижний) (см. рис. 14.14).

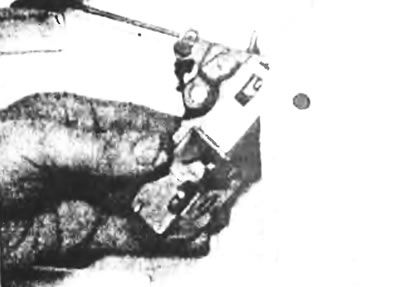

Рис. 14.14. Внутренняя ручка замка задней двери.
15. Направляющие пластины фиксаторов в верхнем и нижнем углах двери можно снять, вывернув их крепежные винты. Аналогичным образом снимаются фиксаторы двери (см. рис. 14.15,а-д).

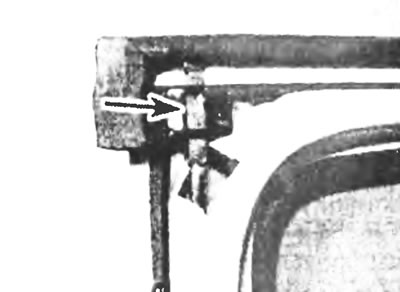

Рис. 14.15,а. Верхняя пластина задней двери (показана стрелкой).

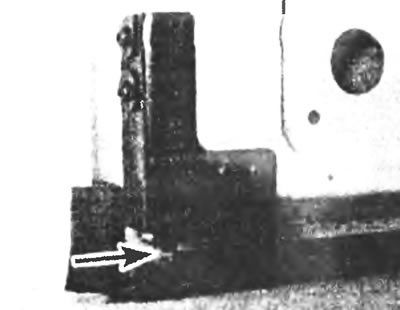

Рис. 14.15,б. Нижняя пластина задней двери (показана стрелкой).

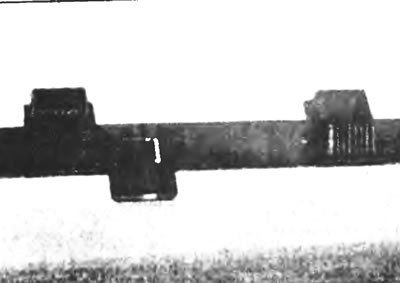

Рис. 14.15,в. Направляющая пластина нижнего фиксатора.

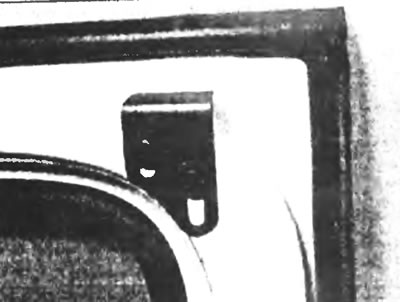

Рис. 14.15,г. Верхняя пластина задней двери.
Рис. 14.15,д. Нижняя пластина задней двери.
Установка
16. Установка производится в обратном порядке При необходимости следует отрегулировать положение пластин фиксаторов.
