Ручка
Снятие
1. Снимите внутреннюю обшивку двери (см. Раздел 9)
2. Отделите тягу внешней ручки, затем отвинтите стопорные гайки, снимите шайбы и извлеките ручку.
Установка
3. Установка производится в порядке, обратном снятию.
Дверной замок
Снятие
4. Снимите внутреннюю обшивку двери (см. Раздел 9).
5. Частично откройте дверь, затем отделите тягу дверной защелки.
6. Отвинтите три фиксирующих винта и снимите замок.
Установка
7. Установка производится в обратном порядке.
Механизм дистанционного управления замком
Снятие
8. Снимите внутреннюю обшивку двери (см. Раздел 9).
9. Снимите крышки и отвинтите фиксирующие винты рычага дверной защелки.
10. Отсоедините тросик, снимите ручку и тросик.
11. Отсоедините тягу замка. Ослабьте винты тяг защелки и наружной ручки, отпустите фиксатор и снимите тягу короткой ручки (см. рис. 12.11.).
Рис. 12.11. Механизм дистанционного управления замком: А - Тяга и фиксатор замка, В - Трос ручки, С - Тяга замка, D - Тяга ручки
12. Осторожно высверлите фиксирующие заклепки механизма дистанционного управления замком, и снимите механизм.
Установка
13. Установка производится в порядке, обратном снятию. Устанавливая узел на место, проверьте, что тяга защелки совпала с нижним фиксирующим выступом и вошла в зацепление с тягой наружной ручки. Выровняйте узел по заклепочным отверстиям и закрепите новыми заклепками.
14. Отрегулируйте тяги защелки и дистанционного управления замка, затем установите трос внутренней ручки, тягу замка и отделку.
Направляющие
Верхняя направляющая
15. Откройте дверь, затем отвинтите фиксирующие винты и отделите верхнюю опору двери. Высверлите заклепки и снимите верхнюю направляющую. Установка направляющей производится в порядке, обратном снятию. Отрегулируйте положение верхней направляющей и затяните винты.
Центральная
16. Снимите боковую дверь, как описано в Разделе 13.
17. Отвинтив фиксирующий винт на заднем торце дверного проема и фиксирующие гайки внутри салона, снимите направляющую (см. рис. 12.17,а,б). Обратите внимание, что задняя гайка крепит также конечный упор направляющей.

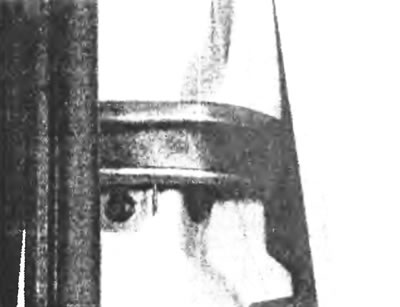

Рис. 12.17,а. Отвинтите фиксирующий винт на направляющей...

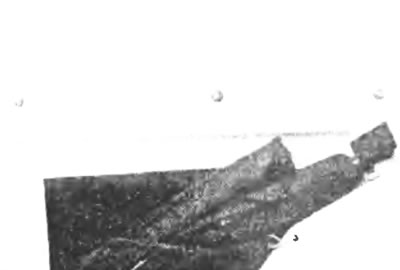

Рис. 12.17,б. ...и гайки фиксирующих шпилек с внутренней стороны.
18. Установка производится в порядке, обратном снятию.
Нижняя направляющая
19. Откройте боковую дверь, снимите круглую накладку с подножки и отвинтите два фиксирующих винта (см. рис. 12.19,а,б).

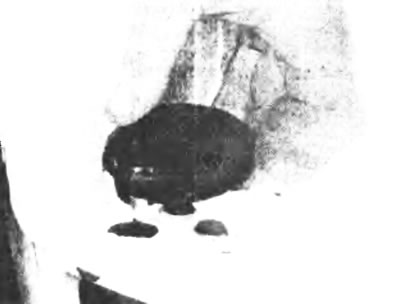

Рис. 12.19,а. Снимите круглую крышку с подножки...

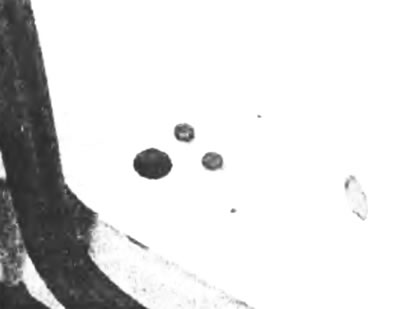

Рис. 12.19,б. ...и отвинтите два фиксирующих винта нижней направляющей.
20. Отвинтите два винта и отделите кронштейн нижней направляющей (см. рис. 12.20).

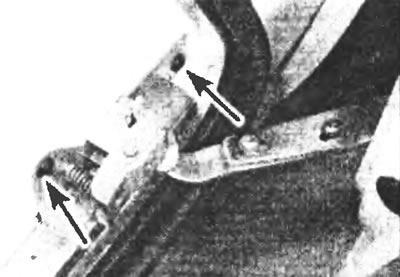

Рис. 12.20. Отвинтите два винта (указаны стрелками) и отсоедините кронштейн нижней направляющей от кузова.
21. Отвинтите фиксирующие винты и снимите нижнюю направляющую вместе с нижней защелкой
22. Установку произведите в порядке, обратном снятию. Проверьте, что дверь ходит гладко и надежно закрывается.
