Снятие
1. Отсоедините отрицательный провод аккумулятора.

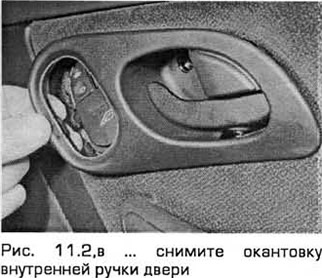

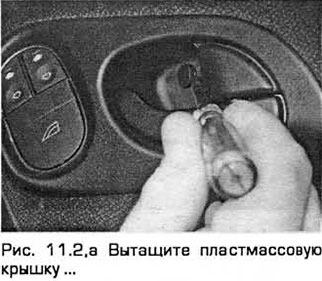

2. Аккуратно вытащите пластмассовую крышку с помощью мелкой отвертки. Выверните винт и снимите окантовку внутренней ручки двери (см. рис. 11.2,а-в).
![](https://www.fordbook.ru/img/mondeo/1149.jpg)
![](https://www.fordbook.ru/img/mondeo/1150.jpg)
![](https://www.fordbook.ru/img/mondeo/1151.jpg)

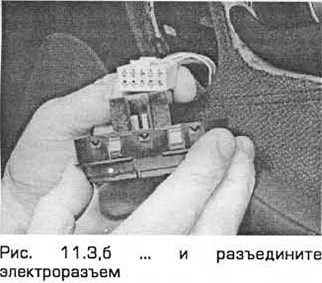

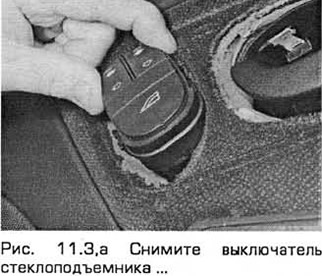

3. Снимите выключатель стеклоподъемника (при наличии) и разъедините электроразъем (см. рис. 11,3,а,б).
![](https://www.fordbook.ru/img/mondeo/1152.jpg)
![](https://www.fordbook.ru/img/mondeo/1153.jpg)
Передняя дверь

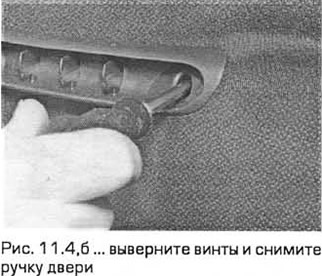

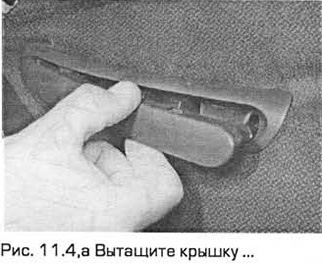

4. Аккуратно вытащите крышку, выверните винты и снимите ручку двери (см. рис. 11.4,а,б).
![](https://www.fordbook.ru/img/mondeo/1154.jpg)
![](https://www.fordbook.ru/img/mondeo/1155.jpg)

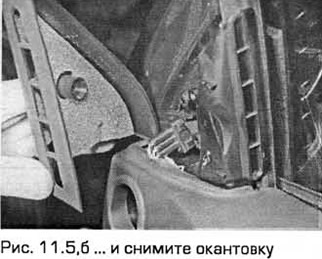

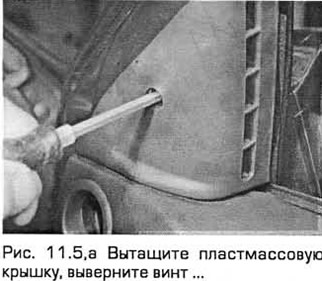

5. Вытащите пластмассовую крышку, выверните винт и снимите окантовку форточки из передней части оконного проема (см. рис. 11.5,а,б).
![](https://www.fordbook.ru/img/mondeo/1156.jpg)
![](https://www.fordbook.ru/img/mondeo/1157.jpg)
Задняя дверь

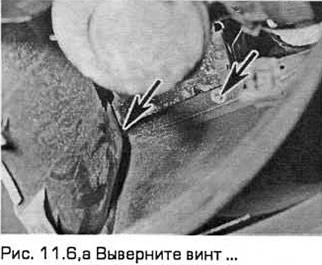

6. Аккуратно вытащите крышку, выверните винт и снимите ручку двери (см. рис. 11.6,а,б).
![](https://www.fordbook.ru/img/mondeo/1158.jpg)
![](https://www.fordbook.ru/img/mondeo/1159.jpg)
Передняя и задняя двери

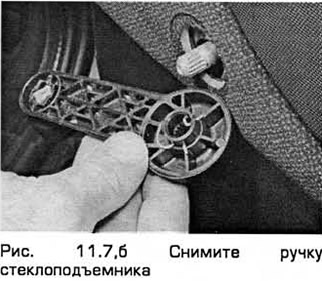

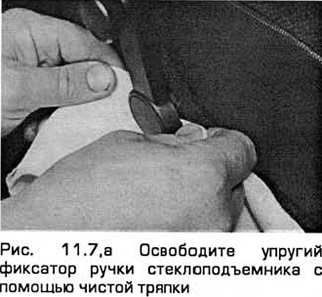

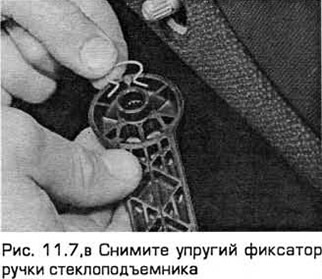

7. Но моделях с ручными стеклоподъемниками полностью поднимите стекло и пометьте положение ручки стеклоподъемника. Освободите упругий фиксатор с помощью чистой тряпки, которую нужно просунуть между ручкой и облицовкой двери. Потяните за тряпку, прижимая ее к ножкам фиксатора, чтобы освободить его, и одновременно стяните ручку со шлицов вала стеклоподъемника. Снимите ручку (и дистанционную шайбу при ее наличии). Снимите фиксатор (см. рис. 11,7,а-в).
![](https://www.fordbook.ru/img/mondeo/1160.jpg)
![](https://www.fordbook.ru/img/mondeo/1161.jpg)
![](https://www.fordbook.ru/img/mondeo/1162.jpg)

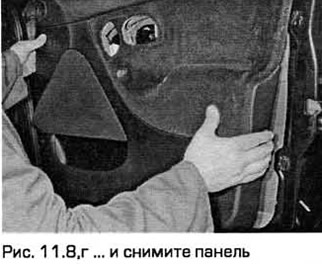

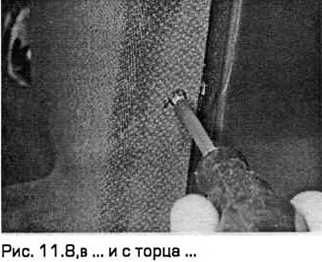

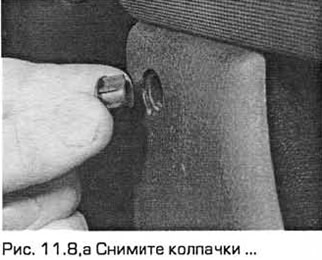

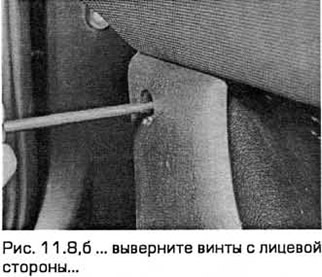

8. Снимите колпачки с крепежных винтов панели облицовки. Выверните винты и снимите панель. Если на панели закреплен динамик, разъедините его электроразъем (см. рис. 11.8,а-г).
![](https://www.fordbook.ru/img/mondeo/1163.jpg)
![](https://www.fordbook.ru/img/mondeo/1164.jpg)
![](https://www.fordbook.ru/img/mondeo/1165.jpg)
![](https://www.fordbook.ru/img/mondeo/1166.jpg)
![](https://www.fordbook.ru/img/mondeo/1167.jpg)
1. Дверь
2. Губчатое уплотнение
3. Панель облицовки
4. Верхнее крепление
5. Центральное крепление
9. При необходимости можно удалить из двери губчатую изоляцию, предварительно сняв динамик (глава 12).

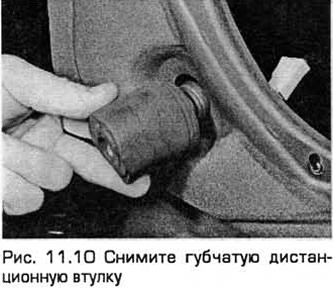

10. На моделях с ручными стеклоподъемниками снимите губчатую дистанционную втулку с вала стеклоподъемника (см. рис. 11.10).
![](https://www.fordbook.ru/img/mondeo/1168.jpg)

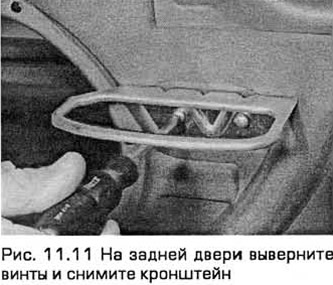

11. На задней двери выверните винты и снимите кронштейн (см. рис. 11.11).
![](https://www.fordbook.ru/img/mondeo/1169.jpg)

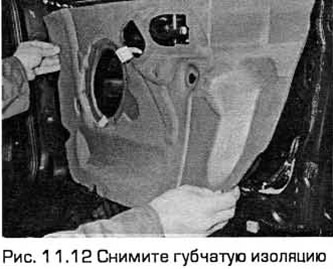

12. Аккуратно отделите губчатую изоляцию от двери с помощью ножа в тех местах, где она приклеена (см. рис. 11.12). Снимите губчатую изоляцию.
![](https://www.fordbook.ru/img/mondeo/1170.jpg)
Установка
13. Установка - в порядке, обратном снятию.
