Модели до 1995 года
Снятие
1. Откройте дверь и установите под нее домкрат или деревянный брусок, не поднимая, а только нейтрализуя вес.
2. Снимите пластиковые фиксаторы с накладки верхней дверной петли, затем отвинтите винты и снимите накладку (см. рис. 11.2,а,б).
Рис. 11.2,а. Снимите фиксаторы с крышки верхней петли.

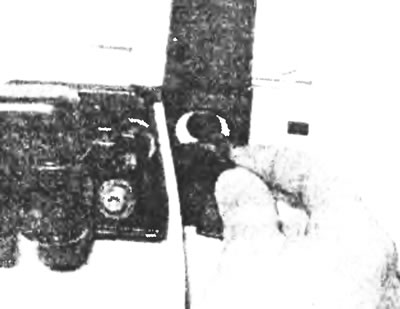

Рис. 11.2,б. Снятие внутреннего фиксатора крышки петли.
3. Отвинтите два винта Torx, крепящие ограничитель открывания двери (см. рис.11.3).

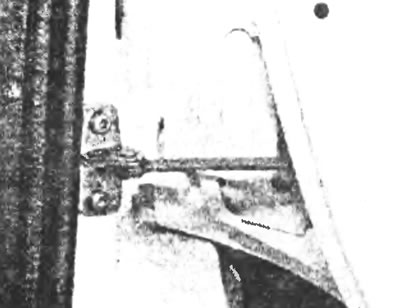

Рис.11.3. Отвинтите два винта Torx, крепящие ограничитель открывания двери.
4. Отвинтите четыре фиксирующих винта и снимите отделочную панель передней ниши для ног для того, чтобы подобраться к болтам нижней петли двери (см. рис. 11.4,а). Попросите помощника придержать дверь, затем отвинтите два фиксирующих болта и одну гайку от нижней петли и три фиксирующих болта от верхней петли (см. рис. 11.4,б). Осторожно снимите дверь.

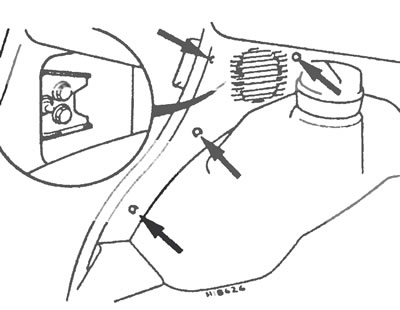

Рис. 11.4,а. Снимите отделочную панель передней ниши для ног (болты показаны стрелками) для того, чтобы подобраться к болтам нижней дверной петли.

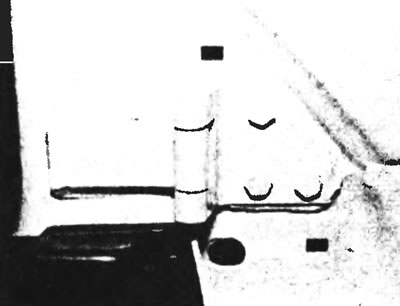

Рис. 11.4,б. Фиксирующие болты верхней петли.
Установка и регулирование
5. Для установки двери вставьте шпильку нижней петли в отверстие и одновременно вставьте и затяните вручную один из болтов верхней петли, чтобы зафиксировать дверь.
6. Установите и затяните "от руки" остальные болты нижней и верхней петель.
7. Установив на место ограничитель открывания двери, закройте дверь и выровняйте ее в дверном проеме так, чтобы зазор по ее периметру везде был одинаков. Затяните болты верхней петли из салона, не открывая дверь.
8. Затяните болты и гайку нижней петли, затем открывая и закрывая дверь, убедитесь, что нет контакта с кузовом. Отрегулируйте упор двери, если необходимо, затем установите нишу для ног и обшивку дверной петли.
Модели с 1995 года
Снятие
9. Отсоедините отрицательный провод батареи.
10. Отвинтите четыре винта и снимите отделку передней ниши для ног для доступа к нижней дверной петле.
11. Откройте дверь и установите под нее домкрат или деревянный брусок, не поднимая, а только нейтрализуя ее вес.
12. Отвинтите два винта и выпустите опорный кронштейн многовыводного штекера. Отсоедините штекер
13. Сожмите уплотняющее кольцо на передней стойке и извлеките уплотняющее кольцо вместе с жгутом проводов.
14. Отвинтите винты, крепящие ограничитель открывания двери.
15. Снимите пластиковые фиксаторы с накладки верхней дверной петли, затем отвинтите винты и снимите накладку.
16. Попросите помощника поддержать дверь, затем, сняв фиксаторы, вытолкните два шарнирных пальца и снимите дверь (см. рис. 11.16).

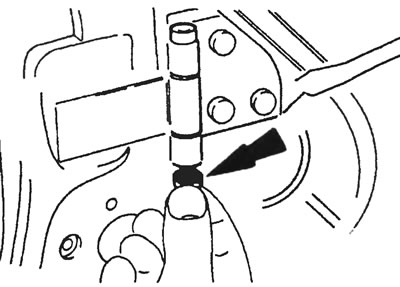

Рис. 11.16. На моделях последних лет снимите фиксаторы (показаны стрелками) и вытолкните шарнирные пальцы.
Установка и регулирование
17. Установка производится в порядке, обратном снятию. Открывая и закрывая дверь, убедитесь, что она нигде не трется о кузов. Регулируйте открывание двери, если необходимо, затем установите нишу для ног и обшивку дверной петли.
