Наружная ручка
Снятие
1. Отсоедините крышку защелки или снимите внутреннюю обшивку заднего борта (см. Раздел 9).
2. Выверните гайки крышки ручки (см. рис. 16.2). Отсоедините проводку фонаря подсветки номерного знака и снимите крышку.

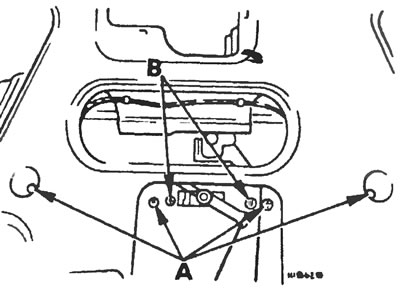

Рис. 16.2. Гайки крышки (А) и винты ручки (В) заднего борта.
3. Отсоедините от ручки тягу, выверните два крепежных винта и снимите ручку.
Установка
4. Установка ручки производится в обратном порядке.
Цилиндр замка
Снятие
5. Снимите внутреннюю обшивку (см. Раздел 9).
6. Снимите фиксатор и отсоедините тягу замка.
7. Снимите пружинный фиксатор и вытащите цилиндр (см. рис. 16.7).

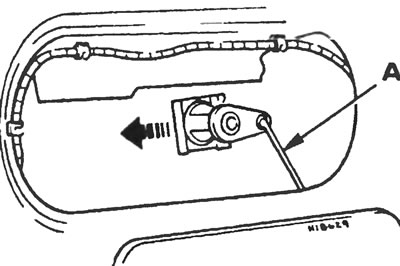

Рис. 16.7. Отсоедините тягу замка заднего борта (А), отпустите фиксатор и снимите цилиндр замка.
Установка
8. Установка производится в обратном порядке Помните, что дренажное отверстие цилиндра должно смотреть вниз.
Защелка
Снятие
9. Снимите крышку защелки (три винта) или внутреннюю обшивку заднего борта (см. Раздел 9).
10. Отсоедините тяги защелки.
11. Выверните три крепежных винта, заблокируйте ротор защелки и снимите защелку с тягами. При установке новой защелки используйте тяги от старой. Помните, что даже если язычки фиксаторов сломались при снятии, сами фиксаторы все еще можно использовать (см. рис. 16.11).

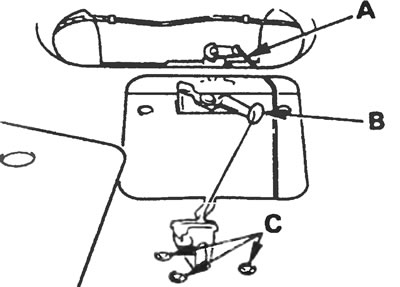

Рис. 16.11. Соединительная тяга замка (А), тяга ручки (В) и крепежные винты защелки (С) заднего борта.
12. На моделях с центральной блокировкой замка мотор блокировки может быть снят, для чего отвинтите два винта, проверните ось мотора и отсоедините тягу.
Установка
13. Установка защелки производится в обратном порядке. Не закрывайте защелку крышкой (или внутренней обшивкой заднего борта), пока не проверите, что она работает.
