Снятие
1. Для снятия заднего борта потребуются два помощника. Откройте борт и попросите помощников держать его, затем отсоедините проводку ламп подсветки номерного знака и многовыводного штекера на кузове. Протащив жгут проводов через кузов, прикрепите его к заднему борту.
2. Если имеются, отсоедините шланги омывателя заднего стекла.
3. Ослабьте болты петель заднего борта, попросив двух помощников поддержать его (см. рис. 17.3).
Рис. 17.3. Придерживайте задний борт при снятии и установке.
4. Подцепите фиксаторы, крепящие шаровые шарниры стоек заднего борта и снимите шарниры с пальцев. Проследите за тем, чтобы приподнять зажимы не более, чем на 4 мм.
5. Выверните болты петель и снимите задний борт (см. рис. 17.5).
6. Если требуется, можно также снять с заднего борта уплотнитель.

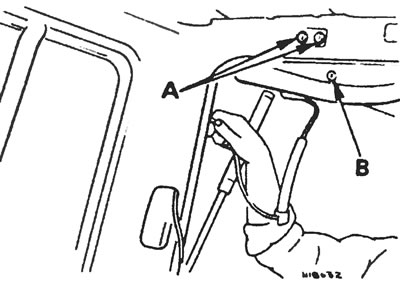

Рис. 17.5. Болты крепления петель заднего борта к кузову (А) и к борту (В). Протаскивать отсоединенные провода через кузов следует так, как показано.
Установка
7. Перед установкой уплотнителя на место проверьте, чтобы контактные поверхности уплотнителя и борта были чистыми Установите уплотнитель на место: сначала по углам, а затем в средних точках между углами, после чего продавите уплотнитель на место от середины к углам.
8. После установки на место уплотнителя расправьте его уплотнительную закраину так, чтобы она встала на фланец борта. После установки борта на машину может возникнуть необходимость отрегулировать положение фиксирующей пластины так, чтобы борт хорошо закрывался.
9. Установка заднего борта производится в обратном порядке. Запрессуйте шаровые шарниры стоек на их пальцы вручную, не пользуясь никакими инструментами. Имейте в виду, что стойки заполнены газом и поэтому не подлежат ремонту. При замене стоек проследите, чтобы новые были идентичны старым.
Регулировка
10. После установки заднего борта проверьте, как он закрывается, и при необходимости отрегулируйте его положение следующим образом.
Регулирование высоты установки борта
11. Ослабьте болты петель борта и разместите его на нужной высоте с учетом положения защелки и фиксатора. По завершению затяните болты петель.
Регулирование зазоров по бокам борта
12. Ослабьте направляющие боковых буферов борта, болты фиксирующей пластины и петель. Выровняйте борт в проеме и затяните болты петель. Если необходимо, отрегулируйте положение фиксирующей пластины так. чтобы борт надежно закрывался. Отрегулируйте положение направляющих боковых буферов так, чтобы при закрытии борта на предохранительную защелку, они только-только касались резиновых прокладок боковых стоек, а при борте, закрытом на замок, плотно в них упирались (см. рис. 17.12).

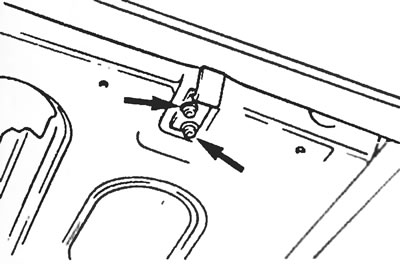

Рис. 17.12. Фиксирующие болты направляющих боковых буферов откидного заднего борта.
