Задний нижний рычаг (15 693 0) - снятие и установка

            0

Снятие


1. Снимите колесо в сборе с шиной. За дополнительной информацией обратитесь к Разделу 204-04.

2. Установите подвеску на расчетную высоту. За дополнительной информацией обратитесь к Разделу 204-00.

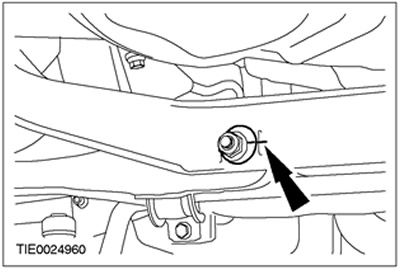

3. Отметьте положение регулировочного кулачка заднего нижнего рычага относительно поперечины.

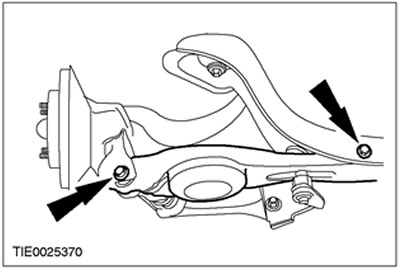

4. Снимите задний нижний рычаг.



Установка


Все автомобили

ПРИМЕЧАНИЕ: Окончательное затягивание элементов задней подвески следует выполнять при расчетной высоте подвески.


1.

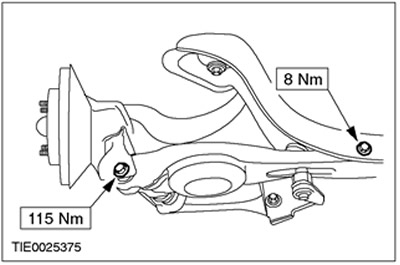

ПРИМЕЧАНИЕ: На этой стадии не затягивайте полностью болт крепления заднего нижнего рычага к кулаку колеса.


ПРИМЕЧАНИЕ: Совместите отметку на регулировочном кулачке заднего нижнего рычага с отметкой на поперечине.



Установите задний нижний рычаг.



2. Опустите подвеску, выведя ее из положения расчетной высоты.

3-, 4-, 5-дверный вариант

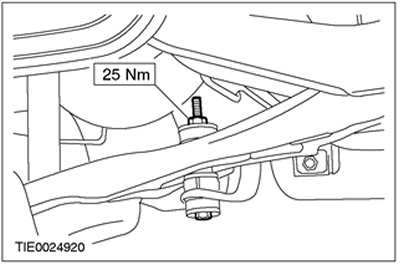

3. Подсоедините стабилизатор поперечной устойчивости к заднему нижнему рычагу.



Все автомобили

4. Установите пружину. За дополнительной информацией обратитесь к главе Пружина имеющейся в этом разделе.

5. Установите колесо в сборе с шиной. За дополнительной информацией обратитесь к Разделу 204-04.

6. Проверьте схождение и при необходимости отрегулируйте его. За дополнительной информацией обратитесь к Разделу 204-00.

7.

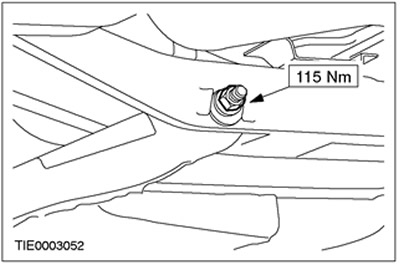

ПРИМЕЧАНИЕ: Окончательное затягивание гайки крепления регулировочного кулачка заднего нижнего рычага следует выполнять, когда автомобиль опирается на собственные колеса.


Затяните гайку крепления регулировочного кулачка заднего нижнего рычага.
