Снятие
3-, 4- и 5-дверный вариант
1. Отсоедините панель отделки грузового отсека и расположите ее в стороне.
2.

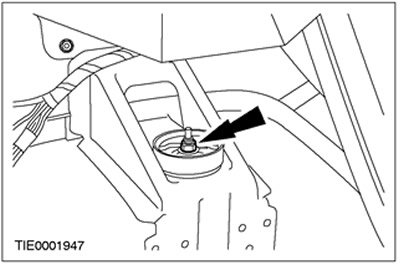

ПРЕДОСТЕРЕЖЕНИЕ: Для предотвращения проворачивания штока поршня используйте ключ Allen.
Снимите верхнюю гайку крепления опоры амортизатора.
![](https://www.fordbook.ru/img/focus/0094.jpg)
Все автомобили
3. Поднимите и подоприте автомобиль. За дополнительной информацией обратитесь к Разделу 100-02.
3-, 4- и 5-дверный вариант

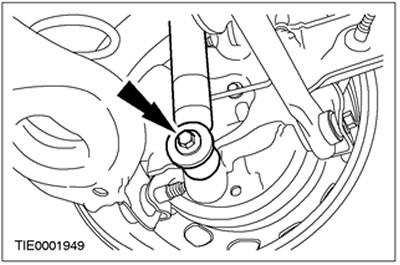

4. Снимите амортизатор.
![](https://www.fordbook.ru/img/focus/0095.jpg)
"Универсал"
5.
ПРИМЕЧАНИЕ: При снятии левого амортизатора необходимо отсоединить систему выпуска от задней подвесной опоры.

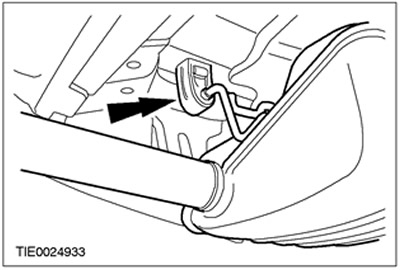

Отсоедините систему выпуска от задней подвесной опоры.
![](https://www.fordbook.ru/img/focus/0096.jpg)
6.
ПРИМЕЧАНИЕ: При снятии левого амортизатора необходимо снять теплозащитный экран системы выпуска.
Снимите теплозащитный экран системы выпуска.
![](https://www.fordbook.ru/img/focus/0097.jpg)

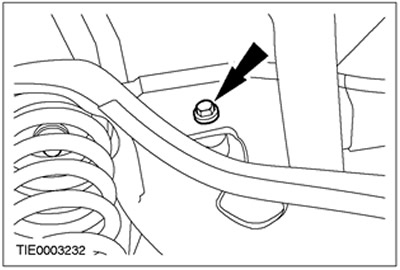

7. Снимите верхний болт крепления амортизатора.
![](https://www.fordbook.ru/img/focus/0098.jpg)

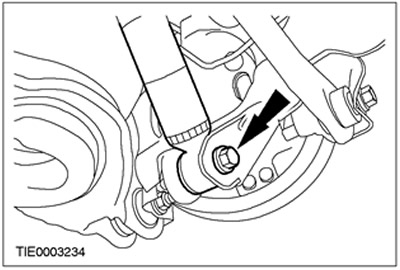

8. Снимите амортизатор.
![](https://www.fordbook.ru/img/focus/0099.jpg)
Установка
"Универсал"
1.
ПРИМЕЧАНИЕ: Окончательное затягивание элементов подвески следует выполнять, когда автомобиль опирается на собственные колеса.
Установите нижний болт крепления амортизатора.
![](https://www.fordbook.ru/img/focus/0100.jpg)
Автомобили с амортизаторами, регулируемыми в зависимости от нагрузки

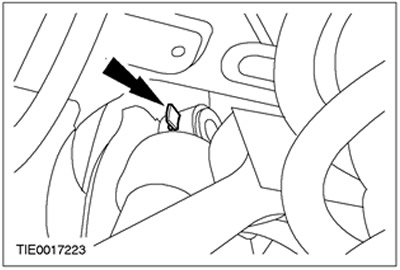

2.
ПРИМЕЧАНИЕ: Удостоверьтесь в том, что выступ на верхней опоре амортизатора обращен наружу.
Установите амортизатор.
![](https://www.fordbook.ru/img/focus/0101.jpg)
Вариант с кузовом "универсал"

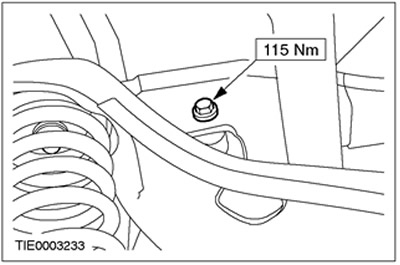

3. Установите верхний болт крепления амортизатора.
![](https://www.fordbook.ru/img/focus/0102.jpg)

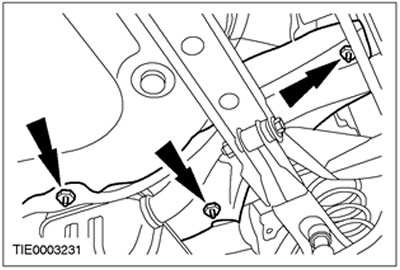

4.
ПРИМЕЧАНИЕ: После установки левого амортизатора необходимо установить теплозащитный экран системы выпуска.
Установите теплозащитный экран системы выпуска.
![](https://www.fordbook.ru/img/focus/0103.jpg)
5.
ПРИМЕЧАНИЕ: После установки левого амортизатора необходимо подсоединить систему выпуска к задней подвесной опоре.
Подсоедините систему выпуска к задней подвесной опоре.
![](https://www.fordbook.ru/img/focus/0104.jpg)

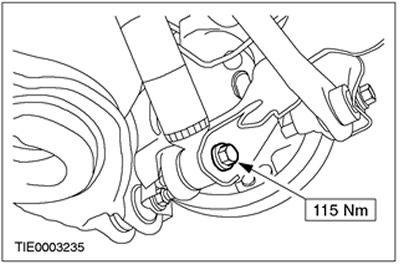

6. Опустите автомобиль.
7.
ПРИМЕЧАНИЕ: Окончательное затягивание элементов подвески следует выполнять, когда автомобиль опирается на собственные колеса.
Затяните нижний болт крепления амортизатора.
![](https://www.fordbook.ru/img/focus/0105.jpg)
3-, 4-, 5-дверный вариант
8.
ПРИМЕЧАНИЕ: Окончательное затягивание элементов подвески следует выполнять, когда автомобиль опирается на собственные колеса.
Установите нижний болт крепления амортизатора.
![](https://www.fordbook.ru/img/focus/0106.jpg)

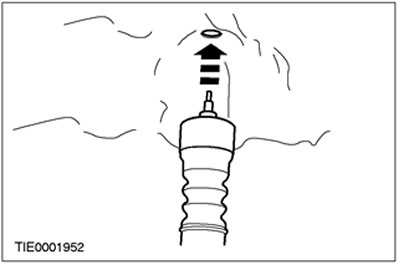

9.
ПРИМЕЧАНИЕ: Направьте стойку амортизатора в установочное отверстие.
Опустите автомобиль.
![](https://www.fordbook.ru/img/focus/0107.jpg)
10.
ПРЕДОСТЕРЕЖЕНИЕ: Для предотвращения проворачивания штока поршня используйте ключ Allen.
ПРИМЕЧАНИЕ: Окончательное затягивание элементов подвески следует выполнять, когда автомобиль опирается на собственные колеса.

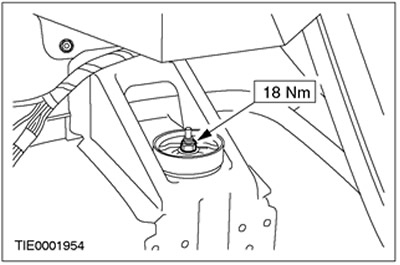

Установите гайку крепления верхней опоры амортизатора.
![](https://www.fordbook.ru/img/focus/0108.jpg)
11. Подсоедините панель отделки грузового отсека.

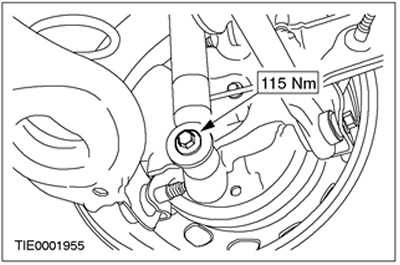

12.
ПРИМЕЧАНИЕ: Окончательное затягивание элементов подвески следует выполнять, когда автомобиль опирается на собственные колеса.
Затяните нижний болт крепления амортизатора.
![](https://www.fordbook.ru/img/focus/0109.jpg)
