Описание и принцип действия задней подвески (Фокус 1)

            0

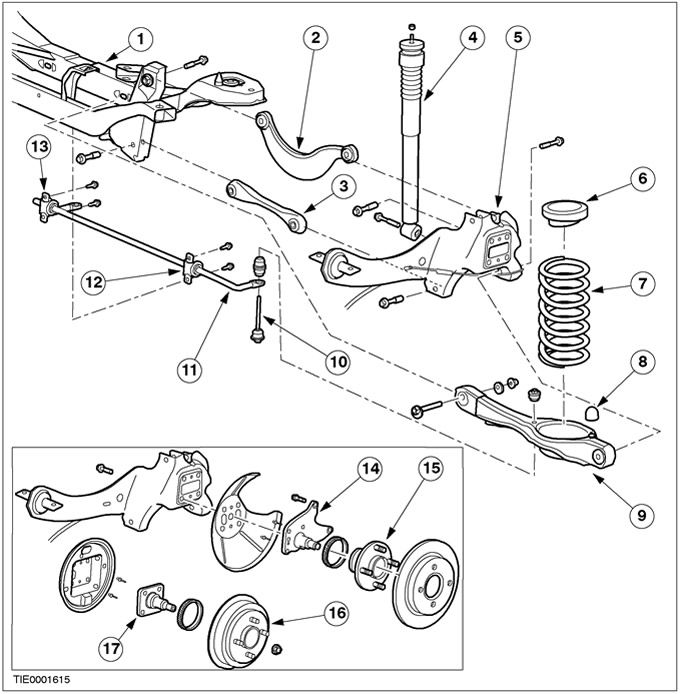

Все кроме вариантов с кузовом "универсал"


Все кроме вариантов с кузовом «универсал»


Поз.№ Запасной ЧастиНаименование
1-Поперечина
2-Верхний рычаг
3-Передний нижний рычаг
4-Амортизатор в сборе
5-Продольный рычаг и кулак
6-Опора пружины
7-Пружина
8-Ограничитель хода пружины
9-Задний нижний рычаг
10-Рычаг стабилизатора попе-речной устойчивости
11-Стабилизатор поперечной устойчивости
12-Втулка стабилизатора попе-речной устойчивости
13-Зажим втулки стабилизатора поперечной устойчивости
14-Цапфа колеса (дисковые тормоза)
15-Ступица колеса (дисковые тормоза)
16-Барабан и ступица в сборе (барабанные тормоза)
17-Цапфа колеса (барабанные тормоза)

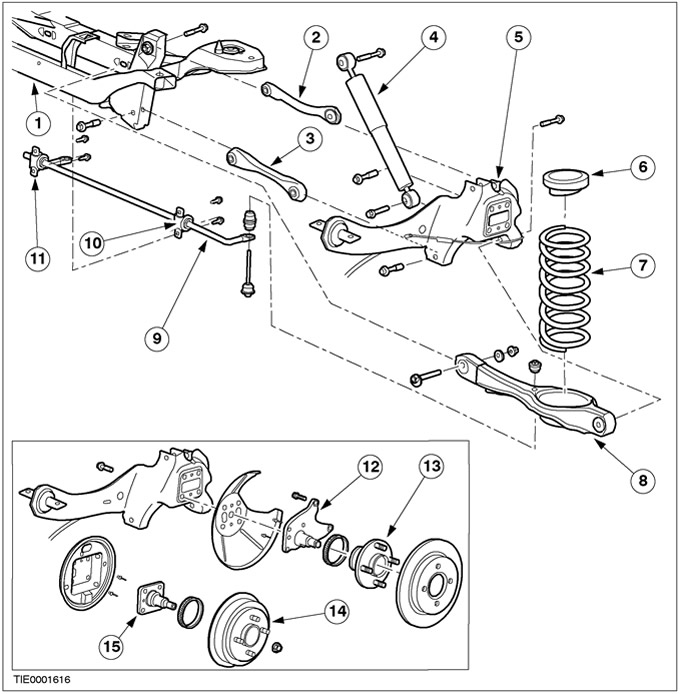

Вариант с кузовом "универсал"


Вариант с кузовом «универсал»


Поз.№ Запасной ЧастиНаименование
1-Поперечина
2-Верхний рычаг
3-Передний нижний рычаг
4-Амортизатор
5-Продольный рычаг и кулак
6-Опора пружины
7-Пружина
8-Задний нижний рычаг
9-Стабилизатор поперечной устойчивости
10-Втулка стабилизатора попе-речной устойчивости
11-Зажим втулки стабилизатора поперечной устойчивости
12-Цапфа колеса (дисковые тормоза)
13-Ступица колеса (дисковые тормоза)
14-Барабан и ступица в сборе (барабанные тормоза)
15-Цапфа колеса (барабанные тормоза)
